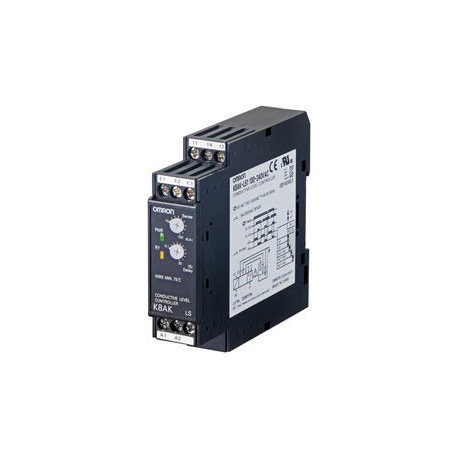

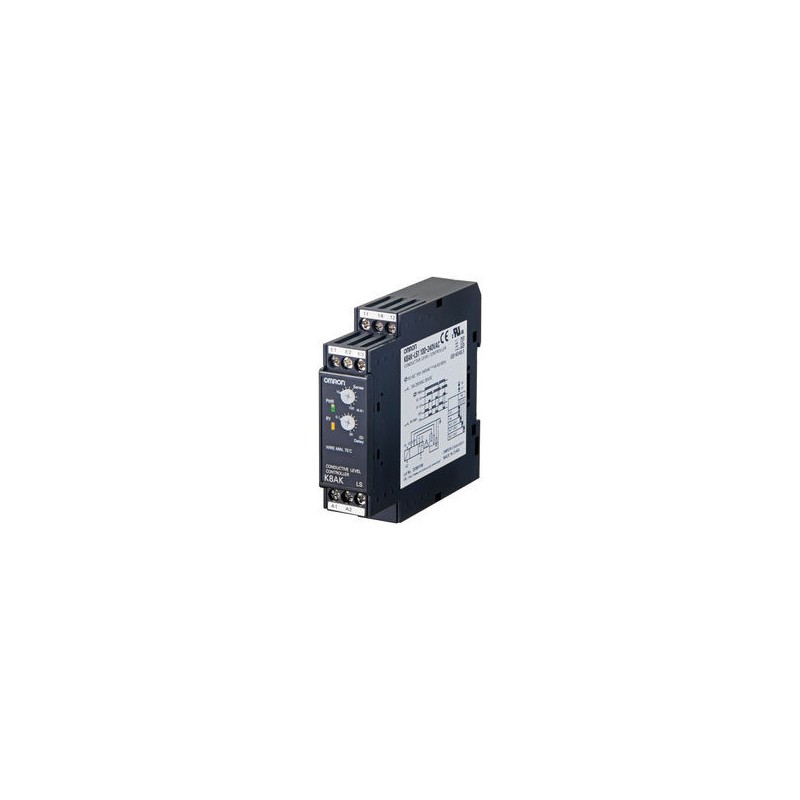

K8AK-LS1 24VAC/DC 378186 K8AK0029A OMRON Überwachungsrelais, Relaisebene A 100K 10K 24 V AC / DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

K8AK-LS1 24VAC/DC 378186 K8AK0029A OMRON Überwachungsrelais, Relaisebene A 100K 10K 24 V AC / DC

K8AK-LS1 24VAC/DC

378186

K8AK0029A

OMRON

Verfügbar

Schiff am heute

Überwachungsrelais, Relaisebene A 100K 10K 24 V AC / DC

Mehr Infos


K8AK

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



K8AK-LS Füllstandsregelung
Niveauregler auf Leitfähigkeitsbasis im 22,5 mm breiten Gehäuse
Der Niveauregler auf Leitfähigkeitsbasis K8AK-LS1 ist in einem 22,5 mm breiten
Industriegehäuse untergebracht. Die Einstellung seiner Funktion (Überlauf- oder Trockenlaufschutz) erfolgt mithilfe von DIP-Schaltern. Dieses Produkt eignet sich für die Einzel- oder Zweipunkt-Niveauregelung.
• Flüssigkeitsberuhigungszeit bis 10 s
• Versorgungsspannungen: 24 V AC/DC und 100 bis 240 V AC
• Regelausgang: Relais, 5 A bei 250 V AC (ohmsche Last)
• Elektrodenkabellänge: max. 100 m
• Betriebsanzeige (LED): Grün = Spannungsversorgung eingeschaltet, gelb = Ausgangsrelais geschaltet
Bestellinformationen
Versorgungsspannung Bestellbezeichnung
24 V AC/DC K8AK-LS1 24 VAC/DC
100 bis 240 V AC K8AK-LS1 100-240 VAC
Zubehör
Elektrodenhalter
Anwendungen Befestigungsart Isolatormaterial Maximaltemperatur Anzahl
Elektroden
Bestellbezeichnung
Für Leitungswasser- und andere Universalanwendungen. Mühelos austauschbar, verschiedene Ausführungen.
Flansch Phenolharz 70 °C 3 PS-3S
Bei begrenztem Platzangebot.
Spezieller 3-poliger Halter mit geringen Abmessungen und geringem Gewicht.
Schraube Phenolharz 3, 300 mm
3, 1000 mm
PS-31-300MM PS-31-1000MM
Verwendung für Abwasser, Meerwasser etc. mit einem geringen spezifischen Widerstand.
Für hohe Druckfestigkeit.
Einsatz in Tanks mit hoher Temperatur oder hohem Druck.
Flansch PPS 150 °C (ohne Wassertropfen oder Wasserdampf auf der Oberfläche des Elektrodenhalters)
Schraube Fluorpolymer 250 °C (ohne Wassertropfen oder Wasserdampf auf der Oberfläche des Elektrodenhalters)
1 BF-1
1 BS-1
Elektroden-Abstandhalter Anzahl
Elektroden
Bestellbezeichnung
Elektroden, Befestigungs- und Sicherungsmuttern
1 F03-14 1P
3 F03-14 3P
Einsetzbar für Flüssigkeiten Material Komponente Höhenmarkierung Beschriftung Bestellbezeichnung
Gereinigtes Leitungswasser, Brauchwasser, Abwasser Entspricht SUS304304 (AISI-304)
Elektrode (Länge 1 m) 1 Linie – F03-01 SUS201
Verbindungsmutter – – F03-02 SUS201
Kontermutter – – F03-03 SUS201
Leitungswasser, Brauchwasser, Abwasser, verdünnte Alkalilösung
SUS316 (AISI-316)
Elektrode (Länge 1 m) 2 Linien – F03-01 SUS316
Verbindungsmutter – 6 F03-02 SUS316
Kontermutter – 316 F03-03 SUS316
657
K8AK-LS Füllstandsregelung
Technische Daten
Eigenschaft K8AK-LS
Umgebungstemperatur (Betrieb) –20 bis 60 °C (ohne Kondensat- oder Eisbildung) Lagertemperatur –25 bis 65 °C (ohne Kondensat- oder Eisbildung) Betriebsspannungsbereich 85 bis 110 % der Nennbetriebsspannung Nennversorgungsspannungsfrequenz 50/60 Hz (AC-Spannungsversorgung) Ausgangsrelais Ohmsche Last 5 A bei 250 V AC oder bei 30 V DC
Maximale Kontaktspannung 250 V AC oder 30 V DC
Maximaler Kontaktstrom 5 A
Maximale Schaltleistung 1.250 VA, 150 W
Mechanische Lebensdauer 10.000.000 Schaltspiele
Elektrische Lebensdauer 50.000 Schaltspiele bei 5 A, 250 V AC oder 30 V DC
Schutzart Klemmenbereich: IP20
Gehäusematerial PC und ABS Gewicht ca. 150 g Ansprechwiderstand 10 k bis 100 k (variabel) Rücksetzwiderstand max. 250 k
Ansprechzeit ca. 0,1 bis 10 s (variabel)
Kabellänge max. 100 m mit dreiadrigem (Leiterquerschnitt 0,75 mm2) vollständig isoliertem (600 V) Vinylschlauchkabel
Anzeigeelemente Grüne LED: Betrieb, gelbe LED: Regelausgang
Normen Erfüllte Normen EN 61010-1
Installationsumgebung (Verschmutzungsgrad 2, Installationskategorie II)
EMV EN 61326-1
Sicherheitsnormen EN 60664-1, UL 508 (Zulassung), Korean Radio Waves Act (Act 10564), CSA und CCC
Abmessungen in mm (H × B × T) 90 × 22,5 × 100
658
