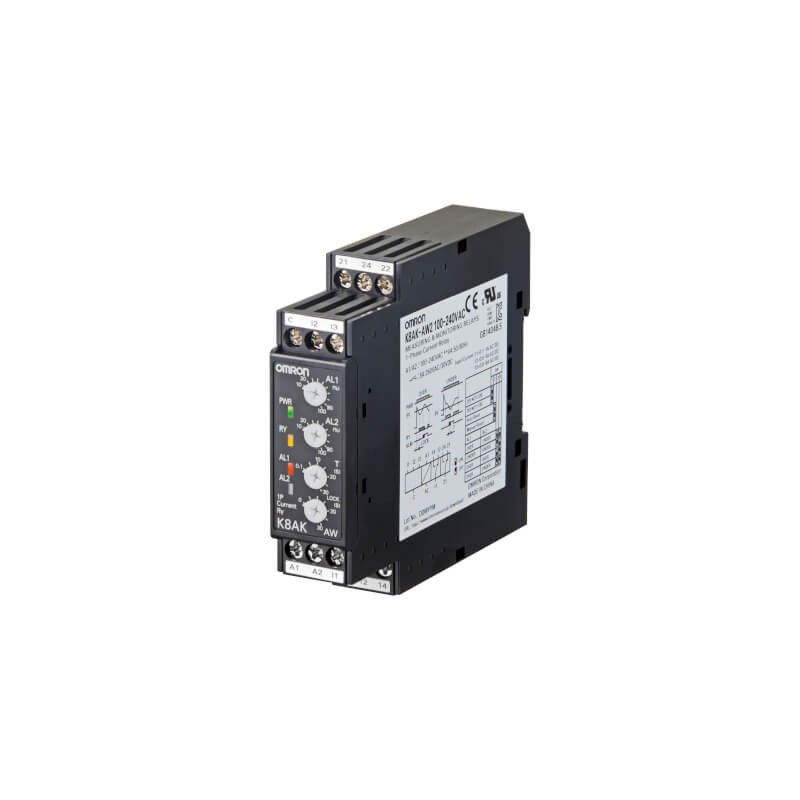

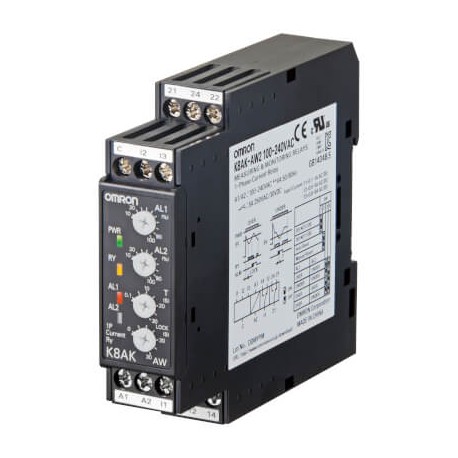

K8AK-AW2 24VAC/DC 378167 OMRON Überwachungsrelais, einphasig Strom Max und Min 0,1-8A 24 V AC / DC 2 Wechsler Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

K8AK-AW2 24VAC/DC 378167 OMRON Überwachungsrelais, einphasig Strom Max und Min 0,1-8A 24 V AC / DC 2 Wechsler

K8AK-AW2 24VAC/DC

378167

K8AK0010M

OMRON

Verfügbar

Schiff am heute

Überwachungsrelais, einphasig Strom Max und Min 0,1-8A 24 V AC / DC 2 Wechsler

Mehr Infos


K8AK

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



K8AK-AW Einphasige Überwachung
Einphasen-Stromüberwachungsrelais (Bereichs-Typ)
Diese Einphasen-Stromüberwachungsrelais eignen sich für die Überwachung von
Über- und Unterströmen. Sie können sowohl manuell als auch automatisch zurückge- setzt werden. Startsperre und Ansprechzeit sind separat einstellbar. Der Warnstatus
des Relais ist dank einer LED-Anzeige leicht erkennbar.
• Einphasen-Strombereichüberwachungsrelais (Bereichs-Typ)
• 22,5 mm breites Industriegehäuse
• Überwachung von Über- und Unterspannungen
• Versorgungsspannungen: 24 V AC/DC, 100 bis 240 V DC
• Einfache Verdrahtung mit Aderendhülsen
Bestellinformationen
Gemessener Strom Versorgungsspannung Bestellbezeichnung
2 bis 20 mA AC/DC,
10 bis 100 mA AC/DC,
50 bis 500 mA AC/DC
0,1 bis 1 A AC/DC,
0,5 bis 5 A AC/DC,
10 bis 100 A AC,
20 bis 200 A AC
24 V AC/DC K8AK-AW1 24 V AC/DC
100 bis 240 V AC K8AK-AW1 100-240 V AC
24 V AC/DC K8AK-AW2 24 V AC/DC
100 bis 240 V AC K8AK-AW2 100-240 V AC
24 V AC/DC K8AK-AW3 24 V AC/DC
100 bis 240 V AC K8AK-AW3 100-240 V AC
Zubehör
Stromwandler Eingangsbereich Geeignetes Überwachungsrelais Bestellbezeichnung
10 bis 100 A AC, 20 bis 200 A AC K8AK-AW3 K8AC-CT200L
Hinweis: Das Modell K8AK-AW3 ist nur in Kombination mit K8AC-CT200L verwendbar (Direkteingang nicht möglich).
Technische Daten
Umgebungstemperatur (Betrieb) –20 bis 60 °C (ohne Kondensat- oder Eisbildung) Lagertemperatur –25 bis 65 °C (ohne Kondensat- oder Eisbildung) Betriebsspannungsbereich 85 % bis 110 % der Nennbetriebsspannung Nennversorgungsspannungsfrequenz 50/60 Hz ±5 Hz (AC-Spannungsversorgung)
Ausgangsrelais (1 × Wechsler, Öffner-Verhalten)
Ohmsche Last 5 A bei 250 V AC oder bei 30 V DC
Maximale Kontaktspannung 250 V AC oder 30 V DC
Maximaler Kontaktstrom 5 A
Maximale Schaltleistung 1250 VA, 150 W
Mechanische Lebensdauer 10000000 Schaltspiele
Elektrische Lebensdauer 50000 Schaltspiele bei 5 A, 250 V AC oder 30 V DC
Schutzart Klemmenbereich: IP20
Gehäusematerial PC und ABS
Gewicht ca. 150 g
Spannungsversor- gung
Ansprechen
(Einstellwert, SW)
Rücksetzung
(Hysterese, HYS.)
Isolierte Spannungsversorgung max. 2,0 VA/1,1 W bei 24 V AC/DC, max. 4,6 VA bei 100 bis 240 V AC
Einstellbereich für Sollwert 10 % bis 100 % des maximalen Strom-Sollwerts
Sollwert 100 % Ansprechen bei Einstellwert
Hysterese 5 % des Sollwerts (fest)
Rücksetzart Manuelle/automatische Rücksetzung (wählbar)
Manuelle Rücksetzung: Versorgungsspannung min. 1 Sekunde lang ausschalten.
Ansprechzeit (T) 0,1 bis 30 s
Startsperre bei Einschalten der Versorgungsspannung
(LOCK)
0 bis 30 s (Die Start-Sperrzeit wird gestartet, wenn der Eingang ca. 30 % des Sollwerts erreicht.) Hinweis: Nur für Überstrombetrieb aktiviert
Wiederholungsfehler Sollwert ±0,5 % des Skalenendwerts (bei 25 °C und 65 % Luftfeuchtigkeit, Nennversorgungsspannung, DC oder 50/60 Hz Sinuswelleneingang)
Anzugszeit ±50 ms (bei 25 °C und 65 % Luftfeuchtigkeit, Nennversorgungsspannung)
Eingangsfrequenzbe- K8AK-AW1/-AW2 DC-Eingang oder AC-Eingang (45 bis 65 Hz)
reich
K8AK-AW3 AC-Eingang (45 bis 65 Hz)
Überlastbarkeit K8AK-AW1/-AW2 Dauereingang bei 120 % des maximalen Eingangs, 1 s bei 150 %
K8AK-AW3 Dauereingang bei 120 %, 30 s bei 200 % und 1 s bei 600 % mit einem Omron Stromwandler (K8AC-CT200L)
Anzeigeelemente Betrieb (PWR): grüne LED, Relaisausgang (RY): gelbe LED, Alarmausgang (ALM): rote LED
Normen Erfüllte Normen EN 60947-5-1
Installationsumgebung (Verschmutzungsgrad 2, Installationskategorie III)
EMV EN 60947-5-1
Sicherheitsnormen UL 508 (Zulassung), Korean Radio Waves Act (Act 10564), CSA und CCC
Abmessungen in mm (H × B × T) 90 × 22,5 × 100
642

Datasheet - PDF
