> >>>G9SX-NSA222-T03-RT DC24 G9SX6018M 353684 OMRON Modul Sec. D40A 2 Salt 2 T3s. 2 Aux UND 35mm 24Vdc Schraube
Nächstes Produkt

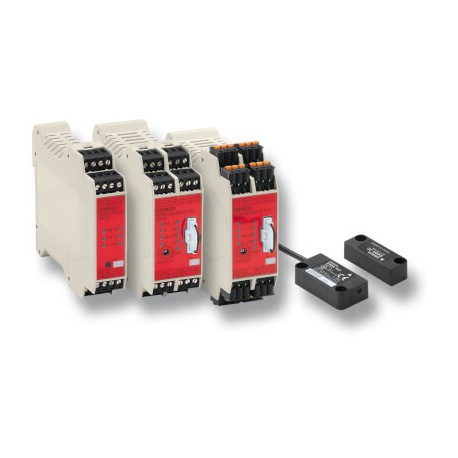

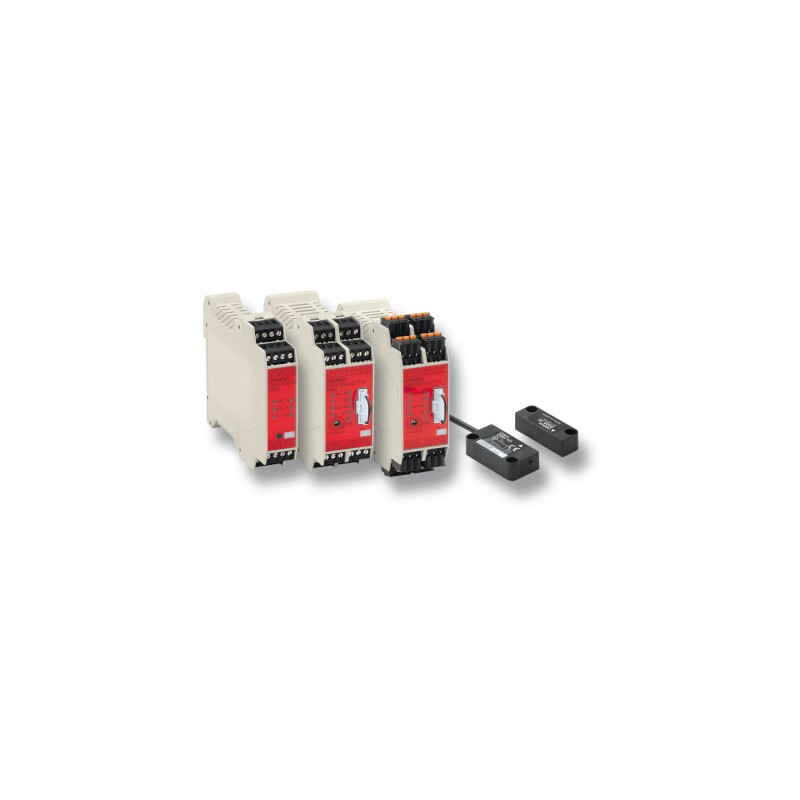

G9SX-NSA222-T03-RT DC24 G9SX6018M 353684 OMRON Modul Sec. D40A 2 Salt 2 T3s. 2 Aux UND 35mm 24Vdc Schraube Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

G9SX-NSA222-T03-RT DC24 G9SX6018M 353684 OMRON Modul Sec. D40A 2 Salt 2 T3s. 2 Aux UND 35mm 24Vdc Schraube

G9SX-NSA222-T03-RT DC24

G9SX6018M

G9SXNSA222T03RTDC24.1

OMRON

Verfügbar Schiff am heute

Modul Sek. D40A 2 Salz 2 T3s. 2 Aux-AND-35mm 24vdc Schraube

Modul Sec. D40A 2 Salt 2 T3s. 2 Aux UND 35mm 24Vdc Schraube

Mehr Infos


Sicherheitstechnik > G9SX

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

Gesamtpreis: $417.27
Stückpreis: $417.27

Menge Preis
1+$417.27
2+$417.27
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Features

Flexibles Sicherheitsmodul G9SX

Die Sicherheitsmodule der G9SX-Familie können logisch UND-verknüpft werden, um eine teilweise oder vollständige Abschaltung einer Maschine durchzuführen. Halbleiterrelaisausgänge, detaillierte Diagnoseinformationen über LEDs sowie intelligente Rückmeldeausgänge erleichtern die Wartung. Diese Familie umfasst zudem Erweiterungsmodule mit sicherer Zeitverzögerung.

  • Eindeutige und transparente Segmentierung der Sicherheitsfunktionen durch Verwendung der einzigartigen UND-Verknüpfung
  • Halbleiterrelaisausgänge für eine hohe Lebensdauer / Erweiterungsmodule mit Relaisausgängen
  • Detaillierte LED-Anzeigen ermöglichen eine leichte Diagnose
  • Intelligente Rückmeldeausgänge
  • Kategorie 4 gemäß EN954-1 und SIL 3 gemäß EN 61508;

Ordering information

Advanced unit

Safety outputs

Auxiliary outputs

No. of input
channels

Max. OFF-delay time1

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

3 P channel MOS-FET transistor output

2 P channel MOS-FET transistor output

2 PNP transistor
outputs

1 or 2 channels

0 to 15 sec in
16 steps

24 VDC

Screw terminals

G9SX-AD322-T15-RT

Cage clamp terminals

G9SX-AD322-T15-RC

2 P channel MOS-FET transistor output

2 P channel MOS-FET transistor output

2 PNP transistor
outputs

1 or 2 channels

0 to 150 sec in
16 steps

24 VDC

Screw terminals

G9SX-AD-322-T150-RT

Cage clamp terminals

G9SX-AD-322-T150-RC

0 to 15 sec in
16 steps

24 VDC

Screw terminals

G9SX-ADA-222-T15-RT

Cage clamp terminals

G9SX-ADA-222-T15-RC

0 to 150 sec in
16 steps

24 VDC

Screw terminals

G9SX-ADA-222-T150-RT

Cage clamp terminals

G9SX-ADA-222-T150-RC

Basic unit

Safety outputs

Auxiliary outputs

No. of input
channels

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

2 P channel MOS FET transistor output

-

2 PNP transistor
output

1 or 2 channels

24 VDC

Screw terminals

G9SX-BC202-RT

Cage clamp terminals

G9SX-BC202-RC

Expansion unit

Safety outputs

Auxiliary outputs

OFF-delay time

Rated voltage

Terminal block type

Order code

Instantaneous

OFF-delayed

4 PST-NO (contact)

-

2 (solid state) PNP
transistor outputs

-

24 VDC

Screw terminals

G9SX-EX401-RT

Cage clamp terminals

G9SX-EX401-RC

-

4 PST-NO (contact)

Synchronized with
G9S-X-AD - unit

Screw terminals

G9SX-EX041-T-RT

Cage clamp terminals

G9SX-EX041-T-RC

Specifications

Power input

Item

G9SX-AD_

G9SX-BC202-_

G9SX-EX-_

Rated supply voltage

20.4 to 26.4 VDC (24 VDC -15% +10%)

Inputs

Item

G9SX-AD_

G9SX-BC202-_

Safety input

Operating voltage: 20.4 VDC to 26.4 VDC,
internal impedance: Approx. 2.8 kΩ

Feedback/reset input

Outputs

Item

G9SX-AD_

G9SX-BC202-_

Instantaneous safety output
OFF-delayed safety output

P channel MOS FET transistor output

Load current:Using 2 outputs or less: 1 A DC max.

Using 3 outputs or more: 0.8 A DC max.

P channel MOS FET transistor output

Load current:Using 1 output: 1 A DC max.

Using 2 outputs: 0.8 A DC max.

Auxiliary output

PNP transistor output
Load current: 100 mA max.

Expansion unit

Item

G9SX-EX-_

Rated load

250 VAC, 3A/30 VDC, 3A (resistive load)

Rated carry current

3 A

Maximum switching voltage

250 VAC, 125 VDC

Characteristics

Item

G9SX-AD_

G9SX-BC202-_

G9SX-EX-_

Operating time (OFF to ON state)

50 ms max. (Safety input: ON)

100 ms max. (Logical AND connection input: ON)

50 ms max. (Safety input: ON)

30 ms max.

Response time (ON to OFF state)

15 ms max.

10 ms max.

Durability

Electrical

-

100,000 cycles min.

Mechanical

-

5,000,000 cycles min.

Ambient temperature

-10°C +55°C (with no icing or condensation)

1.The OFF-delay time can be set in 16 steps as follows: T15: 0/0.2/0.3/0.4/0.5/0.6/0.7/1/1.5/2/3/4/5/7/10/15 s, T150: 0/10/20/30/40/50/60/70/80/90/100/110/120/130/140/150 s.

Datasheet - PDF

▲
Titel: Größe: Typ:
G9SX-NSA222-T03-RT DC24 G9SXNSA222T03RTDC24.1 G9SX6018M g9sx_brochure_de.pdf 1 Mbytes G9SX-NSA222-T03-RT DC24 G9SXNSA222T03RTDC24.1 G9SX6018M g9sx_brochure_de.pdf
