OMRONIndustrierelais G7-LEISTUNGSRELAISG7J-3A1B-P 200/240VAC G7J 1010E G7J3A1BP200240AC OMRON 3NA + 1NC 25A

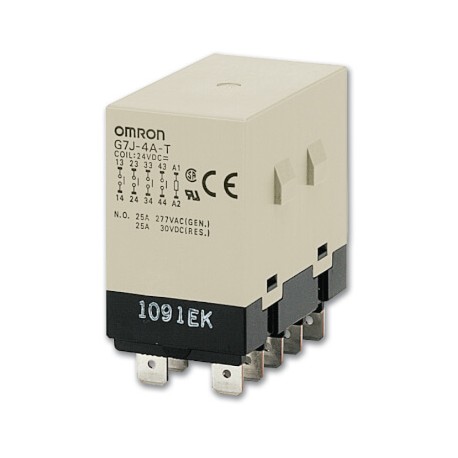

OMRON G7J-3A1B-P 200/240VAC G7J 1010E G7J3A1BP200240AC - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

G7J-3A1B-P 200/240VAC G7J 1010E G7J3A1BP200240AC OMRON 3NA + 1NC 25A

Artikel-Nr.: G7J-3A1B-P 200/240VAC

Code: G7J 1010E

Katalog-Zahl: G7J3A1BP200240AC

Hersteller: OMRON

Beschreibung:

3NA + 1NC 25A

Kategorien:

  • Relais > Schaltrelais
  • OMRON > Industrierelais > G7-Leistungsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 1.285,94 €

Stückpreis: 64,297 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Features

ALeistungsstarkes, mehrpoliges Relais, das wie ein Schütz eingesetzt werden kann

Mit einer Nennbelastbarkeit von 25 A, die der besonderen Bauweise der Kontakte zu danken ist, eignen sich die Relais der GJ7-Serie sowohl für das Schalten von Motorlasten als auch für das Schalten ohmscher und induktiver Lasten. Bei kurzzeitigen Spannungsabfällen von bis zu 50 % der Nennspannung tritt kein Kontaktflattern auf.

  • Kontaktausführungen: 4 Schließer, 3 Schließer + 1 Öffner oder 2 Schließer + 2 Öffner
  • Steckanschlüsse (AMP), Leiterplattenanschlüsse oder Schraubklemmen
  • 25 A Nennbelastbarkeit
  • Kein Kontaktflattern bei kurzzeitigen Spannungsabfällen
  • Verwendbar wie ein Schütz

Ordering information

Contact form

Mounting

Terminal

Order code1
( ___= coil voltage + AC/DC)

Common coil voltages2

PCB

W-bracket mounting

PCB

Quick-connect

Screw

DC

AC

4PST-NO

yes

no

yes

no

no

G7J-4A-P___

12, 24

200/240

no

yes

no

yes

G7J-4A-B___

24

-

yes

no

G7J-4A-T___

12, 24

200/240

3PST-NO/SPST-NC

yes

no

yes

no

G7J-3A1B-P___

24

-

no

yes

no

yes

G7J-3A1B-B___

24

-

DPST-NO/SPST-NC

yes

no

G7J-3A1B-T___

24

200/240

DPST-NO/DPST-NC

yes

no

yes

no

G7J-2A2B-P___

24

-

Accessories

For type

Order code

W-bracket

G7J Screw terminal type

R99-04 for G5F

G7J Quick Connect type

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

24, 50, 100 to 120, 200 to 240

75% max.

15% min.

110%

1.8 to 2.6 VA

DC

6, 12, 24, 48, 100

10% min.

2.0 W

Contact ratings

Item

4-pole

Resistive load
cosϕ = 1

Inductive load
cosϕ = 0.4

Resistive load

Rated load

NO: 25 A at 220 VAC
(24 A at 230 VAC)

NC: 8 A at 220 VAC
(7.5 A at 230 VAC)

NO: 25 A at
30 VDC

NC: 8 A at
30 VDC

Rated carry current

NO: 25 A (1 A), NC: 8 A (1 A)

Max. switching voltage

250 VAC

125 VDC

Max. switching current

NO: 25 A (1 A), NC: 8 A (1 A)

Mechanical life

1,000,000 operations min.

Electrical life

100,000 operations min.

Note:Values between () indicate bifurcated contact specification.

Technical data

Contact material

Ag alloy

Operating time

50 ms max.

Release time

50 ms max.

Dielectric strength

4,000 VAC

Ambient temperature

Operating: -25 to 60°C (no icing)

1.For other options like bifurcated contacts, please see specifications.

2.Other coil voltages available. Please see specifications.
