OMRONSicherheitstechnik BERÜHRUNGSLOSE SCHALTER TGRF3S-TGR-SPSA-M1J8 387929 AA040390R OMRON Schalter Sek. PLe Unabh. Plast. 1 sensor 2NC+1S, LED-M12-8p

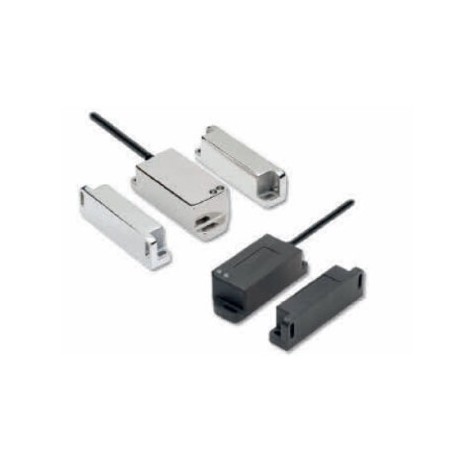

OMRON F3S-TGR-SPSA-M1J8 387929 AA040390R - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

F3S-TGR-SPSA-M1J8 387929 AA040390R OMRON Schalter Sek. PLe Unabh. Plast. 1 sensor 2NC+1S, LED-M12-8p

Artikel-Nr.: F3S-TGR-SPSA-M1J8

Code: 387929

Katalog-Zahl: AA040390R

Hersteller: OMRON

Beschreibung:

Schalter Sek. PLe Unabh. Plast. 1 sensor 2NC+1S, LED-M12-8p
Switch Sec. PLe Independ. Plast. 1 x 2NC+1NA LED M12-8p Sensor

Kategorien:

  • OMRON > Sicherheitstechnik > Berührungslose Schalter TGR

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Features

Eigenständige Berührungslose Türschalter

Eigenständige Berührungslose Türschaltereignen sich für Anwendungen wie die Überwachung von Schutzeinrichtungen oder Positionen bei Maschinen. Sie verwenden die bewährte berührungslose Technologie von Omron, die Toleranzen und Vibrationen abdeckt.

  • Modelle mit Einzel- oder Doppelbetätiger verfügbar
  • Basierend auf Hall-Technologie
  • Reihenschaltung von bis zu 20 Schaltern möglich
  • LED für einfache Diagnose
  • Einsatz hinter Edelstahlverkleidungen möglich
  • Kein Kontakt = kein Abrieb = keine Partikel
  • Kompensation mechanischer Toleranzen
  • Geeignet für Hochdruckreinigung und CIP/SIP-Prozesse dank IP69K (Ausführungen mit Anschlusskabel)
  • Erfüllt die Anforderungen für PLe gemäß EN ISO 13849-1

Ordering information

Switches

Polyester housing

Type

Cable connection

Order code

Single actuator sensing


5 m pre-wired

F3S-TGR-SPSA-05

10 m pre-wired

F3S-TGR-SPSA-10

M12, 8-pin

F3S-TGR-SPSA-M1J8

Dual actuator sensing


5 m pre-wired

F3S-TGR-SPSD-05

10 m pre-wired

F3S-TGR-SPSD-10

M12, 8-pin

F3S-TGR-SPSD-M1J8

Stainless steel housing

Type

Cable connection

Order code

Single actuator sensing


5 m pre-wired

F3S-TGR-SMSA-05

10 m pre-wired

F3S-TGR-SMSA-10

M12, 8-pin

F3S-TGR-SMSA-M1J8

Dual actuator sensing


5 m pre-wired

F3S-TGR-SMSD-05

10 m pre-wired

F3S-TGR-SMSD-10

M12, 8-pin

F3S-TGR-SMSD-M1J8

Accessories

Order code

Cables 8-pin

2 m

Y92E-M12PURSH8S2M-L

5 m

Y92E-M12PURSH8S5M-L

10 m

Y92E-M12PURSH8S10M-L

25 m

Y92E-M12PURSH8S25M-L

Actuators (only for master coded types)

for F3S-TGR-SPSA and -SPSD

F39-TGR-SPS-A

for F3S-TGR-SMSA and -SMSD

F39-TGR-SMS-A

Mounting screws

Set of Torx safety screws (M4, 4 × 30 mm, 4 × 20 mm, 4 × 10 mm; incl. washers and Torx bit)

F39-TGR-N-SCREWS

Specifications

Mechanical data

Item

Model

Polyester Sensor

Stainless steel sensor

Indicator

-

Green LED: Indication of safety circuits closed (Guard closed, actuator present, feedback circuit checked)

Yellow LED: Indication of safety circuits open (Actuator removed)

Operating distance

OFF  ON (Sao)

10 mm Close

ON  OFF (Sar)

15 mm Open

Actuator approach speed

Min.

4 mm/s

Max.

1,000 mm/s

Operating temperature

-25 to 45°C

Enclosure protection

Flying lead

IP69K

M12 connector

IP67

Material cable

Flying lead

PVC, Ø 6 mm o.d.

M12 connector

250 mm, PVC, Ø 6 mm o.d.

Material housing

UL approved Polyester

Stainless steel 316

Electrical data

Item

Model

Polyester sensor

Stainless steel sensor

Sensing technology

-

Hall

Serial connection

-

up to 20 switches

Power supply

24 VDC±10%

Power consumption

Max.

0.1 A

Switching current

Min.

10 mA, 5 VDC

Rated loads

Safety outputs

Max.

3 A, 250 VAC/3A, 24 VDC

Auxiliary output

Max.

0.2 A, 24 VDC

Approved standards

EN standards certified by TÜV Rheinland

EN ISO13849-1

EN 62061

EN ISO 14119

EN 60204-1

EN/IEC 60947-5-3

UL 508, CSA C22.2

BS 5304

EN 1088-1 conformance

Wiring example (serial connection with manual restart)

(up to PLe acc. EN ISO 13849-1)

Safety Circuit 1 (Black/White) utilises internally checked force guided relay contacts and is connected in series with the corresponding Safety Circuit 2 (Yellow/Green) of the next switch. Allows minimal wiring and higher current switching to K1 and K2 contactors.

A manual start and contactor feedback check is achieved by connecting K1(Aux) and K2(Aux) feedback contacts and momentary start button through the orange and brown feedback check.


DATASHEET - PDF

Titel
Größe
Typ
F3S-TGR-SPSA-M1J8 AA040390R 387929 f15e_f3s_tgr_s_a_d_standalone_non_contact_safety_switches_datasheet_de.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
