OMRONSicherheitstechnik BERÜHRUNGSLOSE SCHALTER TGRF39-TGR-N-SCREWS AA040408E F39TGRNSCREWS OMRON Schrauben für manipulationssicheren griff F3S-TGR-N

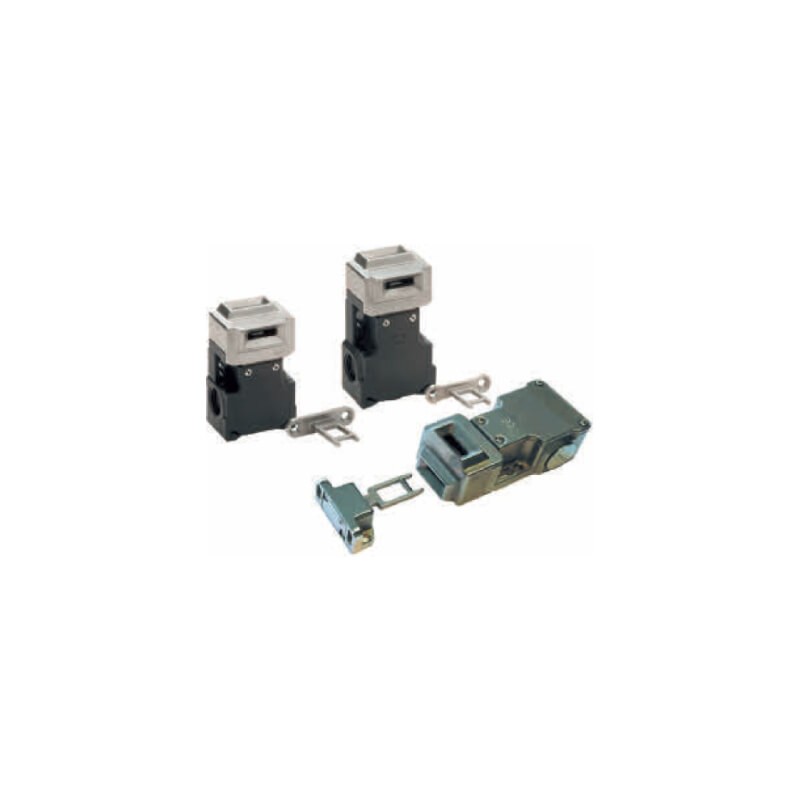

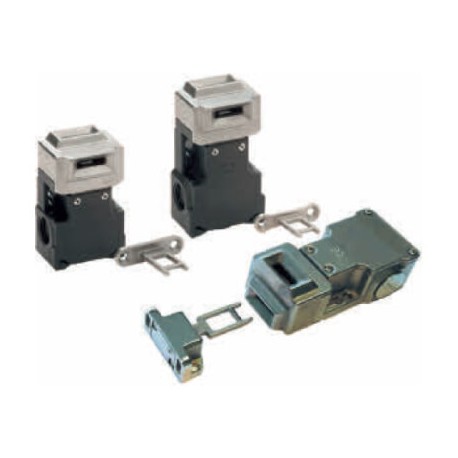

OMRON F39-TGR-N-SCREWS AA040408E F39TGRNSCREWS - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

F39-TGR-N-SCREWS AA040408E F39TGRNSCREWS OMRON Schrauben für manipulationssicheren griff F3S-TGR-N

Artikel-Nr.: F39-TGR-N-SCREWS

Code: AA040408E

Katalog-Zahl: F39TGRNSCREWS

Hersteller: OMRON

Beschreibung:

Schrauben für manipulationssicheren griff F3S-TGR-N
Anti-Tamper-Schrauben F3S-TGR-N

Kategorien:

  • Sensoren > Zubehör/Ersatzteile für Positionsschalter
  • OMRON > Sicherheitstechnik > Berührungslose Schalter TGR

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 281,90 €

Stückpreis: 14,095 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Features

Sicherheitstürschalter mit Edelstahlkopf oder Gehäuse komplett aus Edelstahl

Diese Sicherheitstürschalter besitzen einen Kopf oder ein Gehäuse komplett aus Edelstahl, um sie robuster gegenüber Umgebungseinflüssen zu machen.

  • 2 Öffner-/1 Schließer- oder 3 Öffnerkontakte
  • Betätigeröffnung zur Rückseite drehbar
  • 4 Betätiger-Einsteckpositionen
  • 3 M20-Kabeleinführungen
  • Zwangsöffnende Kontakte (gemäß IEC 60947-5-1)

Ordering information

Switches

Type

Housing

Conduit

Contacts

Order code


Plastic body with metal head

M20

2NC/1NO

Slow action

F3S-TGR-KM15-21

3NC

Slow action

F3S-TGR-KM15-30


Plastic body with metal head

2NC/2NO

Slow action

F3S-TGR-KM16-22

3NC

Slow action

F3S-TGR-KM16-30


Full stainless steel body

2NC/2NO

Slow action

F3S-TGR-KH16-22

3NC

Slow action

F3S-TGR-KH16-30

Keys (order separately)

Type

Order code

for metal headF3S-TGR-KM15_-KM16_-KH16_rev02-5.png

F39-TGR-KAM

Horizontal mountingF3S-TGR-KM15_-KM16_-KH16_rev02-6.png

F39-TGR-KF

plastic flexibleF3S-TGR-KM15_-KM16_-KH16_rev02-7.png

F39-TGR-KPF

heavy flexibleF3S-TGR-KM15_-KM16_-KH16_rev02-8.png

F39-TGR-KHF

hygienic flexibleF3S-TGR-KM15_-KM16_-KH16_rev02-9.png

F39-TGR-KHFH

Accessories

Item

Remarks

Order code

M20 Gland

Stainless steel 316 for F3S-TGR-KH16 types

F39-TGR-M20

Mounting screws

Set of Torx safety screws (M4, 4 × 30 mm, 4 × 20 mm, 4 × 10 mm; incl. washers and Torx bit)

F39-TGR-N-SCREWS

Specifications

Item

F3S-TGR-KM15

F3S-TGR-KM16

F3S-TGR-KH16

Standards

EN1088, IEC 60947-5-1, EN 60204-1, UL508

EN ISO 13849-1: up to PLe1

EN 62061: up to SIL31

Mechanical reliability B10d

2.5 × 106operations at 100mA load

PFHd

3.44 × 10-8

Proof test interval (Life)

35 years

MTTFd

356 years

Utilization category

AC15 A300 3 A

Thermal current (Ith)

5 A

Rated insulation/Withstand voltages

500 VAC/2,500 VAC

Rated travel for positive opening

8 mm

Actuator entry minimum radius

175 mm standard, 100mm flexible

Maximum approach/Withdrawal speed

600 mm/s

Body dimensions (W × H × D)

54 × 88.4 × 34.5 mm

58 × 100.4 × 34.5 mm

58 × 103.5 × 39.5 mm

Fixing

2 × M5, 40 mm distance

4 × M5, 40 mm distance

Conduit entry

M20

Material

Body

Polyester

Stainless steel 316

Head

Stainless steel 316

Enclosure Protection

IP67

Temperature Range

-25 to 80°C

Vibration

IEC 68-2-6, 10-55 Hz +1 Hz, Excursion: 0.35 mm, 1 octave/min

1.Depending upon system architecture
