> OMRON>Temperatur und Prozess >E5C2>E5C2-R20J 100-240VAC 0-400 E5C26023M E5C2R20JAC1002400400 OMRON ON/OFF-schalter Thermoelement J 0-400 ° C 48..
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

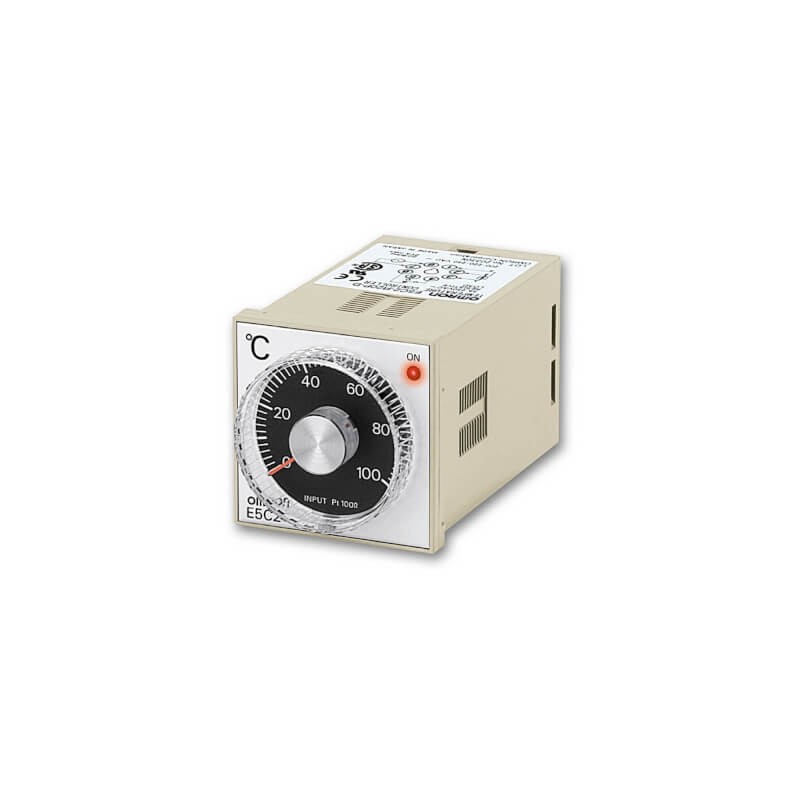

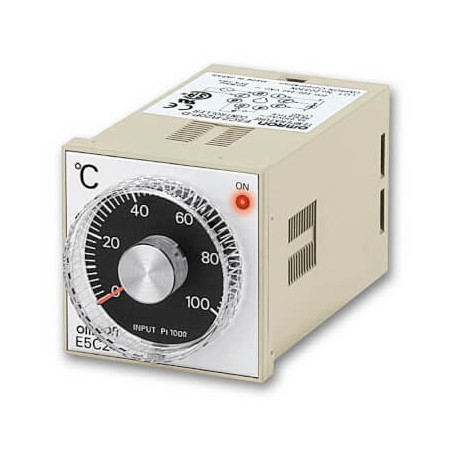

E5C2-R20J 100-240VAC 0-400 E5C26023M E5C2R20JAC1002400400 OMRON ON/OFF-schalter Thermoelement J 0-400 ° C 48.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E5C2-R20J 100-240VAC 0-400 E5C26023M E5C2R20JAC1002400400 OMRON ON/OFF-schalter Thermoelement J 0-400 ° C 48..

E5C2-R20J 100-240VAC 0-400

E5C26023M

E5C2R20JAC1002400400

OMRON

ON/OFF-schalter Thermoelement J 0-400 ° C 48x48

EIN/AUS Thermoelement J 0-400ºC 48x48

Basis Temperaturregler,1/16 DIN, 48x48mm,Wahlknauf,Einpunktregelung,J-Thermoelement,0-400deg.,100-240V AC

Mehr Infos


Relais > Temperaturüberwachungsgerät

Temperatur und Prozess > E5C2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

Gesamtpreis: $191.67
Stückpreis: $191.67
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Features

Anwendungsfreundlicher Basis-Temperaturregler mit analoger Sollwerteinstellung

Dieser Basis-Temperaturregler mit 2-Punkt- oder PD-Regelung verfügt über eine analoge Sollwerteinstellung mittels Drehknopf. Die Einstellgenauigkeit dieses kompakten, kostengünstigen Reglers beträgt 2 % des maximalen Skalenendwerts. Der Stecksockel ermöglicht eine Montage auf DIN-Schiene oder den Fronttafeleinbau.

  • Kompakter, kostengünstiger Temperaturregler
  • 2-Punkt- oder P-Regelung
  • Relaisausgang oder Spannung schaltend (12 V/20 mA)
  • Spannungsversorgung: 100 bis 120 V AC / 200 bis 240 V AC
  • Thermoelemente K: 0 °C bis 1200 °C, L: 0 °C bis 400 °C, Pt100: -50 °C bis 200 °C

Applications

Ein/Aus-Regelung

Die Warmwasserversorgung durch einen Boiler kann mit einem E5C2 auf einfache Weise geregelt werden. Die Wassertemperatur wird mit dem großen und leicht bedienbaren Einstellrad an der Vorderseite des Reglers eingestellt.

Ordering information

Standard models (Power supply: 100 to 240 VAC)

Input

Control method

On/OFF

Proportional (P)

Output/Indication method

Relay/No indication

Input/ standard scale (°C)

Thermocouple

K (CA) Chromel vs. Alumel

0 to 200 °C

E5C2-R20K AC100-240 0-200

E5C2-R40K AC100-240 0-200

0 to 300 °C

-

E5C2-R40K AC100-240 0-300

0 to 400 °C

E5C2-R20K AC100-240 0-400

E5C2-R40K AC100-240 0-400

0 to 600 °C

E5C2-R20K AC100-240 0-600

E5C2-R40K AC100-240 0-600

0 to 800 °C

E5C2-R20K AC100-240 0-800

E5C2-R40K AC100-240 0-800

0 to 1000 °C

E5C2-R20K AC100-240 0-1000

-

0 to 1200 °C

E5C2-R20K AC100-240 0-1200

-

J (IC) Iron versus Constantan

0 to 200 °C

E5C2-R20J AC100-240 0-200

-

0 to 300 °C

E5C2-R20J AC100-240 0-300

-

0 to 400 °C

E5C2-R20J AC100-240 0-400

-

Resistance thermometer

Platinum resistance thermometer

-50 to 50 °C

E5C2-R20P-D AC100-240 -50-50

-

0 to 50 °C

E5C2-R20P-D AC100-240 0-50

-

0 to 100 °C

E5C2-R20P-D AC100-240 0-100

-

0 to 200 °C

E5C2-R20P-D AC100-240 0-200

-

0 to 300 °C

E5C2-R20P-D AC100-240 0-300

-

0 to 400 °C

E5C2-R20P-D AC100-240 0-400

-

Thermistor

THE (replaceable element)

0 to 100 °C

E5C2-R20G AC100-240 0-100

-

100 to 200 °C

E5C2-R20G AC100-240 100-200

-

150 to 300 °C

E5C2-R20G AC100-240 150-300

-

Input ranges

Thermocouple1

Platinum resistance thermometer

Thermistor2

K (CA) chromel vs. alumel

J (IC) iron vs. constantan

Pt100

THE

°C

0 to 200 (5),
0 to 400 (10),
0 to 600 (20),
0 to 800 (20),
0 to 1,000 (25),
0 to 1,200 (25)

0 to 200 (5),
0 to 300 (10),
0 to 400 (10)

-50 to 50 (2),
0 to 50 (1),
0 to 100 (2),
0 to 200 (5),
0 to 300 (10),
0 to 400 (10)

0 to 100 (2) (6 kΩ at 0°C),
100 to 200 (2) (550 Ω ☐ 200°C)

150 to 300 (2) (4 kΩ ☐ 200°C)

Accessories

Functions

Order code

Front connecting socket with finger protection

P2CF-08-E

Back connecting socket (for flush mounting)

P3G-08

Finger protection cover (for P3G-08)

Y92A-48G

Protective front cover (IP66)

Y92A-48B

Specifications

Supply voltage

100 to 240 VAC, 50/60 Hz

Thermocouple input type

K, J (with sensor break detection)

RTD input type

Pt100, THE

Control mode

ON/OFF or P control

Setting method

analog setting

Output

Relay, SPDT, 3 A at 250 VAC

Life expectancy

Electrical: 100,000 operations min.

Setting accuracy

±2% FS max.

Hysteresis

Approx. 0.5% FS (fixed)

Proportional band

3% FS (fixed)

Reset range

5 ±1% FS min.

Control period

20 s

IP Rating front panel

IP40 (IP66 cover available)

IP rating terminals

IP00

Ambient temperature

-10 to 55°C

Size in mm (HxWxD)

48×48×96

1.Values in ( ) are the minimum unit.

2.Values in ( ) are the thermistor resistive value.


ETIM for 378352 Relais (EC001446)
Merkmal Wert
Spannungsart der Betriebsspannung (EF005294) AC
Ausführung des elektrischen Anschlusses (EF003961) Steckanschluss
Spannungsart der Versorgungsspannung (EF002991) AC
Fehlerspeicherung möglich (EF003423) Nein
Externer Reset möglich (EF003426) Ja
Mit abnehmbaren Klemmen (EF003340) Nein
Anzahl der Kontakte als Wechsler (EF008257) 1
Anzahl der Kontakte als Schließer (EF008256) 0
Breite (EF000008) 48 mm
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Messkreise (EF003425) 1
Höhe (EF000040) 48 mm
Tiefe (EF000049) 72.5 mm
Versorgungsspannung AC 50 Hz (EF007532) 100 V
Temperaturmessbereich (EF009788) 0 °C
Versorgungsspannung AC 60 Hz (EF007533) 100 V

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGO OMRON AUTOMATION EN.pdf 19 Mbytes
PDF KATALOG OMRON DE.pdf 68 Mbytes
E5C2-R20J 100-240VAC 0-400 E5C2R20JAC1002400400 E5C26023M regulation_solutions_brochure_de.pdf 2 Mbytes E5C2-R20J 100-240VAC 0-400 E5C2R20JAC1002400400 E5C26023M regulation_solutions_brochure_de.pdf
E5C2-R20J 100-240VAC 0-400 E5C2R20JAC1002400400 E5C26023M h12e_e5c2_temperature_controller_datasheet_de.pdf 1 Mbytes E5C2-R20J 100-240VAC 0-400 E5C2R20JAC1002400400 E5C26023M regulation_solutions_brochure_de.pdf
