OMRONSicherheitstechnik D4DL/DS/DH/DR/GL/NL/NH/NSD4NL-4FFG-B D4NL0042M D4NL4FFGB OMRON Sperre solen 24vdc/Blendenöffnung bearb. ebene schwenken 2NC/1NA + 2NC..

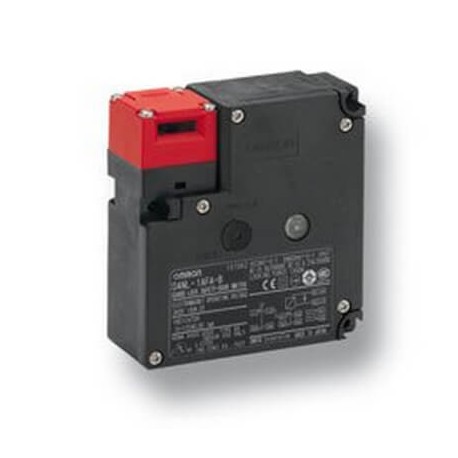

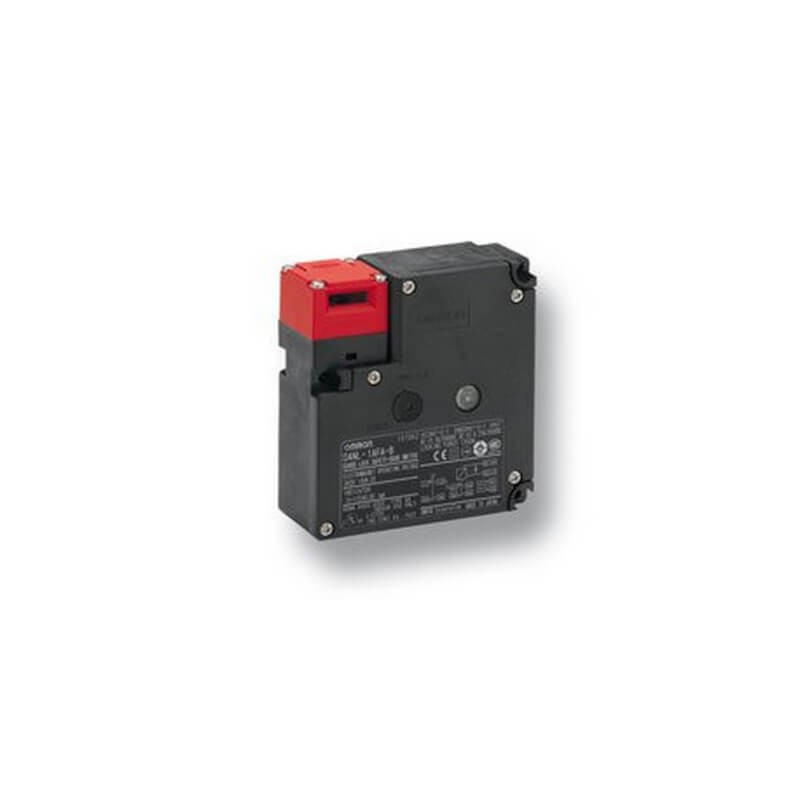

OMRON D4NL-4FFG-B D4NL0042M D4NL4FFGB - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4NL-4FFG-B D4NL0042M D4NL4FFGB OMRON Sperre solen 24vdc/Blendenöffnung bearb. ebene schwenken 2NC/1NA + 2NC..

Artikel-Nr.: D4NL-4FFG-B

Code: D4NL0042M

Katalog-Zahl: D4NL4FFGB

Hersteller: OMRON

Beschreibung:

Sperre solen 24vdc/Blendenöffnung bearb. - ebene schwenken 2NC/1NA + 2NC LED M20
Verriegelung in der Regel 24Vdc/Öffnen mecan. 2NC/1NA + 2NC LED M20
Sicherheitstechnik- Verriegelungsschalter mit Zuhaltung- Kabeleinführung M20- 2 Öffner/1 Schließer + 2 Öffner- elektromagnetische Verriegelung- IP67- UL/CSA, TÜV, CCC
Verriegelungsschalter mit Zuhaltung, Kabeleinführung M20, 2 Öffner/1 Schließer + 2 Öffner, 24 VDC-Magnetspulenverriegelung/Mechanische Entriegelung

Kategorien:

  • Sensoren > Positionsschalter mit Zuhaltung
  • OMRON > Sicherheitstechnik > D4DL/DS/DH/DR/GL/NL/NH/NS

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 149,72 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

Door switch typeKey-operated
Guard-lock
Material housingPlastic
Material headPlastic
Ambient temperature (operating)-10-55 °C
Connection methodScrew terminal
Cable length0 m
Direction of operationAdjustable
Holding force1300 N
Door contacts NC2
Door contacts NO1
Lock monitor contacts NC2
Lock monitor contacts NO0
Lock/Release key typeStandard key
Lock/Release key positionBottom
Lock/Release key materialResin
Solenoid voltage24 V
LED indicator
Degree of protection (IP)IP67
Conduit sizeM20
Number of conduits2
Switch actionSlow action
ShapeCuboid
Overall length of sensor95 mm
Height of sensor35.5 mm
Width of sensor88.5 mm
Switch without actuator
Lock/Release logicPower to lock (Solenoid lock)

Zubehör

D4DS-K1Zubehör Sicherheitsschalter für Schutztüren, Betätiger horizontale Montage, für D4NS und D4NL
D4DS-K2Zubehör Sicherheitsschalter für Schutztüren, Betätiger vertikale Montage, für D4NS und D4NL
D4DS-K3Zubehör Sicherheitsschalter für Schutztüren, Betätiger horizontal einstellbar, für D4NS und D4NL
D4DS-K5Zubehör Sicherheitsschalter für Schutztüren, Betätiger horizontal und vertikal einstellbar, für D4NS und D4NL

ETIM for 133823 Sensoren (EC002593)

MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertSonderbauform
MerkmalsnameAusführung des Schaltglieds (EF003591)
MerkmalswertSchleichschaltglied
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP67
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertohne
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertKabeleinführung (metrisch)
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertohne
MerkmalsnameWerkstoff des Gehäuses (EF001596)
Merkmalswertsonstige
MerkmalsnameArt der Zuhaltung (EF012608)
MerkmalswertArbeitsstromprinzip
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameMit Statusanzeige (EF001602)
MerkmalswertJa
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertJa
MerkmalsnameMit Fluchtentriegelung (EF007172)
MerkmalswertJa
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert1
MerkmalsnameZuhaltekraft (EF007552)
Merkmalswert1300 N
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385)
Merkmalswert0 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 125 V (EF007085)
Merkmalswert0.27 A
MerkmalsnameAnzahl der sicherheitsgerichteten Hilfskontakte (EF006940)
Merkmalswert0
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 24 V (EF007087)
Merkmalswert0 A
MerkmalsnameBemessungsbetriebsstrom Ie bei DC-13, 230 V (EF001386)
Merkmalswert0 A
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert4
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 125 V (EF007082)
Merkmalswert3 A
MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert88.5 mm
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-15, 24 V (EF007084)
Merkmalswert0 A
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert35.5 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert95 mm
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-10 °C
MerkmalsnameBemessungssteuerspeisespannung Magnetantrieb DC (EF007070)
Merkmalswert20.4 V

DATASHEET - PDF

Titel
Größe
Typ
D4NL-4FFG-B D4NL4FFGB D4NL0042M DE_D4NL-2AFA-B4.pdf
5 Mbytes
D4NL-4FFG-B D4NL4FFGB D4NL0042M c126_d4nl_guard_lock_safety_door_switch_datasheet_de.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
