OMRONIndustrierelais MK-I/-SMKS3PIN-5 48VDC MKSN8567B MKS3PIN5DC48BYOMZ OMRON 3PDT 10A Min. mechanisch LED-Taster-test

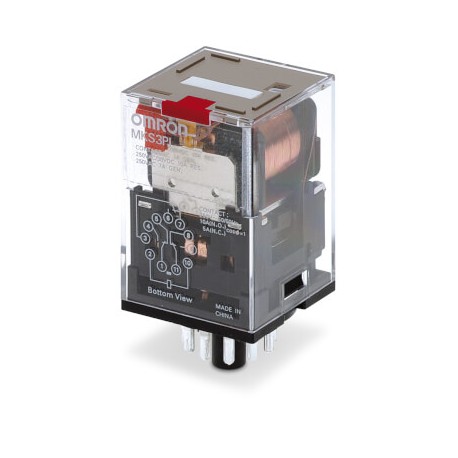

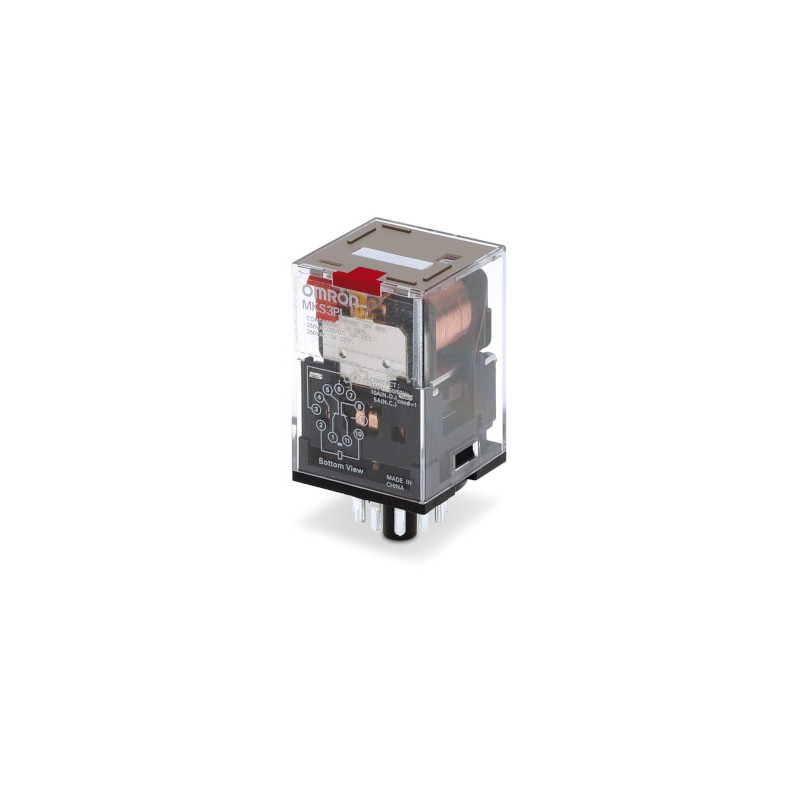

OMRON MKS3PIN-5 48VDC MKSN8567B MKS3PIN5DC48BYOMZ - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKS3PIN-5 48VDC MKSN8567B MKS3PIN5DC48BYOMZ OMRON 3PDT 10A Min. mechanisch LED-Taster-test

Artikel-Nr.: MKS3PIN-5 48VDC

Code: MKSN8567B

Katalog-Zahl: MKS3PIN5DC48BYOMZ

Hersteller: OMRON

Beschreibung:

3PDT 10A Min. mechanisch LED-Taster-test
3PDT 10A Mechanischer LED-Druckknopftest

Kategorien:

  • OMRON > Industrierelais > MK-I/-S

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Features

Außergewöhnlich zuverlässiges Universalrelais

Die Serie MK(S) hat sich seit ihrer Einführung vor fast 50 Jahren als außergewöhnlich zuverlässig erwiesen. Um die gleiche einfache Prüfmehtode wie bei den anderen Relaisfamilien zu ermöglichen, ist das MK-S mit einer feststellbaren Prüftaste ausgestattet, die die gleiche Funktion/Bedienung bietet wie bei den Produktfamilien MY(S) und G2R(S).

  • Zwei- bzw. dreipolige Wechsler mit 8 bzw. 11 Anschlüssen
  • Schaltstrom bis zu 10 A
  • Feststellbare Prüftaste zur einfachen Prüfung
  • Temperaturbereich von -40C bis 60C

Ordering information

Contact form

Mechanical indicator & lockable test button

LED indicator

Diode

Order code1
( ___ = coil voltage + AC/DC)

Common coil voltages2

DC

AC

DPDT (2-pole)

yes

no

no

MKS2PI

12, 24, 110

24, 110, 230

yes

MKS2PIN

24

24, 230

3PDT (3-pole)

no

MKS3PI-5

12, 24, 48, 110

12, 24, 110, 230

yes

MKS3PI-D-5

24

N/A

yes

no

MKS3PIN-5

12, 24

24, 110, 230

yes

MKS3PIN-D-5

24

N/A

Sockets & accessories

For type

Order code

DIN rail

Screw

Box clamp

Socket

Clip (set= 2 pcs.)

Socket

MKS2

PF083A-E

PFC-A1

-

PF083A-D

MKS3

PF113A-E

PFC-A1

PF113A-N

PF113A-D

Specifications

Coil ratings

Rated voltage

Must operate voltage

Must release voltage

Max. voltage

Power consumption (approx.)

% of rated voltage

AC

6 V, 12 V, 24 V, 100 V, 110 V, 120 V, 200 V, 220 V, 230 V, 240 V

80% max.

30% min.

110%

2.3 VA (60 Hz)

2.7 VA (50 Hz)

DC

6 V, 12 V, 24 V, 48 V, 100 V, 110 V

15% min.

1.4 W

Contact ratings

Load

2- or 3-pole

Resistive load
(cosϕ = 1)

Inductive load
(cosϕ = 0.4; L/R = 7)

Contact material

AgSnIn

Rated load

NO: 10 A at 250 VAC

NC: 5 A at 30 VDC

7 A at 250 VAC

Rated carry current

10 A

Max. switching voltage

250 VAC, 250 VDC

-

Max. switching current

10 A

Max. switching power

2,500 VA/ 300 W

1,250 VA/150 W

Mechanical life

5,000,000 operations min.

Electrical life

100.000 operations min.

Technical data

Operating time

AC: 20 ms max., DC: 30 ms max.

Release time

20 ms max. (40 ms max. for built-in Diode relays)

Dielectric strength

2,500 VAC (coil-contact)

Ambient temperature

Operating: -40 to 60°C (with no icing or condensation)

Size in mm (H×W×D)

34.5×34.5×53.3

Dimension relay & socket

Type

Size in mm (H×W×D)

PF083A-E + MKS

56×41×77.8 (incl. clip)

PF113A-E + MKS

56×42.8×87.8 (incl. clip)

PF___A-D + MKS

65×38×80.3

1.Many various terminal arrangements possible, please see specifications.

2.Other coil voltages available. Please see specifications.
