OMRONHalbleiterrelais G3PBG3PE-535B-3N 12-24VDC G3PE2047A G3PE535B3NDC1224,1 OMRON 35A 200-480Vca Dreiphasig DIN-Schiene Mit disip.

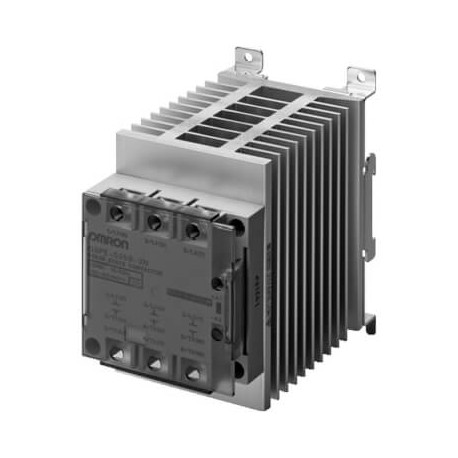

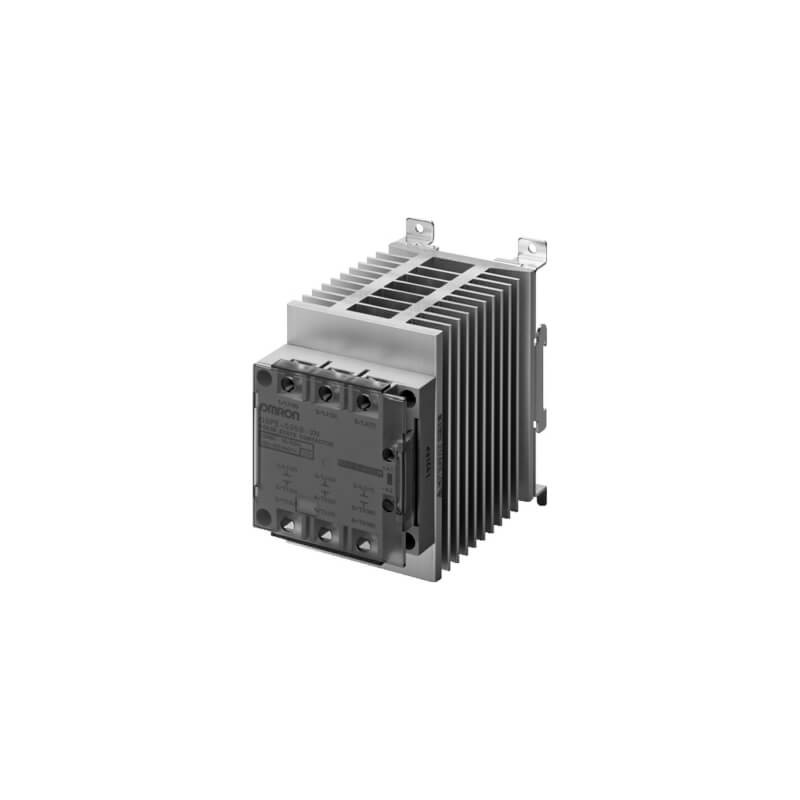

OMRON G3PE-535B-3N 12-24VDC G3PE2047A G3PE535B3NDC1224.1 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

G3PE-535B-3N 12-24VDC G3PE2047A G3PE535B3NDC1224,1 OMRON 35A 200-480Vca Dreiphasig DIN-Schiene Mit disip.

Artikel-Nr.: G3PE-535B-3N 12-24VDC

Code: G3PE2047A

Katalog-Zahl: G3PE535B3NDC1224.1

Hersteller: OMRON

Beschreibung:

35A 200-480Vca Dreiphasig DIN-Schiene Mit disip.
35A 200-480Vac dreiphasige DIN-Schiene mit Ableitung.
Industrie Relais- Halbleiterrelais mit integriertem Kühlkorper- Last: 35A 180…528V AC- Ansteuerung: 9,6…30V DC- 3-phasig - Null-Punkt schaltend- DIN-Schienen/Wandmontage
Halbleiterrelais, 3-phasig, integrierter Kühlkorper, Last: 35A 180…528V AC, Ansteuerung: 9,6…30V DC, Null-Punkt schaltend, DIN-Schienen/Wandmontage

Kategorien:

  • Relais > Halbleiterrelais
  • OMRON > Halbleiterrelais > G3PB

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 258,60 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

ApplicationON/OFF control
Number of phases3
Number of poles3
Mounting methodDIN rail/screw
Terminal typeScrew
Complete with socket
LED indicator
Rated operational voltage, AC200-480 V
Operating voltage range, AC180-528 V
Rated operation current Ie at AC-135 A
Permissible I²t value1260 A²s
Applicable heater capacity (AC1: resistive load)29 kW
Product Height (unpacked)140 mm
Product Width (unpacked)80 mm
Product Depth (unpacked)155 mm
Supply voltage DC12-24 V
Control current max.10 mA
Must operate voltage max.9.6 V
Must release voltage min.1 V
Maximum operating temperature80 °C
Minimum operating temperature-30 °C
IsolationPhototriac
Switching at zero-crossing
Communication port(s)None

ETIM for 375432 Relais (EC002055)

MerkmalsnameSpannungsart der Betriebsspannung (EF005294)
MerkmalswertAC
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1 (EF006069)
Merkmalswert35 A
MerkmalsnameAnzahl der Phasen (EF000351)
Merkmalswert3
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3 (EF006070)
Merkmalswert35 A
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert12 V
MerkmalsnameBetriebsspannung AC 50 Hz (EF008206)
Merkmalswert200 V
MerkmalsnameBetriebsspannung AC 60 Hz (EF008207)
Merkmalswert200 V

DATASHEET - PDF

Titel
Größe
Typ
G3PE-535B-3N 12-24VDC G3PE535B3NDC1224.1 G3PE2047A g3pe_single_phase_solid_state_relays_for_heaters_datasheet_en.pdf
2 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
