OMRONHalbleiterrelais G3PBG3PE-535B-2N 12-24VDC G3PE2043R G3PE535B2NDC1224,1 OMRON 35A 200-480Vca 2-Phasen DIN-Schiene Mit disip. Func..

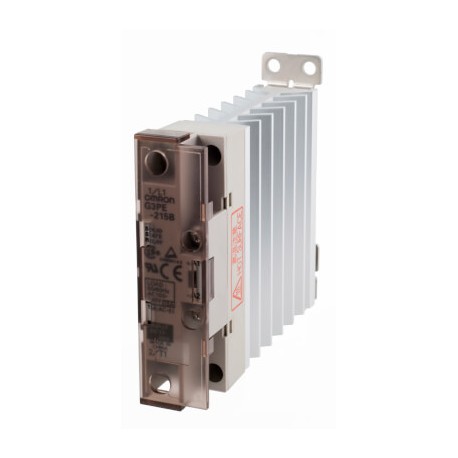

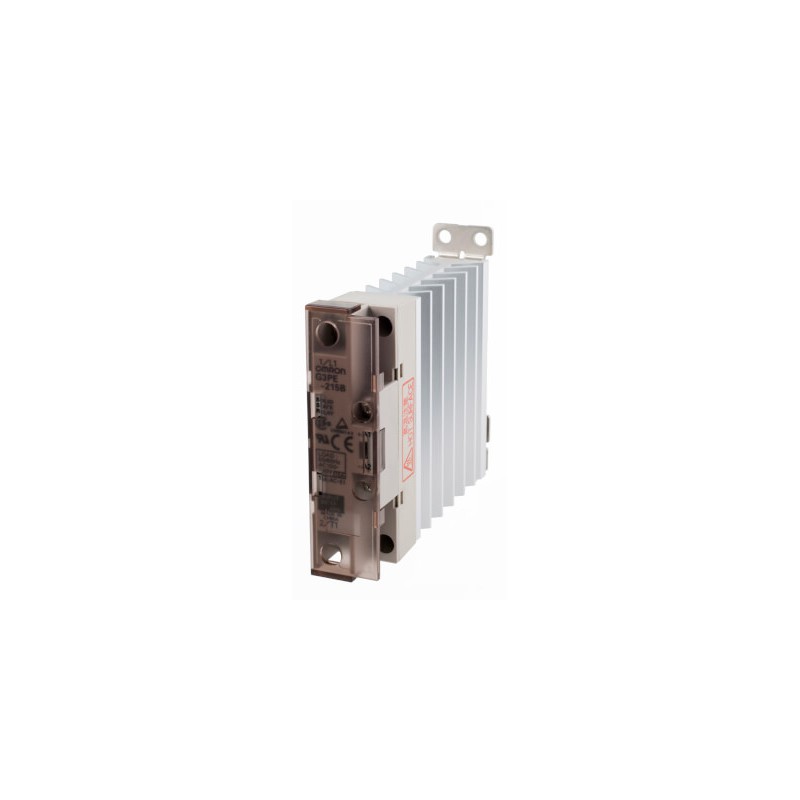

OMRON G3PE-535B-2N 12-24VDC G3PE2043R G3PE535B2NDC1224.1 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

G3PE-535B-2N 12-24VDC G3PE2043R G3PE535B2NDC1224,1 OMRON 35A 200-480Vca 2-Phasen DIN-Schiene Mit disip. Func..

Artikel-Nr.: G3PE-535B-2N 12-24VDC

Code: G3PE2043R

Katalog-Zahl: G3PE535B2NDC1224.1

Hersteller: OMRON

Beschreibung:

35A 200-480Vca 2-Phasen DIN-Schiene Mit disip. Func. Schritt-für-Null
35A 200-480Vac 2-phasige DIN-Schiene mit Ableitung. Func. Null-Pass
Halbleiterrelais, 3-phasig (2 Phasen geschaltet), integrierter Kühlkorper, Last: 35A 180…528V AC, Ansteuerung: 9,6…30V DC, Null-Punkt schaltend, DIN-S

Kategorien:

  • Relais > Halbleiterrelais
  • OMRON > Halbleiterrelais > G3PB

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 244,15 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Features

Kompaktes Industrie-Halbleiterrelais G3PE von Omron mit hervorragender Festigkeit gegenüber Spitzenlasten

Das G3PE verfügt über eine spezielle Beschaltung, die eine hervorragende Festigkeit gegenüber Spitzenlasten garantiert und das Halbleiterbauteil vor Spannungsspitzen von mehr als 30 kV schützt.

  • Eine oder drei Phasen, 15 bis 45 A Ausgangsstrom
  • Ausgangsspannungen: 100-240 VAC und 200-480 VAC
  • Ausführungen mit Nulldurchgang erhältlich
  • Verbesserte Durchschlagfestigkeit bei Ausgangsschaltungen
  • Klemmenabdeckung mit Berührungsschutz
  • Montage auf DIN-Schiene oder mit Schrauben

Ordering information

Phases

Rated voltage
(operating voltage)

Rated output load

Permissible I2t
(half 60 Hz wave)

Applicable heater capacity
AC1: resistive load)

Size in mm (H×W×D)

Number of poles

Order code

1

100 to 240 VAC
(75 to 264 VAC)

15 A (at 40°C)

121 A2s

3 kW (at 200 VAC)

100×22.5×100

1

G3PE-215B DC12-24

25 A (at 40°C)

260 A2s

5 kW (at 200 VAC)

1

G3PE-225B DC12-24

35 A

1,260 A2s

7 kW (at 200 VAC)

100×44.5×100

1

G3PE-235B DC12-24

45 A

9 kW (at 200 VAC)

1

G3PE-245B DC12-24

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

128 A2s

6 kW (at 400 VAC)

100×22.5×100

1

G3PE-515B DC12-24

25 A (at 40°C)

1,350 A2s

10 kW (at 400 VAC)

1

G3PE-525B DC12-24

35 A

14 kW (at 400 VAC)

100×44.5×100

1

G3PE-535B DC12-24

45 A

6,600 A2s

18 kW (at 400 VAC)

1

G3PE-545B DC12-24

3

200 to 480 VAC
(180 to 528 VAC)

15 A (at 40°C)

260 A2s

12.5 kW (at 480 VAC)

100×80×155

3

G3PE-515B-3N DC12-24

2

G3PE-515B-2N DC12-24

25 A (at 40°C)

20.7 kW (at 480 VAC)

120×80×155

3

G3PE-525B-3N DC12-24

100×80×155

2

G3PE-525B-2N DC12-24

35 A

1,260 A2s

29 kW (at 480 VAC)

140×80×155

3

G3PE-535B-3N DC12-24

120×80×155

2

G3PE-535B-2N DC12-24

45 A

37.4 kW (at 480 VAC)

140×110×155

3

G3PE-545B-3N DC12-24

140×80×155

2

G3PE-545B-2N DC12-24

Specifications

Rated input voltage

12 to 24 VDC

Operating voltage range

9.6 to 30 VDC

Rated input current (impedance)

7 mA max. (zero cross models); 15 mA max. (models without zero cross)

Zero cross function

Yes

Must operate voltage

9.6 VDC max.

Must release voltage

1 VDC min.

Isolation method

Phototriac coupler

Operation indicator

Yes (yellow)

Load voltage range

200 to 480 VAC models: 180 to 528 VAC

100 to 240 VAC models: 75 to 264 VAC

Operate time

1/2 of load power source cycle +1 ms max.

Release time

1/2 of load power source cycle +1 ms max.

Leakage current

10 mA (at 200 VAC)

Ambient temperature

Operating: -30 to 80°C

ETIM for 375428 Relais (EC002055)

MerkmalsnameSpannungsart der Betriebsspannung (EF005294)
MerkmalswertAC
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1 (EF006069)
Merkmalswert35 A
MerkmalsnameAnzahl der Phasen (EF000351)
Merkmalswert3
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3 (EF006070)
Merkmalswert35 A
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert12 V
MerkmalsnameBetriebsspannung AC 50 Hz (EF008206)
Merkmalswert200 V
MerkmalsnameBetriebsspannung AC 60 Hz (EF008207)
Merkmalswert200 V

DATASHEET - PDF

Titel
Größe
Typ
G3PE-535B-2N 12-24VDC G3PE535B2NDC1224.1 G3PE2043R g3pe_single_phase_solid_state_relays_for_heaters_datasheet_en.pdf
2 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
