OMRONIntegrierte AutomatisierungNX-SERIESNX-ECC203 NX020105M NXECC203 OMRON Laufwerk NX EtherCAT-10A I/o-Bus, 125µs

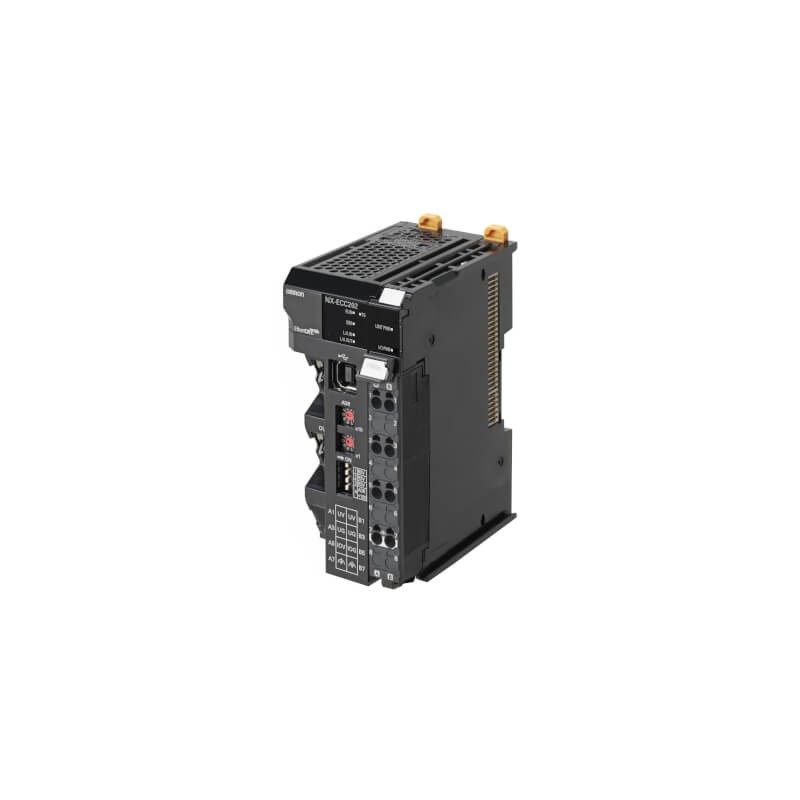

OMRON NX-ECC203 NX020105M NXECC203 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

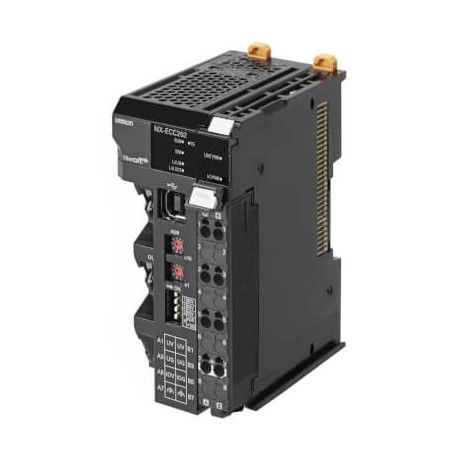

NX-ECC203 NX020105M NXECC203 OMRON Laufwerk NX EtherCAT-10A I/o-Bus, 125µs

Artikel-Nr.: NX-ECC203

Code: NX020105M

Katalog-Zahl: NXECC203

Hersteller: OMRON

Beschreibung:

Laufwerk NX - EtherCAT-10A I/o-Bus, 125µs
NX-Einheit - EtherCAT 10A Bus-I/O, 125μs
Programmierbare Maschinensteuerung- NX modulares E/A-System- Kommunikationsmodul EtherCat- für max. 63 NX E/A-Module- PDO Daten: je 1024 Byte Ein- und Ausgänge- Mailbox Daten: je 256 Byte Ein- und Ausgänge- Zykluszeit: 125...10 000µs- Netzversorgung: 24VDC- EtherCat Anschluss: 2x RJ45- E/A Stromversorgung: 10A- Schraublosklemmblock, kodierbar- Abschlussplatte in Lieferung enthalten- IP20- CE, cULus, KChttp://industrial.omron.de/de/search?q=H249
NX-Kommunikationsmodul EtherCat für max. 63 NX E/A-Module, PDO Daten: je 1024 Byte Ein- und Ausgänge, Zykluszeit: 125...10 000µs, E/A Versorgung.10A

Kategorien:

  • Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Grundgerät
  • OMRON > Integrierte Automatisierung > NX-series

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 323,15 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

I/O systemNX I/O Bus
Type of moduleBus coupler
IO-Link master
Suitable for safety functions
SIL according to IEC 61508None
Communication port(s)EtherCAT Slave
Number of communication ports2
Degree of protection (IP)IP20
Product Height (unpacked)100 mm
Product Width (unpacked)46 mm
Product Depth (unpacked)80 mm
Product Weight (unpacked)250 g

Zubehör

GX-JC03EtherCAT Abzweigmodult, 3 Port, 24 V DC Spannungsversorgung
GX-JC06EtherCAT Abzweigmodul, 6 Port, 24 V DC Spannungsversorgung
GX-JC06-H6-Port EtherCAT Junction-Modul, 24-VDC-Stromversorgung, mit Knoten-Schaltern
NX-AUX01NX-E/A-Modul, Isolations-Abstandhalter für DIN Schiene, 3St. je Verpackung
NX-AUX02NX-E/A-Modul, Kodierstifte für Schraublosklemmblock, für 10 Modulen, (TB: 30St., Modul: 30St.)
NX-PD1000NX-Modul, Spannungsversorgungsmodul für NX-Bus, 10W, Einspeisung: 24VDC
NX-PF0730NX-E/A-Modul, Spannungsversorgungsmodul für E/A, 10A, Einspeisung: 5...24VDC
XS6W-6LSZH8SS100CM-YEthernet Patch-Kabel, F/UTP, Cat.6A, 1,0 m LSZH (gelb)
XS6W-6LSZH8SS200CM-YEthernet Patch-Kabel, F/UTP, Cat.6A, 2,0 m LSZH (gelb)
XS6W-6LSZH8SS20CM-YEthernet Patch-Kabel, F/UTP, Cat.6A, 0,2 m LSZH (gelb)
XS6W-6LSZH8SS500CM-YEthernet Patch-Kabel, F/UTP, Cat.6A, 5,0 m LSZH (gelb)
XS6W-6LSZH8SS50CM-YEthernet Patch-Kabel, F/UTP, Cat.6A, 0,5 m LSZH (gelb)

ETIM for 419154 Industriesteuerungen SPS (EC001603)

MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertDC
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel a
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFederzuganschluss
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertJa
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameMit Buskoppler für modularen Stationsaufbau (EF003990)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameMit steckbaren Baugruppen, sonstige (EF003083)
MerkmalswertNein
MerkmalsnameMit steckbaren Baugruppen, Zentralmodule (EF003082)
MerkmalswertNein
MerkmalsnameMit integrierter Stromversorgung (EF003338)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse III (EF017627)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse II (EF017625)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse I (EF017622)
MerkmalswertNein
MerkmalsnameMit steckbaren Baugruppen, analoge E/A (EF003079)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertNein
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameFeldbusanschluss über seperaten Buskoppler möglich (EF004002)
MerkmalswertJa
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638)
MerkmalswertNein
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637)
MerkmalswertNein
MerkmalsnameMit optischer Schnittstelle (EF003028)
MerkmalswertNein
MerkmalsnameMit steckbaren Baugruppen, digitale E/A (EF003078)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Division 2 (EF017629)
MerkmalswertNein
MerkmalsnameMit steckbaren Baugruppen, Kommunikationsmodule (EF003080)
MerkmalswertNein
MerkmalsnameMit steckbaren Baugruppen, Funktions- u. Technologie-Module (EF003081)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Division 1 (EF017628)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633)
MerkmalswertNein
MerkmalsnameMit Potentialtrennung (EF003272)
MerkmalswertJa
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert1
MerkmalsnameMax. Ausgangsstrom AC 50 Hz (EF007351)
Merkmalswert0 A
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameMax. Eingangsstrom AC 50 Hz (EF007360)
Merkmalswert0 A
MerkmalsnameMax. Eingangsstrom DC (EF007362)
Merkmalswert10 A
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert0
MerkmalsnameBreite (EF000008)
Merkmalswert46 mm
MerkmalsnameAnzahl der HW-Schnittstellen seriell TTY (EF003024)
Merkmalswert0
MerkmalsnameTiefe (EF000049)
Merkmalswert80 mm
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameMax. Eingangsstrom AC 60 Hz (EF007361)
Merkmalswert0 A
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert2
MerkmalsnameAnzahl der Steckplätze (EF003077)
Merkmalswert63
MerkmalsnameMax. Ausgangsstrom DC (EF007353)
Merkmalswert10 A
MerkmalsnameMax. Ausgangsstrom AC 60 Hz (EF007352)
Merkmalswert0 A
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert100 mm
MerkmalsnameAusgangsspannung DC (EF007001)
Merkmalswert20.4 V
MerkmalsnameEingangsspannung DC (EF007120)
Merkmalswert20.4 V
