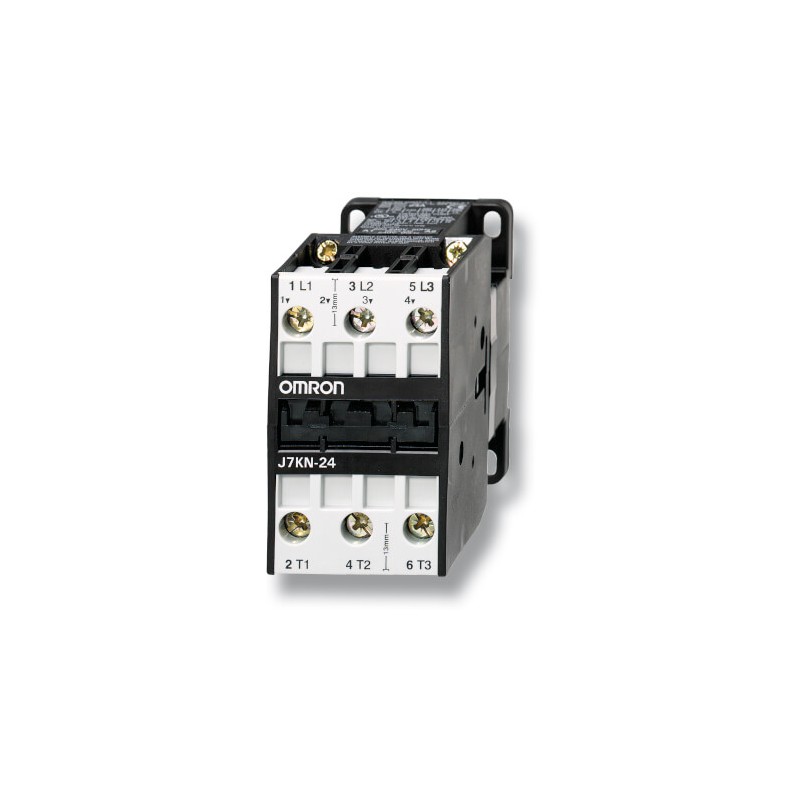

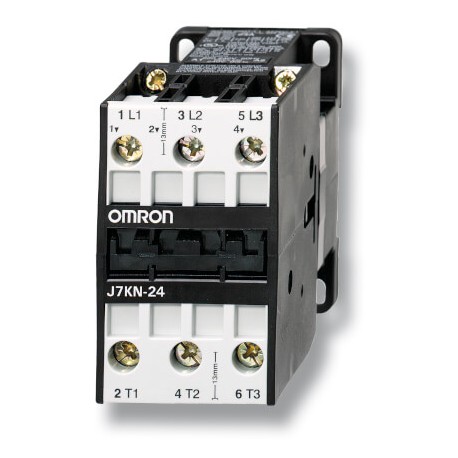

- Die Basisausführungen können mit verschiedenen zusätzlichen Hilfskontaktblöcken (aufgesetzt oder seitlich angeschlossen) kombiniert werden.
- 3- und 4-polige Ausführungen
- Leistungsbereich von 4 bis 500 kW
- Verschiedene Spulenspannungen (AC und DC)
- Die Modelle J7KN-10D bis J7KN-22D verfügen über einen integrierten Hilfskontaktblock für elektronische Schaltkreise (dreipolige Versionen).
Spezifikationen & Bestellinfo
Ordering information
Operation | Poles | AC3 400 V rated motor current | Rating AC2, AC3 | Rated current | Auxiliary contact
| Overload relay | Size in mm (H × W × D) | Order code | Coil voltage1, replace ___ with: |
---|
380 V 400 V 415 V kW |
500 V kW
| 660 V 690 V kW
| AC1 690 V A
|
---|
NO
| NC
| VAC | VDC |
---|
AC or DC | 3 | 10 A | 4 | 5.5 | 5.5 | 25 | 1 | 0 | J7TKN-B | 67 × 45 × 82.5 | J7KN-10D-10___ | 24 | 110 | 230 | 400 | 24D | 110D |
4 | 5.5 | 5.5 | 25 | 0 | 1 | J7KN-10D-01___ | 24 | 110 | 230 | 400 | 24D | 110D |
14 A | 5.5 | 7.5 | 7.5 | 25 | 1 | 0 | J7KN-14D-10___ | 24 | 110 | 230 | 400 | 24D | 110D |
5.5 | 7.5 | 7.5 | 25 | 0 | 1 | J7KN-14D-01___ | 24 | 110 | 230 | 400 | 24D | 110D |
18 A | 7.5 | 10 | 10 | 32 | 1 | 0 | J7KN-18D-10___ | 24 | 110 | 230 | 400 | 24D | 110D |
7.5 | 10 | 10 | 32 | 0 | 1 | J7KN-18D-01___ | 24 | 110 | 230 | 400 | 24D | 110D |
22 A | 11 | 10 | 10 | 32 | 1 | 0 | J7KN-22D-10___ | 24 | 110 | 230 | 400 | 24D | 110D |
11 | 10 | 10 | 32 | 0 | 1 | J7KN-22D-01___ | 24 | 110 | 230 | 400 | 24D | 110D |
24 A | 11 | 15 | 15 | 50 | 0 | 0 | J7TKN-C | 78 × 45 × 104.5 | J7KN-24___ | 24 | 110 | 230 | 400 | 24D | 110D |
32 A | 15 | 18.5 | 18.5 | 65 | 0 | 0 | J7KN-32___ | 24 | 110 | 230 | 400 | 24D | 110D |
40 A | 18.5 | 18.5 | 18.5 | 80 | 0 | 0 | J7KN-40___ | 24 | 110 | 230 | 400 | 24D | 110D |
50 A | 22 | 30 | 30 | 110 | 0 | 0 | J7TKN-D | 112 × 60 × 113 | J7KN-50___ | 24 | 110 | 230 | 400 | 24D | 110D |
62 A | 30 | 37 | 37 | 120 | 0 | 0 | J7KN-62___ | 24 | 110 | 230 | 400 | 24D | 110D |
74 A | 37 | 45 | 45 | 130 | 0 | 0 | J7KN-74___ | 24 | 110 | 230 | 400 | 24D | 110D |
AC and DC2 | 90 A | 45 | 55 | 55 | 160 | 0 | 0 | J7TKN-E | 155 × 90 × 136 | J7KN-90___2 | 24 | 110 | 230 | 400 | 24 | 110 |
115 A | 55 | 75 | 55 | 200 | 0 | 0 | J7KN-115___2 | 24 | 110 | 230 | 400 | 24 | 110 |
150 A | 75 | 75 | 75 | 230 | 0 | 0 | J7TKN-F | 290 × 110 × 162 | J7KN-151___2 | 24 | 110 | 230 | 400 | 24 | 110 |
175 A | 90 | 90 | 90 | 250 | 0 | 0 | J7KN-176___2 | 24 | 110 | 230 | 400 | 24 | 110 |
210 A | 110 | 160 | 160 | 350 | 0 | 0 | J7TKN-G | 200 × 145 × 208 | J7KN-210___2 | 24 | 110 | 230 | 400 | 24 | 110 |
260 A | 132 | 210 | 210 | 450 | 0 | 0 | J7KN-260___2 | 24 | 110 | 230 | 400 | 24 | 110 |
315 A | 160 | 250 | 250 | 500 | 0 | 0 | J7KN-316___2 | 24 | 110 | 230 | 400 | 24 | 110 |
450 A | 250 | 375 | 375 | 600 | 2 | 2 | J7TKN-H | 258 × 220 × 225 | J7KN-450-22___2 | 24 | 110 | 230 | 400 | 24 | 110 |
550 A | 300 | 475 | 475 | 760 | 2 | 2 | J7KN-550-22___2 | 24 | 110 | 230 | 400 | 24 | 110 |
700 A | 400 | 630 | 630 | 1000 | 2 | 2 | 310 × 280 × 291 | J7KN-700-22___2 | 24 | 110 | 230 | 400 | 24 | 110 |
860 A | 500 | 700 | 700 | 1100 | 2 | 2 | 361 × 280 × 291 | J7KN-860-22___2 | 24 | 110 | 230 | 400 | 24 | 110 |
DC operated solenoid motor contactor | 10 A | 4 | 5.5 | 5.5 | 25 | 1 | 0 | J7TKN-B | 67 × 45 × 82.5 | J7KNG-10-10___ | - | - | - | - | 24D | 110D |
4 | 5.5 | 5.5 | 25 | 0 | 1 | J7KNG-10-01___ | - | - | - | - | 24D | 110D |
14 A | 5.5 | 7.5 | 7.5 | 25 | 1 | 0 | J7KNG-14-10___ | - | - | - | - | 24D | 110D |
5.5 | 7.5 | 7.5 | 25 | 0 | 1 | J7KNG-14-01___ | - | - | - | - | 24D | 110D |
18 A | 7.5 | 10 | 10 | 32 | 1 | 0 | J7KNG-18-10___ | - | - | - | - | 24D | 110D |
7.5 | 10 | 10 | 32 | 0 | 1 | J7KNG-18-01___ | - | - | - | - | 24D | 110D |
22 A | 11 | 10 | 10 | 32 | 1 | 0 | J7KNG-22-10___ | - | - | - | - | 24D | 110D |
11 | 10 | 10 | 32 | 0 | 1 | J7KNG-22-01___ | - | - | - | - | 24D | 110D |
24 A | 11 | 15 | 15 | 50 | 0 | 0 | J7TKN-B J7TKN-C | 78 × 45 × 104.5 | J7KNG-24___ | - | - | - | - | 24D | 110D |
32 A | 15 | 18.5 | 18.5 | 65 | 0 | 0 | J7KNG-32___ | - | - | - | - | 24D | 110D |
40 A | 18.5 | 18.5 | 18.5 | 80 | 0 | 0 | J7KNG-40___ | - | - | - | - | 24D | 110D |
Operation | Poles | AC3 400 V rated motor current | Rating AC2, AC3 | Rated current | Auxiliary contact
| Overload relay | Size in mm (H × W × D) | Order code | Coil voltage3, replace ___ with: |
---|
380 V 400 V 415 V kW | AC1 400 V kW
| AC1 690 V A
|
---|
NO
| NC
| VAC | VDC |
---|
AC | 4 | 10 A | 4 | 17.5 | 25 | 0 | 0 | - | 67 × 45 × 82.5 | J7KN-10D-4___ | 24 | 110 | 230 | 400 | - |
14 A | 5.5 | 17.5 | 25 | 0 | 0 | J7KN-14D-4___ | 24 | 110 | 230 | 400 |
18 A | 7.5 | 22 | 32 | 0 | 0 | J7KN-18D-4___ | 24 | 110 | 230 | 400 |
22 A | 11 | 22 | 32 | 0 | 0 | J7KN-22D-4___ | 24 | 110 | 230 | 400 |
DC solenoid motor contactor | 10 A | 4 | 17.5 | 25 | 0 | 0 | 67 × 45 × 82.5 | J7KNG-10-4___ | - | 24D | 110D |
14 A | 5.5 | 17.5 | 25 | 0 | 0 | J7KNG-14-4___ | 24D | 110D |
18 A | 7.5 | 22 | 32 | 0 | 0 | J7KNG-18-4___ | 24D | 110D |
22 A | 11 | 22 | 32 | 0 | 0 | J7KNG-22-4___ | 24D | 110D |
AC and DC4 | 150 A | 75 | 159 | 230 | 0 | 0 | 170 × 110 × 162 | J7KN-151-4___2 | 24 | 110 | 230 | 400 | 24 | 110 |
175 A | 90 | 173 | 250 | 0 | 0 | J7KN-176-4___2 | 24 | 110 | 230 | 400 | 24 | 110 |
Accessories
Auxiliary contact blocks | Rated operational current | Contacts | Order code |
---|
Suitable for: | AC15 230 V A | AC15 400 V A | AC1 690 V A | NO | NC |
---|
J7KN-10D... to -74... | 3 | 2 | 10 | 1 | - | J73KN-B-10 |
3 | 2 | 10 | - | 1 | J73KN-B-01 |
3 | 2 | 10 | 1 | - | J73KN-B-10U |
3 | 2 | 10 | - | 1 | J73KN-B-01U |
6 | 4 | 25 | 1 | - | J73KN-B-10A |
6 | 4 | 25 | - | 1 | J73KN-B-01A |
J7KN-24... to -115... | 3 | 3 | 10 | 1 | 1 | J73KN-C-11S |
J7KN-151... to -316... | 3 | 2 | 10 | 1 | 1 | J73KN-D-11F |
3 | 2 | 10 | 2 | 2 | J73KN-D-22F |
3 | 2 | 10 | 1 | 1 | J73KN-D-11S |
J7KN-450... to -860... | 3 | 2 | 10 | 2 | 2 | J73KN-E-22F |
Mechanical interlocks | Interlocks contactor with contactor | Order code |
---|
Mounting | Order code + Order code |
---|
Horizontal | J7KN(G)-10D to -40 + J7KN(G)-10D to -40 | J74KN-B-ML |
J7KN-24 to -74 + J7KN-24 to -74 | J74KN-C-ML |
J7KN-90 to -115 + J7KN-90 to -115 | J74KN-D2-ML |
J7KN-151 to -316 + J7KN-151 to -316 | J74KN-E-ML |
Suppressor units | Type | Applicable coil voltage | Order code |
Suitable for contactors |
J7KNA(-AR) | AC/DC | RC-unit snap-on contactor | 12 to 48 V | J74KN-D-RC24 |
AC/DC | 48 to 127 V | J74KN-D-RC110 |
AC/DC | 110 to 250 V | J74KN-D-RC230 |
J7KN-10D to -74 | AC/DC | RC-unit snap-on contactor | 12 to 48 V | J74KN-C2-RC24 |
AC/DC | 48 to 127 V | J74KN-C2-RC110 |
AC/DC | 110 to 230 V | J74KN-C2-RC230 |
AC/DC | 230 to 415 V | J74KN-C2-RC400 |
Additional terminals single pole
Suitable for contactors | Cable cross-sections to clamp (mm2) | Order code |
Solid or stranded | Flexible | Flexible with multi-core cable end |
J7KN-50 to -74 | 4 to 35 | 6 to 25 | 4 to 25 | J74KN-LG-9030 |
J7KN-151 to -176 | 16 to 120 | - | 16 to 95 | J74KN-LG-11224 |
Terminal covers | Specification | Order code |
Suitable for contactors |
J7KN-151 to -176 | One unit for 3 terminals, 2 units for one contactor | J74KN-LG-10404 |
J7KN-210 to -316 | J74KN-LG-11457 |
Marking systems | Specification | Order code |
Description |
Marking plate | 2-section without marking, divisible | J74KN-P487-1 |
Marking plate | 4-section without marking, divisible | J74KN-P245-1 |
Insulated wiring systems | Suitable for contactors | Max. current (A) | Order code |
Function |
For reversing contactors (2 parts) | J7KN-10D to -22D | 22 | J74-WKR-B2 |
J7KN-24 to -40 | 40 | J74-WKR-C |
For star-delta combination (4 parts) | J7KN-10D to -22D | 22 | J74-WKSD-B2 |
J7KN-24 to -40 | 40 | J74-WKSD-C |
Specifications
