OMRONNiederspannungs-SchaltanlagenJ7KN SCHÜTZEJ7KNG-32 24D J7KN9478F J7KNG3224D OMRON 15KW / 32A / AC3-CC-Niedriger verbrauch

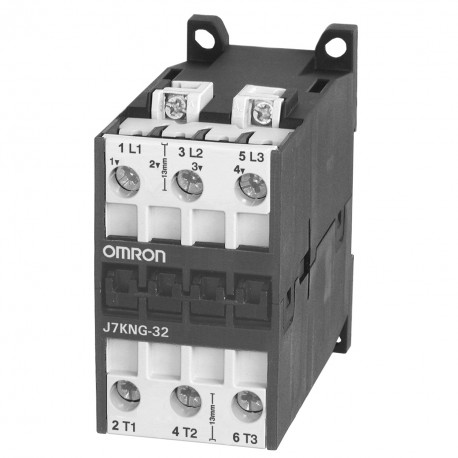

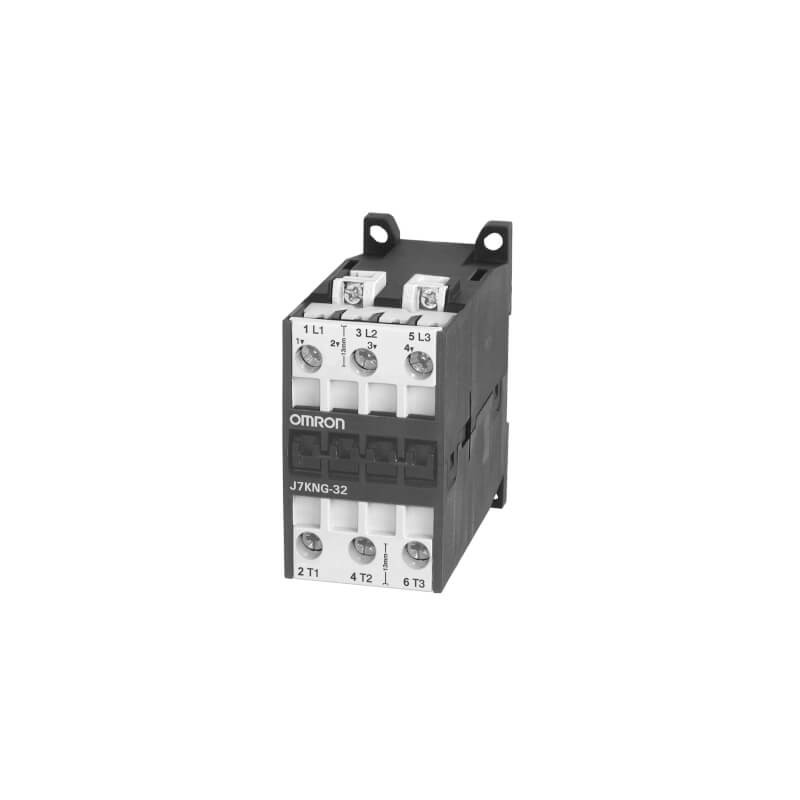

OMRON J7KNG-32 24D J7KN9478F J7KNG3224D - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

J7KNG-32 24D J7KN9478F J7KNG3224D OMRON 15KW / 32A / AC3-CC-Niedriger verbrauch

Artikel-Nr.: J7KNG-32 24D

Code: J7KN9478F

Katalog-Zahl: J7KNG3224D

Hersteller: OMRON

Beschreibung:

15KW / 32A / AC3-CC-Niedriger verbrauch
15KW/32A/AC3 CC Low Power
Niederspannungsschaltgerät- Leistungsschütz,- 24VDC- integrierte Schutzbeschaltung, - Aufnahmeleistung: 3W, Schaltleistung: 18kW
DC geschalteter Magnetspulen-Schütz, 3-polig, 32 A/15 kW AC3

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
  • OMRON > Niederspannungs-Schaltanlagen > J7KN Schütze

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 83,77 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

Auxiliary Contacts NO-
Auxiliary Contacts NC-
Coil voltage24 V
Operation voltageDC
Rated power AC2, AC3 at 400 V [kW]15 kW
Rated current AC3 at 400 V [A]32 A
Rated current AC1 at 690 V [A]65 A
Rated current AC1 at 440 V [A]32 A
Terminal typeScrew
Product Width (unpacked)45 mm
Product Height (unpacked)89 mm
Product Depth (unpacked)108 mm
Poles3

ETIM for 197792 Niederspannungsschaltgeräte (EC000066)

MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameAnzahl der Schließer als Hauptkontakte (EF001374)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392)
Merkmalswert32 A
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert15 kW
MerkmalsnameAnzahl der Öffner als Hauptkontakte (EF001375)
Merkmalswert0
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert19.2 V

DATASHEET - PDF

Titel
Größe
Typ
J7KNG-32 24D J7KNG3224D J7KN9478F j06e_j7kn_motor_contactor_datasheet_en.pdf
2 Mbytes
J7KNG-32 24D J7KNG3224D J7KN9478F j09e_low_voltage_switch_gear_appendix_datasheet_de.pdf
207 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
