OMRONNiederspannungs-SchaltanlagenJ7KN SCHÜTZEJ7KN-14D-10 110 J7KN9696G J7KN14D10110 OMRON 5,5 KW / 14A / AC3 1S

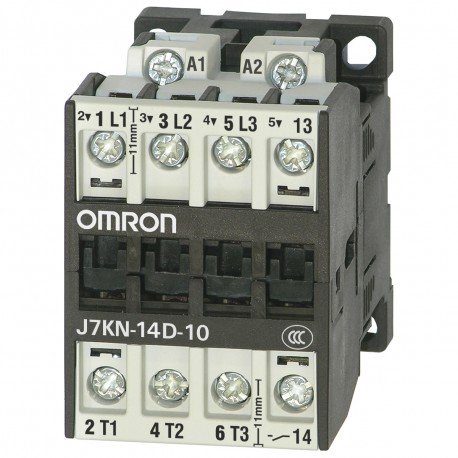

OMRON J7KN-14D-10 110 J7KN9696G J7KN14D10110 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

J7KN-14D-10 110 J7KN9696G J7KN14D10110 OMRON 5,5 KW / 14A / AC3 1S

Artikel-Nr.: J7KN-14D-10 110

Code: J7KN9696G

Katalog-Zahl: J7KN14D10110

Hersteller: OMRON

Beschreibung:

5,5 KW / 14A / AC3 1S
5.5KW / 14A / AC3 1NA
3-polig, 14 A/5,5 kW AC3 (25 A AC1) + 1S-Hilfskontakt (gem. DIN 19240), 110 VAC
Niederspannungsschaltgeräte - Motorschütz

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
  • OMRON > Niederspannungs-Schaltanlagen > J7KN Schütze

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 26,51 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

Main Contacts NO3
Auxiliary Contacts NO1
Auxiliary Contacts NC-
Coil voltage110 V
Operation voltageAC
Rated power AC2, AC3 at 400 V [kW]5.5 kW
Rated current AC3 at 400 V [A]14 A
Rated current AC1 at 690 V [A]25 A
Terminal typeScrew
Product Width (unpacked)45 mm
Product Height (unpacked)64.5 mm
Product Depth (unpacked)65.5 mm

ETIM for 367306 Niederspannungsschaltgeräte (EC000066)

MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393)
Merkmalswert17.3 A
MerkmalsnameAnzahl der Schließer als Hauptkontakte (EF001374)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392)
Merkmalswert14 A
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert1
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert5.5 kW
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495)
Merkmalswert14 A
MerkmalsnameAnzahl der Öffner als Hauptkontakte (EF001375)
Merkmalswert0
MerkmalsnameBemessungsbetriebsleistung bei AC-4, 400 V (EF008496)
Merkmalswert5.5 kW
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert110 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert100 V

DATASHEET - PDF

Titel
Größe
Typ
J7KN-14D-10 110 J7KN14D10110 J7KN9696G j06e_j7kn_motor_contactor_datasheet_en.pdf
2 Mbytes
J7KN-14D-10 110 J7KN14D10110 J7KN9696G j09e_low_voltage_switch_gear_appendix_datasheet_de.pdf
207 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
