OMRONNiederspannungs-SchaltanlagenJ7KN SCHÜTZEJ7KN-10D-10 230 J7KN9668A J7KN10D10230 OMRON 4KW / 10A / AC3 1S

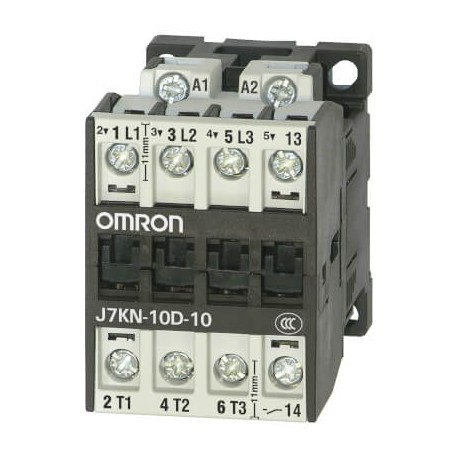

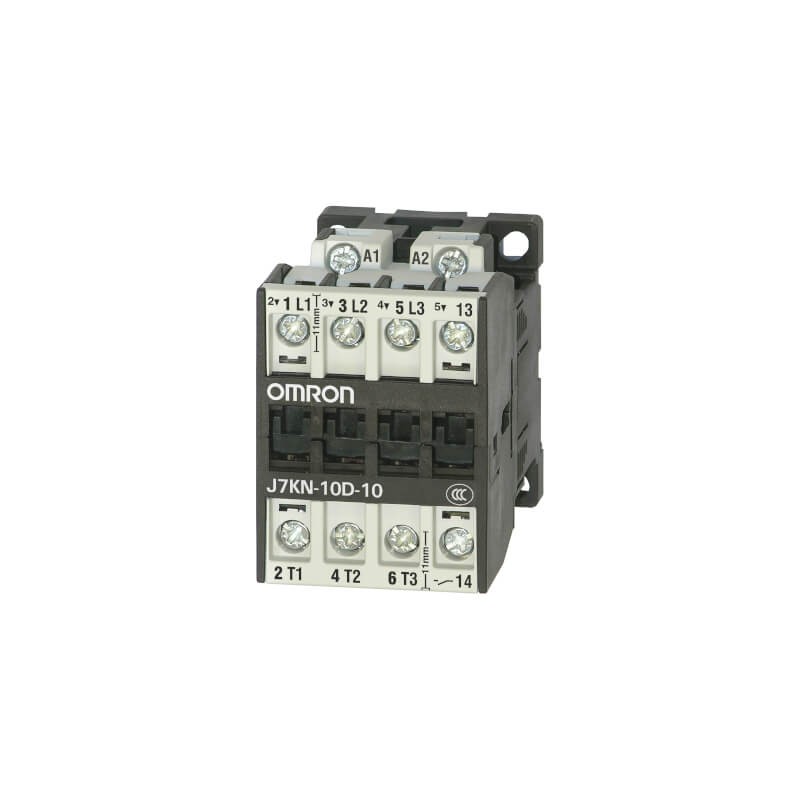

OMRON J7KN-10D-10 230 J7KN9668A J7KN10D10230 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

J7KN-10D-10 230 J7KN9668A J7KN10D10230 OMRON 4KW / 10A / AC3 1S

Artikel-Nr.: J7KN-10D-10 230

Code: J7KN9668A

Katalog-Zahl: J7KN10D10230

Hersteller: OMRON

Beschreibung:

4KW / 10A / AC3 1S
4KW / 10A / AC3 1NA
3-polig, 10 A/4 kW AC3 (25 A AC1) + 1S-Hilfskontakt (gem. DIN 19240), 230 VAC
Niederspannungsschaltgeräte - Motorschütz

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
  • OMRON > Niederspannungs-Schaltanlagen > J7KN Schütze

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 23,42 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

Main Contacts NO3
Auxiliary Contacts NO1
Auxiliary Contacts NC-
Coil voltage230 V
Operation voltageAC
Rated power AC2, AC3 at 400 V [kW]4 kW
Rated current AC3 at 400 V [A]10 A
Rated current AC1 at 690 V [A]25 A
Terminal typeScrew
Product Width (unpacked)45 mm
Product Height (unpacked)64.5 mm
Product Depth (unpacked)65.5 mm

ETIM for 367278 Niederspannungsschaltgeräte (EC000066)

MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393)
Merkmalswert25 A
MerkmalsnameAnzahl der Schließer als Hauptkontakte (EF001374)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392)
Merkmalswert10 A
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert1
MerkmalsnameBemessungsbetriebsleistung bei AC-3, 400 V (EF001364)
Merkmalswert4 kW
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495)
Merkmalswert10 A
MerkmalsnameAnzahl der Öffner als Hauptkontakte (EF001375)
Merkmalswert0
MerkmalsnameBemessungsbetriebsleistung bei AC-4, 400 V (EF008496)
Merkmalswert4 kW
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert230 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert220 V

DATASHEET - PDF

Titel
Größe
Typ
J7KN-10D-10 230 J7KN10D10230 J7KN9668A j06e_j7kn_motor_contactor_datasheet_en.pdf
2 Mbytes
J7KN-10D-10 230 J7KN10D10230 J7KN9668A j09e_low_voltage_switch_gear_appendix_datasheet_de.pdf
207 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
