> OMRON>Positionsschalter / Drucktaster>Andere >AP-Z AP 8000R APZ OMRON Abdeckung sicherheit, Vert, um Z15 Term.torn./schweißen
Vorheriges Produkt Nächstes Produkt

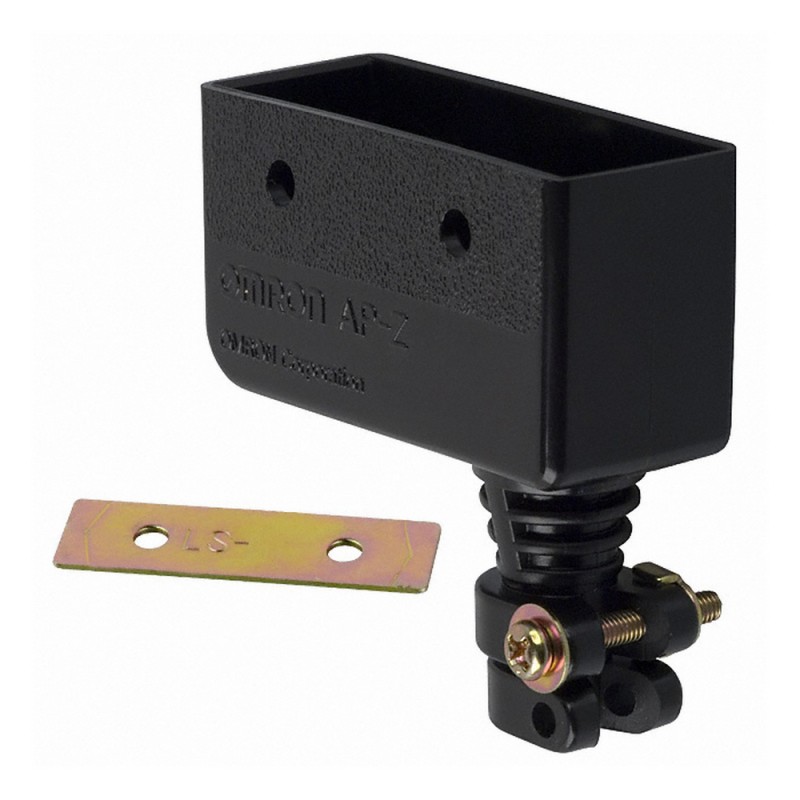

AP-Z AP 8000R APZ OMRON Abdeckung sicherheit, Vert, um Z15 Term.torn./schweißen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AP-Z AP 8000R APZ OMRON Abdeckung sicherheit, Vert, um Z15 Term.torn./schweißen

AP-Z

AP 8000R

APZ

OMRON

20

Abdeckung sicherheit, Vert, um Z15 Term.torn./schweißen

Vert Sicherheitsabdeckung für Z15 Term.torn./löten

Industrie Schalter - Miniaturschalter - Zubehör für Z-/A-/X-/DZ-Schalter - Abdeckkappe mit Zugentlastung

Mehr Infos


Sensoren > Zubehör/Ersatzteile für Positionsschalter

Positionsschalter / Drucktaster > Andere Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • Kostengünstige Basiskunststoffgehäuse für Unterbaugruppen
  • Gleiche elektrische und mechanische Schaltnenndaten wie Standard-Positionsschalter

Spezifikationen & Bestellinfo

Ordering information

Actuator type1

Order code2

Solder terminal

Screw terminal


Pin plunger

Z-15G

Z-15G-B


Short spring plunger

Z-15GD

Z-15GD-B


Leaf spring

Z-15GL

Z-15GL-B


Reverse hinge lever

Z-15GM

Z-15GM-B


Reverse hinge roller lever

Z-15GM2

Z-15GM2-B


Plunger with M12 mounting

Z-15GQ

Z-15GQ-B


Hinge lever

Z-15GW

Z-15GW-B


Hinge roller lever

Z-15GW2

Z-15GW2-B

Specifications

Rated voltage

Non-inductive load

Inductive load

Resistive load

Lamp load

Inductive load

Motor load

NC

NO

NC

NO

NC

NO

NC

NO

125 VAC

15 A

3 A

1.5 A

15 A

5 A

2.5 A

250 VAC

15 A

2.5 A

1.25 A

15 A

3 A

1.5 A

8 VDC

15 A

3 A

1.5 A

15 A

5 A

2.5 A

14 VDC

15 A

3 A

1.5 A

10 A

5 A

2.5 A

30 VDC

6 A

3 A

1.5 A

5 A

5 A

2.5 A

125 VDC

0.5 A3

0.5 A

0.5 A

0.05 A

0.05 A

0.05 A

Durability

Mechanical

10,000,000 operations min.

Electrical

500,000 operations min.

Operating speed

Plunger

0.01 mm to 1 m/s

Operating frequency

Mechanical

240 operations/min

Electrical

20 operations/min

Ambient temperature

Operating

-25 to 80°C (with no icing)

Degree of protection

IP00

Accessories

Terminal covers (protection of electrical contacts against accidental contact of e. g. fingers)

Type

Material

Order code

for soldering terminal models

for screw terminal models



Cover with 5 thinner parts (plastic type) or holes (metal type) as cable exit positions. Protective cover is fixed to basic switch with mounting screws of basic switch.

plastic

AP-A

AP-B

metal

AP1-A

AP1-B


Cover with bottom cable exit

AP-Z

1.Other actuator types are available. For the full range refer to the complete datasheet.

2.Contacts are directly accessible. Additional protective measures are required e.g. order covers from accessories.

3.For switching high currents at high voltages (e.g. 10A at 125VDC) contact your OMRON representative.


ETIM for 148140 Sensoren (EC002594)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) Staubschutzabdeckung
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGO OMRON AUTOMATION EN.pdf 28 Mbytes
PDF KATALOG OMRON DE.pdf 68 Mbytes
AP-Z APZ AP 8000R e96e_xs_f_w_c_y92e_sensor_connectors_m8_and_m12_datasheet_en.pdf 2 Mbytes AP-Z APZ AP 8000R e96e_xs_f_w_c_y92e_sensor_connectors_m8_and_m12_datasheet_en.pdf
AP-Z APZ AP 8000R z_series_general_purpose_basic_switch_datasheet_en.pdf 4 Mbytes AP-Z APZ AP 8000R e96e_xs_f_w_c_y92e_sensor_connectors_m8_and_m12_datasheet_en.pdf
