OMRONZeitrelais H5CXH5CX-L8-N H5CX6008M H5CXL8NOMI OMRON SPDT-Basic 100-240Vac Oktal

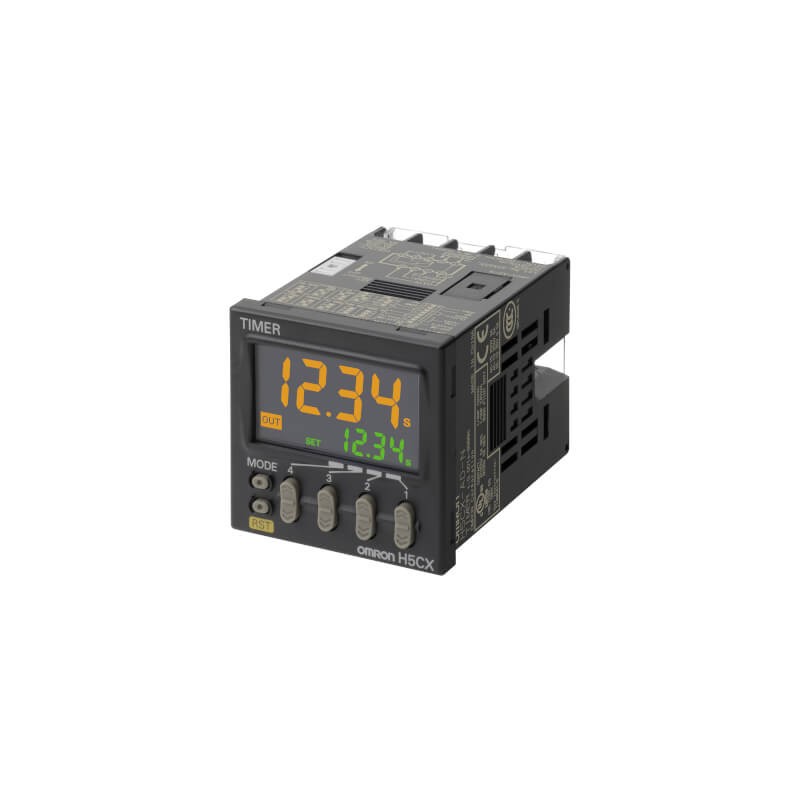

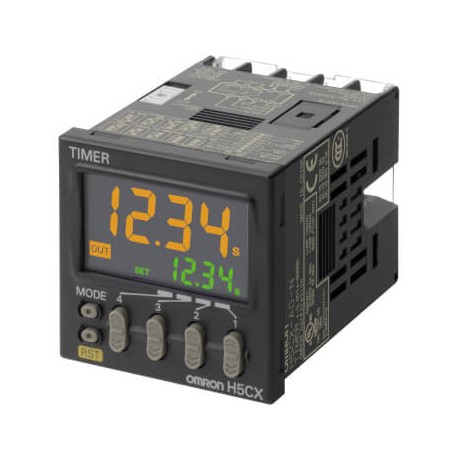

OMRON H5CX-L8-N H5CX6008M H5CXL8NOMI - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

H5CX-L8-N H5CX6008M H5CXL8NOMI OMRON SPDT-Basic 100-240Vac Oktal

Artikel-Nr.: H5CX-L8-N

Code: H5CX6008M

Katalog-Zahl: H5CXL8NOMI

Hersteller: OMRON

Beschreibung:

SPDT-Basic 100-240Vac Oktal
Zeitrelais- 8-Pin Rundsockel, Frontmaß: 48x48mm²- 13 Zeitfunktionen, 2 Steuereingänge- Zeitbereich: 1ms..9999h, SW: digitale Vorgabe- 100..240AC- 1 Wechsler- IP66 (Frontseite)- cULuc, cURus, entspricht EN61010-1
4st. digitales VW-Zeitrelais, 1 Relais, 100..240VAC, 8er Rundsockel, 2 Steuereingänge

Kategorien:

  • Relais > Zeitrelais
  • OMRON > Zeitrelais > H5CX

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Technische Daten

TypeDigital
Installation typeDIN rail, On-panel, Socket
FunctionsMulti-functional
Size1/16 DIN (48 x 48 mm)
Terminal typePlug-in
Output typeRelay
Contact descriptionSPDT
Time range0.001 s - 9999 h
Supply voltage AC100-240 V
Number of pin contact8
InputsReset (NPN), Signal (NPN)

Zubehör

P3G-08Sockel mit rückseitigen Anschlüssen, 8-polig, Schraubklemmen, für Fronttafeleinbau
Y92A-48Harte Kunststoffabdeckung für die H5CR-Frontseite
Y92A-48F1Weiche Kunststoffabdeckung für die H5CR-Frontseite
Y92F-30Adapter zum Fronttafeleinbau für 1/16 DIN-Gerät
Y92F-45Temperatur - / Prozessregler
Y92S-29Wasserdichte Abdeckung für 1/16 DIN-Gerät, IP66, Kunststoff

ETIM for 668607 Relais (EC001439)

MerkmalsnameSchutzart (RT) nach IEC 61810-7 (EF016748)
MerkmalswertRT I
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP66
MerkmalsnameSpannungsart der Betriebsspannung (EF005294)
MerkmalswertAC/DC
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertunbehandelt
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameWerkstoff des Kontaktes (EF007544)
Merkmalswertsonstige Nicht-Kupferlegierungen
MerkmalsnameFunktion rückfallverzögert (EF003401)
MerkmalswertJa
MerkmalsnameGeeignet als Fernbedienung (EF003362)
MerkmalswertNein
MerkmalsnameAusgänge, umschaltbar verzögert/unverzögert (EF006988)
MerkmalswertNein
MerkmalsnameFunktion Impulsformend (EF003403)
MerkmalswertJa
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertJa
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertJa
MerkmalsnameFunktion Stern/Dreieck (EF003380)
MerkmalswertNein
MerkmalsnameFunktion einschaltwischend (EF003378)
MerkmalswertJa
MerkmalsnameFunktion taktend mit Pause beginnend, variabel (EF003365)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Impuls beginnend, Festzeit (EF003364)
MerkmalswertJa
MerkmalsnameFunktion ansprechverzögert (EF003374)
MerkmalswertJa
MerkmalsnameMit Halbleiterausgang (EF003373)
MerkmalswertNein
MerkmalsnameFunktion ausschaltwischend (EF003402)
MerkmalswertJa
MerkmalsnameFunktion blinkend mit Pause beginnend, Festzeit (EF003363)
MerkmalswertJa
MerkmalsnameGeeignet für Frontmontage (EF020288)
MerkmalswertJa
MerkmalsnameFunktion taktend mit Impuls beginnend, variabel (EF003366)
MerkmalswertJa
MerkmalsnameAufsteckbar auf Schütz (EF006952)
MerkmalswertNein
MerkmalsnameFernbedienung möglich (EF003361)
MerkmalswertNein
MerkmalsnameAnzahl der Ausgänge, verzögert, Schließer (EF006839)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Schließer (EF006836)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Wechsler (EF006840)
Merkmalswert1
MerkmalsnameAnzahl der Ausgänge, verzögert, Öffner (EF006838)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Wechsler (EF006837)
Merkmalswert0
MerkmalsnameBreite (EF000008)
Merkmalswert48 mm
MerkmalsnameAnzahl der Ausgänge, unverzögert, Öffner (EF006835)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert58 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert84.8 mm
MerkmalsnameNennstrom (EF000001)
Merkmalswert5 A
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert100 V
MerkmalsnameBetriebsspannung DC (EF008208)
Merkmalswert5 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert100 V
MerkmalsnameZeitbereich (EF003384)
Merkmalswert0.1 s
MerkmalsnameBetriebsspannung AC 50 Hz (EF008206)
Merkmalswert5 V
MerkmalsnameBetriebsspannung AC 60 Hz (EF008207)
Merkmalswert5 V

DATASHEET - PDF

Titel
Größe
Typ
H5CX-L8-N H5CXL8NOMI H5CX6008M DE_H5CX-AD-N.pdf
7 Mbytes
H5CX-L8-N H5CXL8NOMI H5CX6008M h5cx_h7cx_brochure_de.pdf
412 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
28 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
