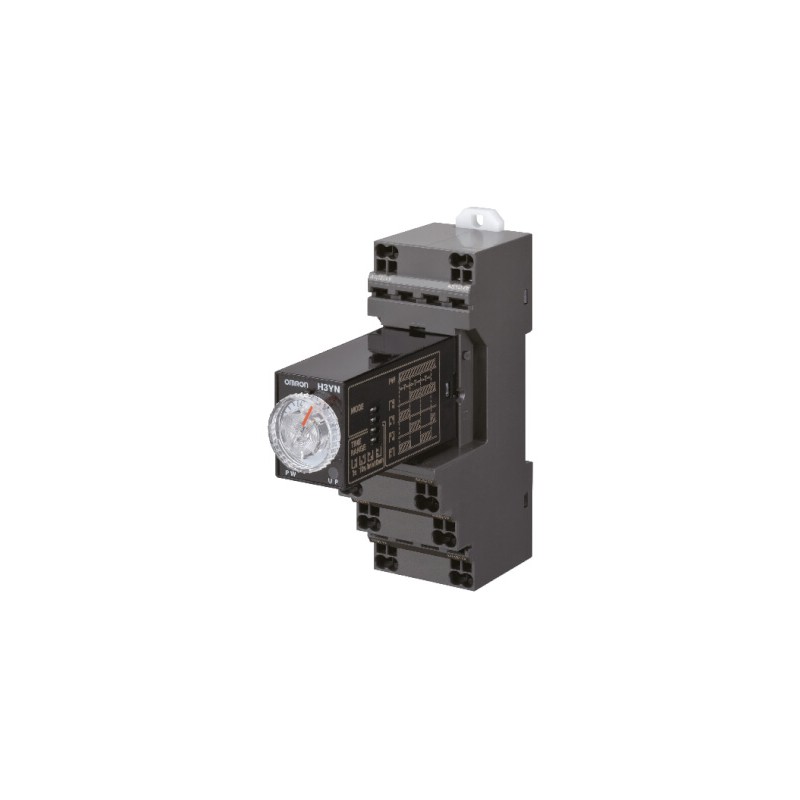

OMRON H3YN-41 DC12 H3YN8031R H3YN41DC12OMI - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

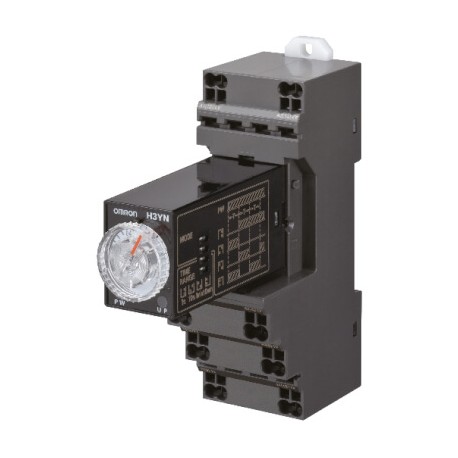

H3YN-41 DC12 H3YN8031R H3YN41DC12OMI OMRON 4PDT 0,1 min-10h 12vdc

Artikel-Nr.: H3YN-41 DC12

Code: H3YN8031R

Katalog-Zahl: H3YN41DC12OMI

Hersteller: OMRON

Beschreibung:

4PDT 0,1 min-10h 12vdc
4PDT 0.1min-10h 12Vdc
Miniaturzeitrelais, 4 Wechsler, 0,1min bis 10h, Sockelanschluss 14-polig

Kategorien:

  • Relais > Zeitrelais
  • OMRON > Zeitrelais > H3Y

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 604,19 €

Stückpreis: 60,419 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Features

Kompakte Multifunktions-Zeitrelais mit Stecksockel

  • Für eine einfache Verdrahtung ist der Stecksockel mit Push-in-Plus-Technologie erhältlich: PYF-__-PU
  • Ermöglicht einfachen Austausch und spart Zeit bei der Wartung
  • Platz sparend durch schlankes Design mit 21,5 mm Breite
  • Großer, transparenter Zeiteinstellring erleichtert die Zeiteinstellung

Ordering information

Operating modes

Control output

Supply voltage

Order code

Short-time range (0.1 s to 10 min)

Long-time range (0.1 m to 10 h)

On-delay, Interval,
Flicker OFF-start, Flicker ON Start

DPDT

24 VAC

H3YN-2-B AC24

H3YN-21-B AC24

48 VDC

H3YN-2-B DC48

H3YN-21-B DC48

24 VDC

H3YN-2-B DC24

H3YN-21-B DC24

12 VDC

H3YN-2-B DC12

H3YN-21-B DC12

100 to 120 VAC

H3YN-2-B AC100-120

H3YN-21-B AC100-120

200 to 230 VAC

H3YN-2-B AC200-230

H3YN-21-B AC200-230

100 to 110 VDC

H3YN-2-B DC100-110

H3YN-21-B DC100-110

125 VDC

H3YN-2-B DC125

H3YN-21-B DC125

4PDT

24 VAC

H3YN-4-B AC24

H3YN-41-B AC24

48 VDC

H3YN-4-B DC48

H3YN-41-B DC48

24 VDC

H3YN-4-B DC24

H3YN-41-B DC24

12 VDC

H3YN-4-B DC12

H3YN-41-B DC12

100 to 120 VAC

H3YN-4-B AC100-120

H3YN-41-B AC100-120

200 to 230 VAC

H3YN-4-B AC200-230

H3YN-41-B AC200-230

100 to 110 VDC

H3YN-4-B DC100-110

H3YN-41-B DC100-110

125 VDC

H3YN-4-B DC125

H3YN-41-B DC125

4PDT, Twin Contact

24 VDC

H3YN-4-Z-B DC24

H3YN-41-Z-B DC24

Note:There are other models with Screw socket compatibility available on request (grey version). Please contact your Omron representative for special request.

Accessories

Plug-in Socket

Type

Timer

Order code

Screwless socket with Push-in plus technology

H3YN-2-B/H3YN-21-B

PYF-08-PU-L

H3YN-4-B/H3YN-41-B/H3YN-41-Z-B

PYF-14-PU-L

Hold-down clip

Type

Order code

PYF-08-PU-L/PYF-14-PU-L

Y92H-3 (2 pcs in a pack)

Specifications

Item

H3YN-2-B/H3YN-21-B

H3YN-4-B/H3YN-41-B/H3YN-41-Z-B

Time ranges

0.1 s to 10 min (1 s, 10 s, 1 min, or 10 min max. selectable)

0.1 min to 10 h (1 min, 10 min, 1 h, or 10 h max. selectable)

Rated supply voltage1

24, 100 to 120, 200 to 230 VAC (50/60 Hz), 12, 24, 48, 100-110, 125 VDC

Pin type

Plug-in

Operating mode

ON-delay, interval, flicker OFF-start, or flicker-ON start selectable by DIP switch

Operating voltage range

85% to 110% of rated supply voltage (12 VDC: 90% to 110% of rated supply voltage)2

Reset voltage

10% max. of rated supply voltage

Control outputs

DPDT:
5 A at 250 VAC, resistive load (cosφ = 1)
The minimum applicable load is 1 mA at 5 VDC (P reference value).
Contact materials: Ag

4PDT:
3 A at 250 VAC, resistive load (cosφ = 1)
H3YN-4-B/-41-B series: The minimum applicable load is 1 mA at 1 VDC (P reference value)
H3YN-4-Z/-41-Z-B series: The minimum applicable load is 1 mA at 1 VDC (P reference value)
Contact materials: Au-clad + Ag-alloy

Accuracy of operating time

±1% FS max. (1 s range: ±1%±10 ms max.)

Setting error

±10% ±50 ms FS max.

Reset time

Min. power-opening time: 0.1 s max. (including halfway reset)

Influence of voltage

±2% FS max.

Influence of temperature

±2% FS max.

Ambient temperature

Operating: −10°C to 55°C (with no icing)
Storage: −25°C to 65°C (with no icing)

Degree of protection

IP40 (Terminal screw sections are excluded.)

Size in mm (H × W × D)

28 × 21.5 × 52.6


1.Refer to Safety Precautions for All Times when combining the timer with an AC 2-wire proximity sensor.
2.When using the H3YN in any place where the ambient temperature is more than 50°C, supply 90% to 110% of the rated voltages (12 VDC: 95% to 110% of the rated voltage).

ETIM for 671601 Relais (EC001439)

MerkmalsnameSchutzart (RT) nach IEC 61810-7 (EF016748)
MerkmalswertRT I
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP40
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFlachsteckanschluss
MerkmalsnameFunktion rückfallverzögert (EF003401)
MerkmalswertNein
MerkmalsnameGeeignet als Fernbedienung (EF003362)
MerkmalswertNein
MerkmalsnameAusgänge, umschaltbar verzögert/unverzögert (EF006988)
MerkmalswertNein
MerkmalsnameFunktion Impulsformend (EF003403)
MerkmalswertNein
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertJa
MerkmalsnameFunktion Stern/Dreieck (EF003380)
MerkmalswertNein
MerkmalsnameFunktion einschaltwischend (EF003378)
MerkmalswertNein
MerkmalsnameFunktion taktend mit Pause beginnend, variabel (EF003365)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Impuls beginnend, Festzeit (EF003364)
MerkmalswertNein
MerkmalsnameFunktion ansprechverzögert (EF003374)
MerkmalswertNein
MerkmalsnameMit Halbleiterausgang (EF003373)
MerkmalswertNein
MerkmalsnameFunktion ausschaltwischend (EF003402)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Pause beginnend, Festzeit (EF003363)
MerkmalswertNein
MerkmalsnameFunktion taktend mit Impuls beginnend, variabel (EF003366)
MerkmalswertNein
MerkmalsnameAufsteckbar auf Schütz (EF006952)
MerkmalswertNein
MerkmalsnameFernbedienung möglich (EF003361)
MerkmalswertNein
MerkmalsnameAnzahl der Ausgänge, verzögert, Schließer (EF006839)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Schließer (EF006836)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Wechsler (EF006840)
Merkmalswert4
MerkmalsnameAnzahl der Ausgänge, verzögert, Öffner (EF006838)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Wechsler (EF006837)
Merkmalswert0
MerkmalsnameBreite (EF000008)
Merkmalswert21.5 mm
MerkmalsnameAnzahl der Ausgänge, unverzögert, Öffner (EF006835)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert28 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert52.6 mm
MerkmalsnameZeitbereich (EF003384)
Merkmalswert6 s
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert12 V
