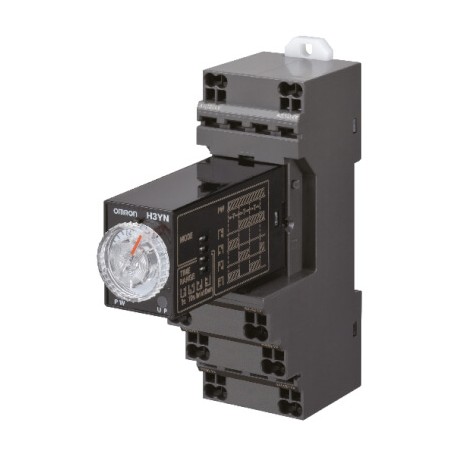

H3YN-4-B DC12 H3YN1119H H3YN4BDC12 OMRON 4PDT (0,1 s-10-3A-12 v-Dc-Spule oben
H3YN-4-B DC12
H3YN1119H
H3YN4BDC12
OMRON
4PDT (0,1 s-10-3A-12 v-Dc-Spule oben
4PDT 0.1s-10m 3A 12Vdc Spule
Zeitrelais, steckbar, 14-Pin, Multifunktion, 0.1s-10m, 4 Wechsler, 3A, 12VDC Ansteuerung, schwarz
Relais > Zeitrelais
Zeitrelais > H3Y
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Bestseller
▲Mehr Infos
▲Kompakte Multifunktions-Zeitrelais mit Stecksockel
- Für eine einfache Verdrahtung ist der Stecksockel mit Push-in-Plus-Technologie erhältlich: PYF-__-PU
- Ermöglicht einfachen Austausch und spart Zeit bei der Wartung
- Platz sparend durch schlankes Design mit 21,5 mm Breite
- Großer, transparenter Zeiteinstellring erleichtert die Zeiteinstellung
Ordering information
Note:There are other models with Screw socket compatibility available on request (grey version). Please contact your Omron representative for special request.
Accessories
Plug-in Socket
Hold-down clip
Specifications
0.1 s to 10 min (1 s, 10 s, 1 min, or 10 min max. selectable) | 0.1 min to 10 h (1 min, 10 min, 1 h, or 10 h max. selectable) | |
Rated supply voltage1 | 24, 100 to 120, 200 to 230 VAC (50/60 Hz), 12, 24, 48, 100-110, 125 VDC | |
ON-delay, interval, flicker OFF-start, or flicker-ON start selectable by DIP switch | ||
85% to 110% of rated supply voltage (12 VDC: 90% to 110% of rated supply voltage)2 | ||
DPDT: | ||
Min. power-opening time: 0.1 s max. (including halfway reset) | ||
Operating: −10°C to 55°C (with no icing) | ||
| Merkmal | Wert |
|---|---|
| Schutzart (RT) nach IEC 61810-7 (EF016748) | RT I |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Schutzart (IP) (EF005474) | IP40 |
| Spannungsart der Betriebsspannung (EF005294) | AC/DC |
| Werkstoff der Kontaktbeschichtung (EF004020) | Gold |
| Spannungsart zur Betätigung (EF008242) | DC |
| Ausführung des elektrischen Anschlusses (EF003961) | Steckanschluss |
| Werkstoff des Kontaktes (EF007544) | sonstige |
| Funktion rückfallverzögert (EF003401) | Nein |
| Geeignet als Fernbedienung (EF003362) | Nein |
| Ausgänge, umschaltbar verzögert/unverzögert (EF006988) | Nein |
| Funktion Impulsformend (EF003403) | Nein |
| Geeignet für Hutschienenmontage (EF007250) | Ja |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Funktion Stern/Dreieck (EF003380) | Nein |
| Funktion einschaltwischend (EF003378) | Ja |
| Funktion taktend mit Pause beginnend, variabel (EF003365) | Nein |
| Funktion blinkend mit Impuls beginnend, Festzeit (EF003364) | Nein |
| Funktion ansprechverzögert (EF003374) | Ja |
| Mit Halbleiterausgang (EF003373) | Nein |
| Funktion ausschaltwischend (EF003402) | Nein |
| Funktion blinkend mit Pause beginnend, Festzeit (EF003363) | Nein |
| Geeignet für Frontmontage (EF020288) | Nein |
| Funktion taktend mit Impuls beginnend, variabel (EF003366) | Nein |
| Aufsteckbar auf Schütz (EF006952) | Nein |
| Fernbedienung möglich (EF003361) | Nein |
| Anzahl der Ausgänge, verzögert, Schließer (EF006839) | 4 |
| Anzahl der Ausgänge, unverzögert, Schließer (EF006836) | 0 |
| Anzahl der Ausgänge, verzögert, Wechsler (EF006840) | 4 |
| Anzahl der Ausgänge, verzögert, Öffner (EF006838) | 4 |
| Anzahl der Ausgänge, unverzögert, Wechsler (EF006837) | 0 |
| Breite (EF000008) | 21.5 mm |
| Anzahl der Ausgänge, unverzögert, Öffner (EF006835) | 0 |
| Höhe (EF000040) | 28 mm |
| Tiefe (EF000049) | 56.6 mm |
| Nennstrom (EF000001) | 3 A |
| Betriebsspannung DC (EF008208) | 1 V |
| Zeitbereich (EF003384) | 0.1 s |
| Bemessungssteuerspeisespannung DC (EF003980) | 12 V |
| Betriebsspannung AC 50 Hz (EF008206) | 1 V |
| Betriebsspannung AC 60 Hz (EF008207) | 1 V |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGO OMRON AUTOMATION EN.pdf | 28 Mbytes |
|
| PDF KATALOG OMRON DE.pdf | 68 Mbytes |
|
| H3YN-4-B DC12 H3YN4BDC12 H3YN1119H panel_building_brochure_de.pdf | 3 Mbytes |
|
