OMRONZeitrelais H3DSH3DS-ML AC/DC H3DS8011F H3DSMLACDCOMI OMRON 17,5 mm DIN-Multifunktions

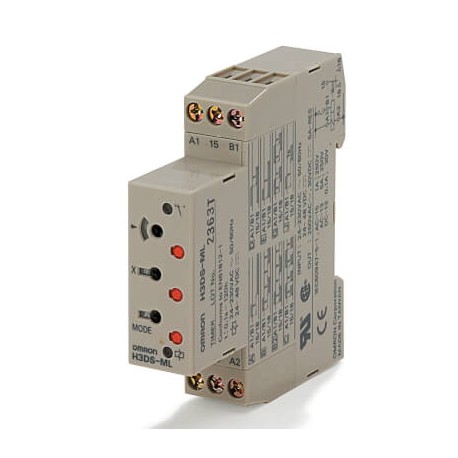

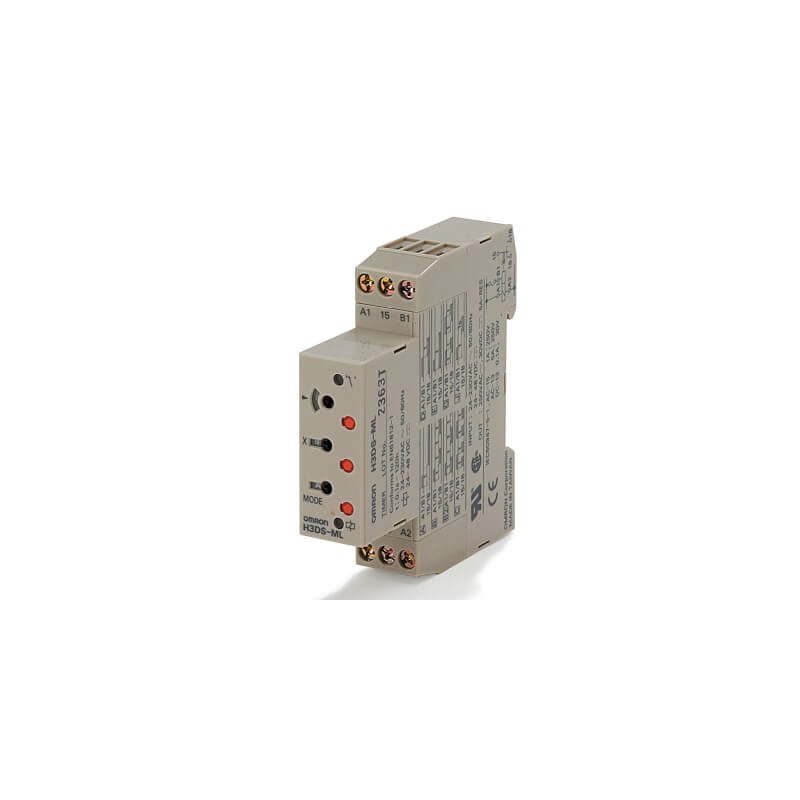

OMRON H3DS-ML AC/DC H3DS8011F H3DSMLACDCOMI - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

H3DS-ML AC/DC H3DS8011F H3DSMLACDCOMI OMRON 17,5 mm DIN-Multifunktions

Artikel-Nr.: H3DS-ML AC/DC

Code: H3DS8011F

Katalog-Zahl: H3DSMLACDCOMI

Hersteller: OMRON

Beschreibung:

17,5 mm DIN-Multifunktions
17,5 mm DIN-Multifunktionsgerät
Zeitrelais- 17,5mm breit, verriegelbar, Schraubanschlüsse- 8 Multifunktionen, Starteingang, 1 W- 0,1s..120h, SW: analoge Vorgabe- 24..230VAC(50/60Hz)/24..48VDC- IP30, Terminals IP20- UL, CSA, entspricht EN61812-1
Zeitrelais, 8 Zeitfunktionen, 24-230VAC/24-48VDC, 1 Wechsler, 5A, 17.5mm, DIN-Schiene, Schraubklemme

Kategorien:

  • Relais > Zeitrelais
  • OMRON > Zeitrelais > H3DS

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 50,81 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

TypeAnalog
Installation typeDIN rail
FunctionsMulti-functional
Size17.5 mm
Terminal typeScrew
Operating modeFlicker OFF Start (Power ON Start), Flicker OFF Start (Signal Start), Flicker ON Start (Power ON Start), Flicker ON Start (Signal Start), Interval (Power ON Start), Interval (Signal Start), ON Delay (Power ON Start), ON Delay (Signal Start), One-shot Output (Power ON Start), One-shot Output (Signal Start), Signal ON/OFF Delay
Output typeRelay
Contact descriptionSPDT
Time range0.1 s - 120 h
Supply voltage AC24-230 V
Supply voltage DC24-48 V

Zubehör

Y92S-38Einstell- und Blockierwerkzeug für H3DS

ETIM for 670946 Relais (EC001439)

MerkmalsnameSchutzart (RT) nach IEC 61810-7 (EF016748)
MerkmalswertRT I
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP30
MerkmalsnameSpannungsart der Betriebsspannung (EF005294)
MerkmalswertAC/DC
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameWerkstoff des Kontaktes (EF007544)
Merkmalswertsonstige
MerkmalsnameFunktion rückfallverzögert (EF003401)
MerkmalswertJa
MerkmalsnameGeeignet als Fernbedienung (EF003362)
MerkmalswertJa
MerkmalsnameAusgänge, umschaltbar verzögert/unverzögert (EF006988)
MerkmalswertNein
MerkmalsnameFunktion Impulsformend (EF003403)
MerkmalswertNein
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertJa
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertNein
MerkmalsnameFunktion Stern/Dreieck (EF003380)
MerkmalswertNein
MerkmalsnameFunktion einschaltwischend (EF003378)
MerkmalswertJa
MerkmalsnameFunktion taktend mit Pause beginnend, variabel (EF003365)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Impuls beginnend, Festzeit (EF003364)
MerkmalswertNein
MerkmalsnameFunktion ansprechverzögert (EF003374)
MerkmalswertJa
MerkmalsnameMit Halbleiterausgang (EF003373)
MerkmalswertNein
MerkmalsnameFunktion ausschaltwischend (EF003402)
MerkmalswertJa
MerkmalsnameFunktion blinkend mit Pause beginnend, Festzeit (EF003363)
MerkmalswertNein
MerkmalsnameGeeignet für Frontmontage (EF020288)
MerkmalswertNein
MerkmalsnameFunktion taktend mit Impuls beginnend, variabel (EF003366)
MerkmalswertJa
MerkmalsnameAufsteckbar auf Schütz (EF006952)
MerkmalswertNein
MerkmalsnameFernbedienung möglich (EF003361)
MerkmalswertNein
MerkmalsnameAnzahl der Ausgänge, verzögert, Schließer (EF006839)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Schließer (EF006836)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Wechsler (EF006840)
Merkmalswert1
MerkmalsnameAnzahl der Ausgänge, verzögert, Öffner (EF006838)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Wechsler (EF006837)
Merkmalswert0
MerkmalsnameBreite (EF000008)
Merkmalswert22.5 mm
MerkmalsnameAnzahl der Ausgänge, unverzögert, Öffner (EF006835)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert79 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert100 mm
MerkmalsnameNennstrom (EF000001)
Merkmalswert5 A
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert24 V
MerkmalsnameBetriebsspannung DC (EF008208)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert24 V
MerkmalsnameZeitbereich (EF003384)
Merkmalswert0.1 s
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert24 V
MerkmalsnameBetriebsspannung AC 50 Hz (EF008206)
Merkmalswert0 V
MerkmalsnameBetriebsspannung AC 60 Hz (EF008207)
Merkmalswert0 V
