OMRONZeitrelais H3DSH3DS-AL AC/DC H3DS8009D H3DSALACDCOMI OMRON 17,5 mm DIN-Basis-Delay ON

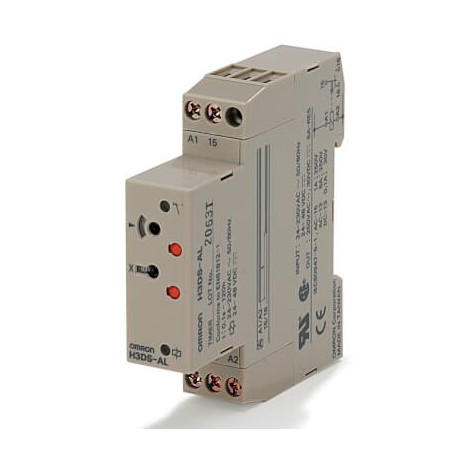

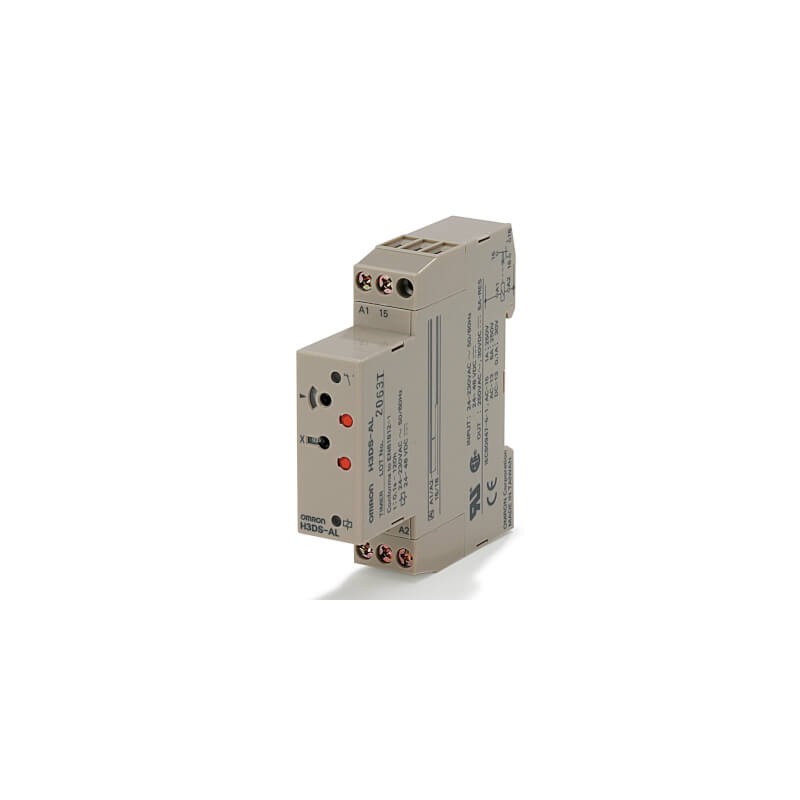

OMRON H3DS-AL AC/DC H3DS8009D H3DSALACDCOMI - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

H3DS-AL AC/DC H3DS8009D H3DSALACDCOMI OMRON 17,5 mm DIN-Basis-Delay ON

Artikel-Nr.: H3DS-AL AC/DC

Code: H3DS8009D

Katalog-Zahl: H3DSALACDCOMI

Hersteller: OMRON

Beschreibung:

17,5 mm DIN-Basis-Delay ON
17,5 mm DIN-Basisverzögerung auf EIN
Zeitrelais- 17,5mm breit, verriegelbar, Schraubanschlüsse- Ansprechverzögert, 1 W- 0,1s..120h, SW: analoge Vorgabe- 24..230VAC(50/60Hz)/24..48VDC- IP30, Terminals IP20- UL, CSA, entspricht EN61812-1
Zeitrelais, ansprechverzögert, 24-230VAC/24-48VDC, 1 Wechsler, 5A, 17.5mm, DIN-Schiene, Schraubklemme

Kategorien:

  • Relais > Zeitrelais
  • OMRON > Zeitrelais > H3DS

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 39,31 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

TypeAnalog
Installation typeDIN rail
FunctionsSingle function
Size17.5 mm
Terminal typeScrew
Operating modeON Delay (Power ON Start)
Output typeRelay
Contact descriptionSPDT
Time range0.1 s - 120 h
Supply voltage AC24-230 V
Supply voltage DC24-48 V

Zubehör

Y92S-38Einstell- und Blockierwerkzeug für H3DS

ETIM for 670944 Relais (EC001439)

MerkmalsnameSchutzart (RT) nach IEC 61810-7 (EF016748)
MerkmalswertRT I
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP30
MerkmalsnameSpannungsart der Betriebsspannung (EF005294)
MerkmalswertAC/DC
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameWerkstoff des Kontaktes (EF007544)
Merkmalswertsonstige
MerkmalsnameFunktion rückfallverzögert (EF003401)
MerkmalswertNein
MerkmalsnameGeeignet als Fernbedienung (EF003362)
MerkmalswertJa
MerkmalsnameAusgänge, umschaltbar verzögert/unverzögert (EF006988)
MerkmalswertNein
MerkmalsnameFunktion Impulsformend (EF003403)
MerkmalswertNein
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertJa
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertNein
MerkmalsnameFunktion Stern/Dreieck (EF003380)
MerkmalswertNein
MerkmalsnameFunktion einschaltwischend (EF003378)
MerkmalswertJa
MerkmalsnameFunktion taktend mit Pause beginnend, variabel (EF003365)
MerkmalswertJa
MerkmalsnameFunktion blinkend mit Impuls beginnend, Festzeit (EF003364)
MerkmalswertNein
MerkmalsnameFunktion ansprechverzögert (EF003374)
MerkmalswertJa
MerkmalsnameMit Halbleiterausgang (EF003373)
MerkmalswertNein
MerkmalsnameFunktion ausschaltwischend (EF003402)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Pause beginnend, Festzeit (EF003363)
MerkmalswertNein
MerkmalsnameGeeignet für Frontmontage (EF020288)
MerkmalswertNein
MerkmalsnameFunktion taktend mit Impuls beginnend, variabel (EF003366)
MerkmalswertNein
MerkmalsnameAufsteckbar auf Schütz (EF006952)
MerkmalswertNein
MerkmalsnameFernbedienung möglich (EF003361)
MerkmalswertNein
MerkmalsnameAnzahl der Ausgänge, verzögert, Schließer (EF006839)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Schließer (EF006836)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Wechsler (EF006840)
Merkmalswert1
MerkmalsnameAnzahl der Ausgänge, verzögert, Öffner (EF006838)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Wechsler (EF006837)
Merkmalswert0
MerkmalsnameBreite (EF000008)
Merkmalswert17.5 mm
MerkmalsnameAnzahl der Ausgänge, unverzögert, Öffner (EF006835)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert79 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert100 mm
MerkmalsnameNennstrom (EF000001)
Merkmalswert5 A
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert24 V
MerkmalsnameBetriebsspannung DC (EF008208)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert24 V
MerkmalsnameZeitbereich (EF003384)
Merkmalswert0.1 s
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert24 V
MerkmalsnameBetriebsspannung AC 50 Hz (EF008206)
Merkmalswert0 V
MerkmalsnameBetriebsspannung AC 60 Hz (EF008207)
Merkmalswert0 V

DATASHEET - PDF

Titel
Größe
Typ
H3DS-AL AC/DC H3DSALACDCOMI H3DS8009D screwless_clamp_brochure_de.pdf
444 Kbytes
PDF CATALOGO OMRON AUTOMATION EN
28 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
