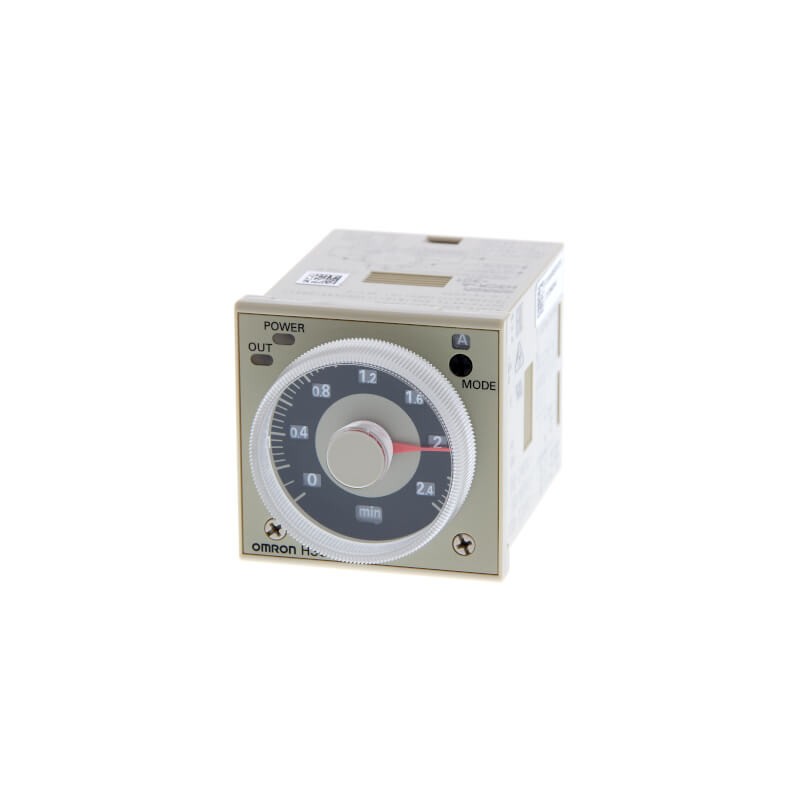

OMRON H3CR-A-301 AC24-48/DC12-48 H3CR8103M H3CRA301AC2448DC1248OMI - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

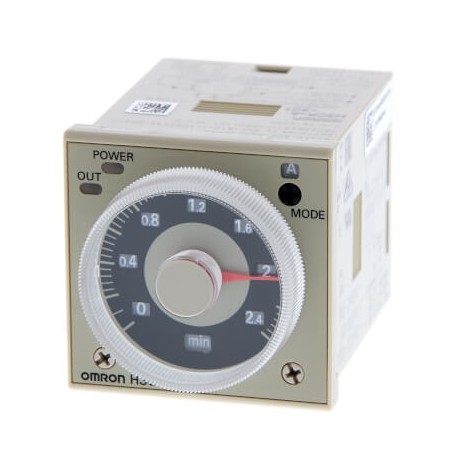

H3CR-A-301 AC24-48/DC12-48 H3CR8103M H3CRA301AC2448DC1248OMI OMRON Multifunktions-48x48

Artikel-Nr.: H3CR-A-301 AC24-48/DC12-48

Code: H3CR8103M

Katalog-Zahl: H3CRA301AC2448DC1248OMI

Hersteller: OMRON

Beschreibung:

Multifunktions-48x48
Multifunktion 48x48
Zeitrelais- 11-Pin Rundsockel, Frontmaß: 48x48mm²- 8 Zeitfunktionen, 3 Spannungseingänge- Zeitbereich: 0,1s..600h, SW: analoge Vorgabe- 2 Zeitwechsler- IP40 (Frontseite)- LR, UL, CSA, entspricht EN61812-1
Analoges Multifunktionszeitrelais, 8-Pin, 48x48mm², 3 Eingänge (open collector), 0,05s..600h, 2 W

Kategorien:

  • Relais > Zeitrelais
  • OMRON > Zeitrelais > H3CR

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 85,75 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

TypeAnalog
Installation typeSocket
FunctionsMulti-functional
Size1/16 DIN (48 x 48 mm)
Terminal typePlug-in
Operating modeFlicker OFF Start (Signal Start), Flicker ON Start (Signal Start), Interval (Signal Start), OFF Delay (Signal), ON Delay (Signal Start), Signal ON/OFF Delay
Output typeRelay
Contact descriptionDPDT
Time range0.1 s - 600 h
Supply voltage AC24-48 V
Supply voltage DC12-48 V
Number of pin contact11
InputsNo-voltage

Zubehör

P3GA-11Sockel mit rückseitigen Anschlüssen, 11-polig, Schraubklemmen, für Fronttafeleinbau
Y92A-48BSchutzabdeckung für 1/16 DIN-Gerät, Hartkunststoff
Y92F-30Adapter zum Fronttafeleinbau für 1/16 DIN-Gerät
Y92F-73Zeitrelais

ETIM for 667930 Relais (EC001439)

MerkmalsnameSchutzart (RT) nach IEC 61810-7 (EF016748)
MerkmalswertRT I
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP40
MerkmalsnameSpannungsart der Betriebsspannung (EF005294)
MerkmalswertAC/DC
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
MerkmalswertSilber
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckanschluss
MerkmalsnameWerkstoff des Kontaktes (EF007544)
Merkmalswertsonstige
MerkmalsnameFunktion rückfallverzögert (EF003401)
MerkmalswertNein
MerkmalsnameGeeignet als Fernbedienung (EF003362)
MerkmalswertNein
MerkmalsnameAusgänge, umschaltbar verzögert/unverzögert (EF006988)
MerkmalswertNein
MerkmalsnameFunktion Impulsformend (EF003403)
MerkmalswertNein
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertJa
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertNein
MerkmalsnameFunktion Stern/Dreieck (EF003380)
MerkmalswertNein
MerkmalsnameFunktion einschaltwischend (EF003378)
MerkmalswertJa
MerkmalsnameFunktion taktend mit Pause beginnend, variabel (EF003365)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Impuls beginnend, Festzeit (EF003364)
MerkmalswertNein
MerkmalsnameFunktion ansprechverzögert (EF003374)
MerkmalswertJa
MerkmalsnameMit Halbleiterausgang (EF003373)
MerkmalswertNein
MerkmalsnameFunktion ausschaltwischend (EF003402)
MerkmalswertNein
MerkmalsnameFunktion blinkend mit Pause beginnend, Festzeit (EF003363)
MerkmalswertNein
MerkmalsnameGeeignet für Frontmontage (EF020288)
MerkmalswertJa
MerkmalsnameFunktion taktend mit Impuls beginnend, variabel (EF003366)
MerkmalswertJa
MerkmalsnameAufsteckbar auf Schütz (EF006952)
MerkmalswertNein
MerkmalsnameFernbedienung möglich (EF003361)
MerkmalswertNein
MerkmalsnameAnzahl der Ausgänge, verzögert, Schließer (EF006839)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Schließer (EF006836)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, verzögert, Wechsler (EF006840)
Merkmalswert2
MerkmalsnameAnzahl der Ausgänge, verzögert, Öffner (EF006838)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, unverzögert, Wechsler (EF006837)
Merkmalswert0
MerkmalsnameBreite (EF000008)
Merkmalswert48 mm
MerkmalsnameAnzahl der Ausgänge, unverzögert, Öffner (EF006835)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert48 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert68 mm
MerkmalsnameNennstrom (EF000001)
Merkmalswert5 A
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert24 V
MerkmalsnameBetriebsspannung DC (EF008208)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert24 V
MerkmalsnameZeitbereich (EF003384)
Merkmalswert0.1 s
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert12 V
MerkmalsnameBetriebsspannung AC 50 Hz (EF008206)
Merkmalswert0 V
MerkmalsnameBetriebsspannung AC 60 Hz (EF008207)
Merkmalswert0 V
