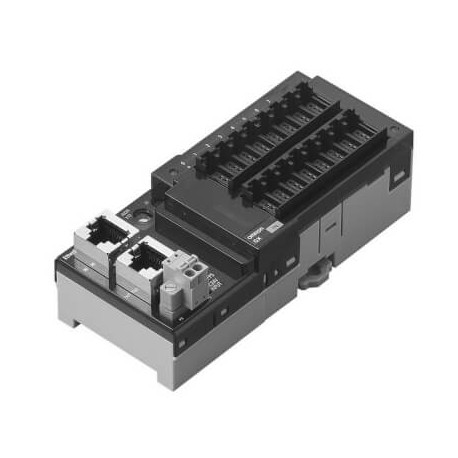

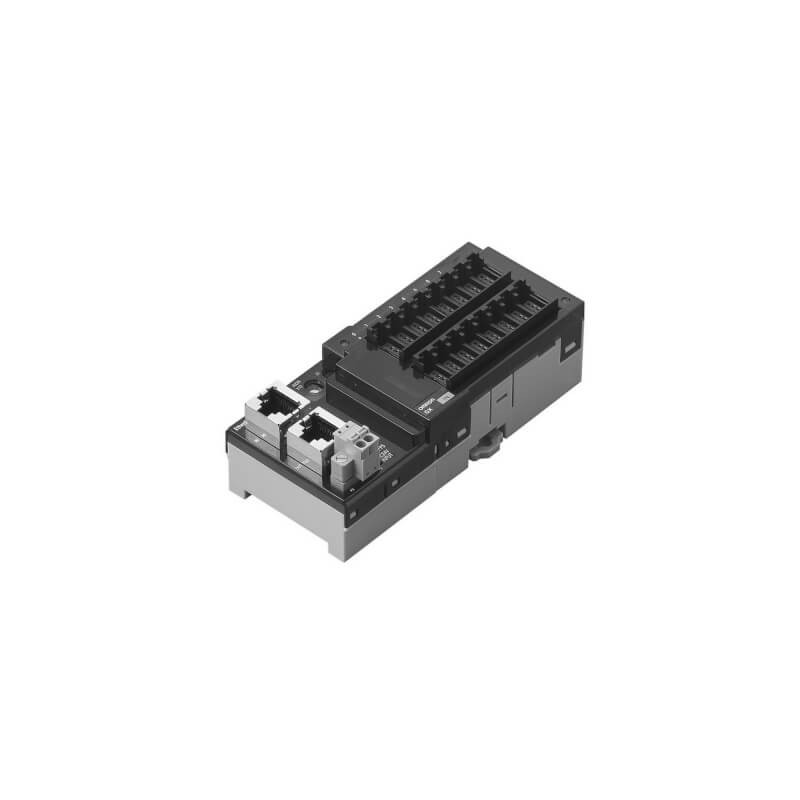

GX-MD1618 GX 5003M GXMD1618 OMRON EtherCAT digital I/O unit, 8 x inputs + 8 x ausgänge, NPN -, e -, MIT conn..
GX-MD1618
GX 5003M
GXMD1618
OMRON
EtherCAT digital I/O unit, 8 x inputs + 8 x ausgänge, NPN -, e -, MIT connectors (not included)
EtherCAT digitaler I/O-Einheit, 8 x Eingänge + 8 x Ausgänge, NPN, e-CON-Anschlüsse (nicht im Lieferumfang enthalten)
Speicherprogrammierbare Steuerung- Feldbusmodul EtherCat- 8 Digitalreingänge, 8 Transistorausgänge npn- 24VDC, Hochgeschwindigkeit- 24VDC, 0,5A, 2A je Gruppe- Erweiterbar- eCon Steckverbinder, 4-polig- IP20- CE
EtherCat-Modul, 8 Digitalreingänge, 8 Transistorausgänge npn, 24VDC, 0,5A, Erweiterbar, eCon Steckverbinder
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Dezentrale E/A > Andere Dezentrale E/A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Bestseller
▲Mehr Infos
▲Technische Daten
| Communication port(s) | EtherCAT Slave |
| Type of module | Digital I/O |
| I/O connection type | e-Con (plug not included) |
| Connection method | 3-wire |
| Number of digital inputs | 8 |
| Digital input type | NPN |
| Permitted voltage at input | 0-26.4 V |
| Number of digital outputs | 8 |
| Digital output type | NPN |
| Permitted voltage at output | 0-26.4 V |
| Output current | 0.5 A |
| Short-circuit protected outputs | |
| Number of IOV (V+) terminals | 18 |
| Number of IOG (V-) terminals | 18 |
| Number of COM terminals | 0 |
| I/O system | None |
| Degree of protection (IP) | IP20 |
| Product Height (unpacked) | 52 mm |
| Product Width (unpacked) | 115 mm |
| Product Depth (unpacked) | 49.8 mm |
| Product Weight (unpacked) | 140 g |
Zubehör
| GX-JC03 | EtherCAT Abzweigmodult, 3 Port, 24 V DC Spannungsversorgung | ||
| GX-JC06 | EtherCAT Abzweigmodul, 6 Port, 24 V DC Spannungsversorgung | ||
| GX-JC06-H | 6-Port EtherCAT Junction-Modul, 24-VDC-Stromversorgung, mit Knoten-Schaltern | ||
| XS6W-6LSZH8SS100CM-Y | Ethernet Patch-Kabel, F/UTP, Cat.6A, 1,0 m LSZH (gelb) | ||
| XS6W-6LSZH8SS200CM-Y | Ethernet Patch-Kabel, F/UTP, Cat.6A, 2,0 m LSZH (gelb) | ||
| XS6W-6LSZH8SS20CM-Y | Ethernet Patch-Kabel, F/UTP, Cat.6A, 0,2 m LSZH (gelb) | ||
| XS6W-6LSZH8SS500CM-Y | Ethernet Patch-Kabel, F/UTP, Cat.6A, 5,0 m LSZH (gelb) | ||
| XS6W-6LSZH8SS50CM-Y | Ethernet Patch-Kabel, F/UTP, Cat.6A, 0,5 m LSZH (gelb) |
| Merkmal | Wert |
|---|---|
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Art der Eingangsspannung (EF003033) | DC |
| Art der Ausgangsspannung (EF008222) | DC |
| Schutzart (IP) (EF005474) | IP20 |
| Performance Level nach EN ISO 13849-1 (EF007399) | Level a |
| Art des Digitalausgangs (EF003601) | Transistor |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| SIL nach IEC 61508 (EF009889) | ohne |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Funkstandard UMTS (EF008525) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Systemkomponente (EF004118) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Nein |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| IO-Link Master (EF007298) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Eingangsstrom bei Signal 1 (EF001428) | 6 mA |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der digitalen Ausgänge (EF001993) | 8 |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 2 |
| Ausgangsstrom (EF003202) | 0.5 A |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Breite (EF000008) | 115 mm |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der digitalen Eingänge (EF001992) | 8 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Höhe (EF000040) | 52 mm |
| Tiefe (EF000049) | 49.8 mm |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Zulässige Spannung am Eingang (EF007554) | 0 V |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0.1 ms |
| Zulässige Spannung am Ausgang (EF007553) | 0 V |
| Versorgungsspannung DC (EF007534) | 20.4 V |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGO OMRON AUTOMATION EN.pdf | 19 Mbytes |
|
| PDF KATALOG OMRON DE.pdf | 68 Mbytes |
|
| GX-MD1618 GXMD1618 GX 5003M ES_GX-ID1611.pdf | 7 Mbytes |
|
