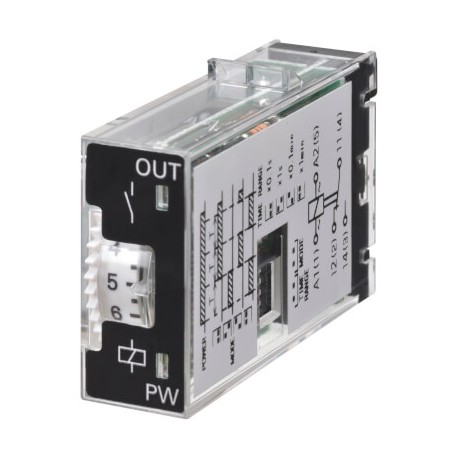

G9EC-1-B DC24
121136
G9EC1BDC24
OMRON
1
Powerrelais
Leiterplattenrelais > Andere Leiterplattenrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Operating modes | Control output | Supply voltage | Order code | |
|---|---|---|---|---|
Short-time range (0.1 s to 10 min) | Long-time range (0.1 m to 10 h) | |||
On-delay, Interval, | SPDT | 24 VAC | H3RN-1-B AC24 | H3RN-11-B AC24 |
24 VDC | H3RN-1-B DC24 | H3RN-11-B DC24 | ||
12 VDC | H3RN-1-B DC12 | H3RN-11-B DC12 | ||
DPST-NO | 24 VAC | H3RN-2-B AC24 | H3RN-21-B AC24 | |
24 VDC | H3RN-2-B DC24 | H3RN-21-B DC24 | ||
12 VDC | H3RN-2-B DC12 | H3RN-21-B DC12 | ||
Type | Timer | Order code |
|---|---|---|
Screwless socket with Push-in plus | H3RN-1-B/-11-B | P2RF-05-PU |
H3RN-2-B/-21-B | P2RF-08-PU |
Item | H3RN-1-B/H3RN-2-B | H3RN-11-B/H3RN-21-B |
|---|---|---|
Time ranges | 0.1 s to 10 min (1 s, 10 s, 1 min, or 10 min max. selectable) | 0.1 min to 10 h (1 min, 10 min, 1 h, or 10 h max. selectable) |
Rated supply voltage | 24 VAC (50/60 Hz); 12, 24 VDC | |
Pin type | Plug-in | |
Operating mode | ON-delay, interval, flicker OFF-start, or flicker-ON start selectable by DIP switch | |
Operating voltage range | 85% to 110% of rated supply voltage (12 VDC: 90% to 110% of rated supply voltage) | |
Reset voltage | 10% max. of rated supply voltage | |
Control outputs | 3 A at 250 VAC, resistive load (cosφ = 1) (G6B-2_14P-FD-US used (Contact materials: AgSnIn)) | |
Accuracy of operating time | ±1% FS max. (1 s range: ±1%±10 ms max.) | |
Setting error | ±15% ±50 ms FS max. | |
Reset time | Min. power-opening time: 12, 24 VDC: 0.1 s max. (including halfway reset) | |
Influence of voltage | ±2% FS max. | |
Influence of temperature | ±2% FS max. | |
Ambient temperature | Operating: −10°C to 55°C (with no icing) | |
Degree of protection | IP40 (Terminal screw sections are excluded.) | |
Size in mm (H × W × D) | 31.2×12.8×47.2 | |
1.Refer to Safety Precautions for All Times when combining the timer with an AC 2-wire proximity sensor.
2.When using the H3RN in any place where the ambient temperature is more than 50°C, supply 90% to 110% of the rated voltages (12 VDC: 95% to 110% of the rated voltage).
