OMRONHalbleiterrelais G3PJG3PJ-515B DC12-24 G3PJ2011B G3PJ515BDC1224 OMRON Relais Solid-State-23A 100-480Vca Einphasig DIN-Schiene Mit..

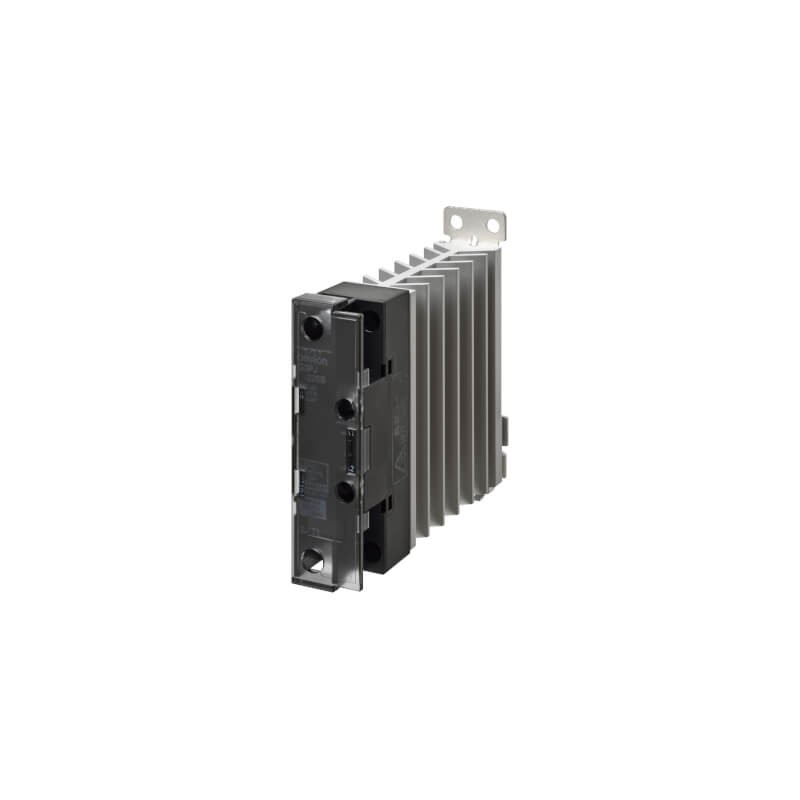

OMRON G3PJ-515B DC12-24 G3PJ2011B G3PJ515BDC1224 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

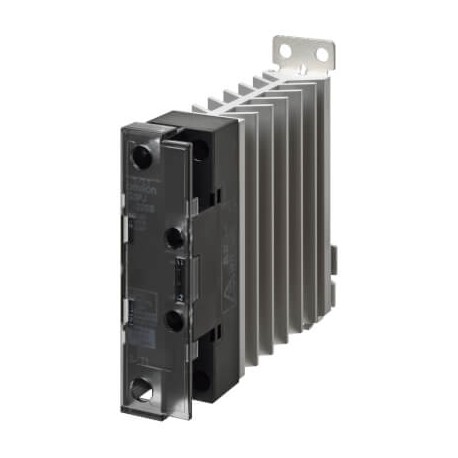

G3PJ-515B DC12-24 G3PJ2011B G3PJ515BDC1224 OMRON Relais Solid-State-23A 100-480Vca Einphasig DIN-Schiene Mit..

Artikel-Nr.: G3PJ-515B DC12-24

Code: G3PJ2011B

Katalog-Zahl: G3PJ515BDC1224

Hersteller: OMRON

Beschreibung:

Relais Solid-State-23A 100-480Vca Einphasig DIN-Schiene Mit disp
Solid State Relais 23A 100-480VAC Einphasen-DIN-Schiene mit Disp.
Halbleiterrelais, 1-phasig, 23A, 100-480V AC, mit Kühlkörper, DIN-Hutschiene, Eingangsspannung 12-24V DC, Schraubanschluss

Kategorien:

  • Relais > Halbleiterrelais
  • OMRON > Halbleiterrelais > G3PJ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 904,17 €

Stückpreis: 90,417 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

ApplicationON/OFF control
Number of phases1
Number of poles1
Mounting methodDIN rail/screw
Terminal typeScrew
Complete with socket
LED indicator
Rated operational voltage, AC100-480 V
Operating voltage range, AC75-528 V
Rated operation current Ie at AC-123 A
Rated load current Close mounting15 A
Permissible I²t value1350 A²s
Product Height (unpacked)100 mm
Product Width (unpacked)22.5 mm
Product Depth (unpacked)100 mm
Supply voltage DC12-24 V
Control current max.7 mA
Must operate voltage max.9.6 V
Must release voltage min.1 V
Maximum operating temperature80 °C
Minimum operating temperature-30 °C
IsolationPhototriac
Switching at zero-crossing
Communication port(s)None

ETIM for 669945 Relais (EC002055)

MerkmalsnameSpannungsart der Betriebsspannung (EF005294)
MerkmalswertAC
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC
MerkmalsnameGeeignet für Reiheneinbau (EF001126)
MerkmalswertNein
MerkmalsnameBemessungsbetriebsstrom Ie bei AC-1 (EF006069)
Merkmalswert23 A
MerkmalsnameAnzahl der Phasen (EF000351)
Merkmalswert1
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert12 V
MerkmalsnameBetriebsspannung AC 50 Hz (EF008206)
Merkmalswert100 V
MerkmalsnameBetriebsspannung AC 60 Hz (EF008207)
Merkmalswert100 V

DATASHEET - PDF

Titel
Größe
Typ
G3PJ-515B DC12-24 G3PJ515BDC1224 G3PJ2011B g3pj_brochure_de.pdf
863 Kbytes
G3PJ-515B DC12-24 G3PJ515BDC1224 G3PJ2011B industrial_relays_brochure_de.pdf
2 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
