OMRONOptische SensorenE3XE3X-NAG11 2M E3X 7003M E3XNAG112MOMS OMRON Handbuch dc-3h NPN Timing. Aufgedeckt. marken

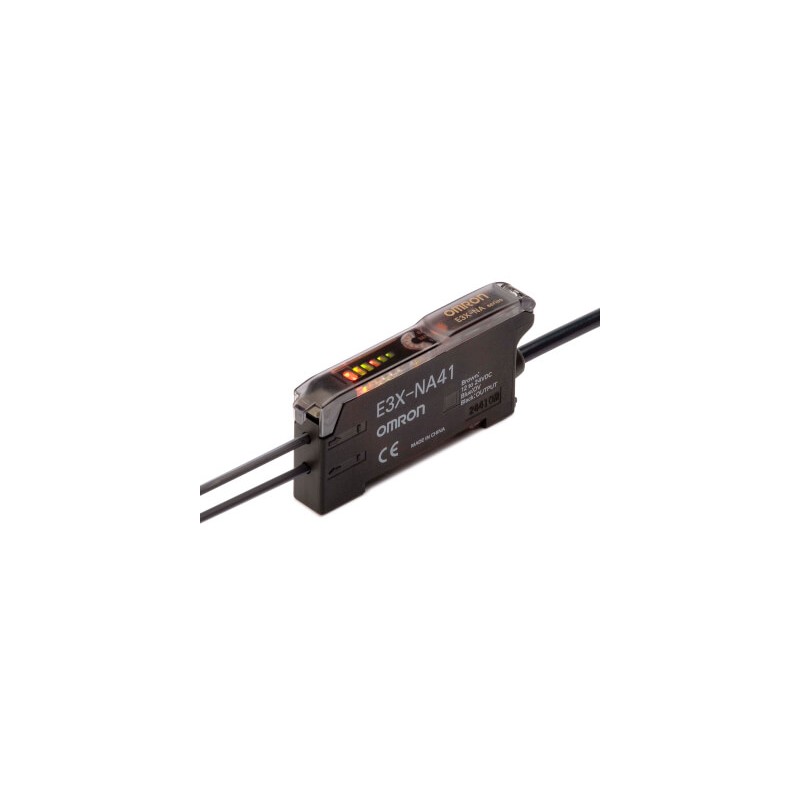

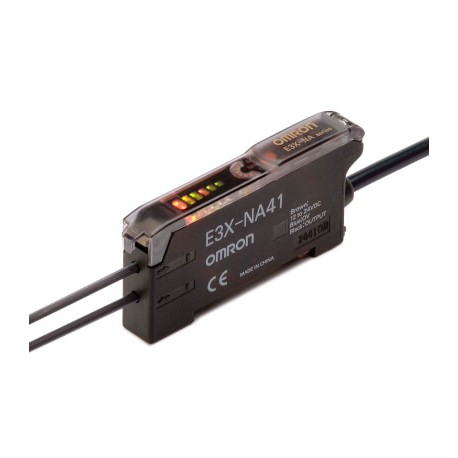

OMRON E3X-NAG11 2M E3X 7003M E3XNAG112MOMS - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E3X-NAG11 2M E3X 7003M E3XNAG112MOMS OMRON Handbuch dc-3h NPN Timing. Aufgedeckt. marken

Artikel-Nr.: E3X-NAG11 2M

Code: E3X 7003M

Katalog-Zahl: E3XNAG112MOMS

Hersteller: OMRON

Beschreibung:

Handbuch dc-3h NPN Timing. Aufgedeckt. marken
Manuelles CC 3h NPN Timing. UVEK. Schutzmarken
Lichtleiterverstärker, LED-Balkenanzeige, DC, 3-adrig, NPN, grüne LED, 2-m-Kabel

Kategorien:

  • Sensoren > Lichtleitersensor/Lichtleiterverstärker
  • OMRON > Optische Sensoren > E3X

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Features

Digitaler Lichtleiterverstärker mit Potentiometereinstellung

Der E3X-NA ist mit seiner schnellen und einfachen Potentiometereinstellung und der Balkendiagrammanzeige der ideale Verstärker für Lichtleiter-Standardanwendungen.

  • Einfache Einstellung mittels Potentiometer
  • Schutz vor gegenseitiger Beeinflussung
  • Ausführungen mit erhöhter Wasserbeständigkeit

Simple adjustment

simple adjustment 01 prod

Balkenanzeige mit Anzeigen für Lichtintensität, Schalterstatus und Schwellenwert.

simple adjustment 02 prod

Einfache Empfindlichkeitseinstellung mittels Potentiometer.

Ordering information

Pre-wired

Item

Order code (for pre-wired types with 2 m cable length)

NPN output

PNP output

Standard

E3X-NA11 2M

E3X-NA41 2M

Enhanced water resistance

E3X-NA11V 2M

E3X-NA41V 2M

Connector version

Item

Order code

NPN output

PNP output

Standard (fiber amplifier connector)1

E3X-NA6

E3X-NA8

Enhanced water resistance
(M8 4-pin connector)

E3X-NA14V

E3X-NA44V

Fiber amplifier connectors

Shape

Type

Comment

Order code


Fiber amplifier connector

2 m PVC cable

E3X-CN21


30 cm PVC cable
with M12 plug connector (4 pin)

E3X-CN21-M1J 0.3M

30 cm PVC cable
with M8 plug connector (4 pin)

E3X-CN21-M3J-2 0.3M

Specifications

Item

Standard

Enhanced water resistance

Output

NPN output

E3X-NA11, E3X-NA6

E3X-NA11V, E3X-NA14V

PNP output

E3X-NA41, E3X-NA8

E3X-NA41V, E3X-NA44V

Light source (wave length)

Red LED (625 nm)

Power supply voltage

12 to 24 VDC±10%, ripple (p-p): 10% max.

Protective circuit

Reverse polarity protection, output short-circuit protection, mutual interference prevention

Response time

Operation or reset: 200 µs max.

Sensitivity setting

8-turn endless adjuster (potentiometer)

Functions

OFF-delay timer: 40 ms (fixed)

Degree of protection

IEC 60529 IP50 (with protective cover attached)

IEC 60529 IP66 (with protective cover attached)


1.Order connector separately.

ETIM for 239767 Sensoren (EC002651)

MerkmalsnameSpannungsart (EF000187)
MerkmalswertDC
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertQuader
MerkmalsnameLaserschutzklasse (EF004027)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP50
MerkmalsnameEinstellverfahren (EF003994)
Merkmalswertmanuelle Einstellung
MerkmalsnameAnzeige (EF000350)
MerkmalswertBalkenanzeige
MerkmalsnameAusführung der Schaltfunktion (EF003963)
Merkmalswertprogrammierbar/konfigurierbar
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertKabel
MerkmalsnameWerkstoff des LWL-Faserkerns (EF004137)
MerkmalswertKunststoff
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameLichtart (EF004029)
MerkmalswertGrünlicht
MerkmalsnameWerkstoff des Kabelmantels (EF004136)
MerkmalswertPolyvinylchlorid (PVC)
MerkmalsnameAusführung des Schaltausgangs (EF003962)
MerkmalswertNPN
MerkmalsnameBetriebsmittel-Schutzklasse (EF003982)
MerkmalswertSchutzklasse 0
MerkmalsnameAnalogausgang -10 V ... +10 V (EF006809)
MerkmalswertNein
MerkmalsnameAnalogausgang 0 V ... 10 V (EF006807)
MerkmalswertNein
MerkmalsnameAnalogausgang 0 mA ... 20 mA (EF006808)
MerkmalswertNein
MerkmalsnameMit Austastfunktion (EF003968)
MerkmalswertNein
MerkmalsnameAnalogausgang 4 mA ... 20 mA (EF006810)
MerkmalswertNein
MerkmalsnameMit Zeitfunktion (EF003582)
MerkmalswertJa
MerkmalsnameAWG-Nummer (EF007010)
Merkmalswert24
MerkmalsnameLeerlaufstrom (EF004028)
Merkmalswert35 mA
MerkmalsnameAnzahl der Halbleiter-Ausgänge mit Meldefunktion (EF003945)
Merkmalswert1
MerkmalsnameHöhe des Verstärkers (EF007284)
Merkmalswert31.5 mm
MerkmalsnameLänge des Verstärkers (EF007335)
Merkmalswert67.3 mm
MerkmalsnameMax. Ausgangsstrom (EF001315)
Merkmalswert50 mA
MerkmalsnameSchaltfrequenz (EF003587)
Merkmalswert2500 Hz
MerkmalsnameAnzahl der kontaktbehafteten Ausgänge mit Meldefunktion (EF003946)
Merkmalswert1
MerkmalsnameBreite des Verstärkers (EF007095)
Merkmalswert10 mm
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert12 V
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-25 °C

DATASHEET - PDF

Titel
Größe
Typ
E3X-NAG11 2M E3XNAG112MOMS E3X 7003M e23e_e3x_na_super_manual_fiber_amplifier_datasheet_de.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
28 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
