OMRONSicherheitstechnik G9SA/BG9SA-TH301 AC/DC24 G9SA6006R G9SATH301ACDC24 OMRON Modul Sicherheits-Steuergeräten 3PST-NA SPST-NC 24Vca/dc

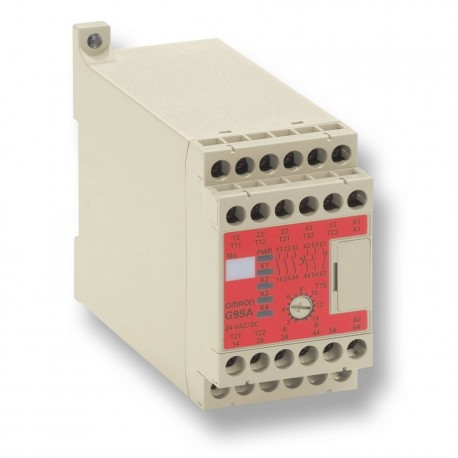

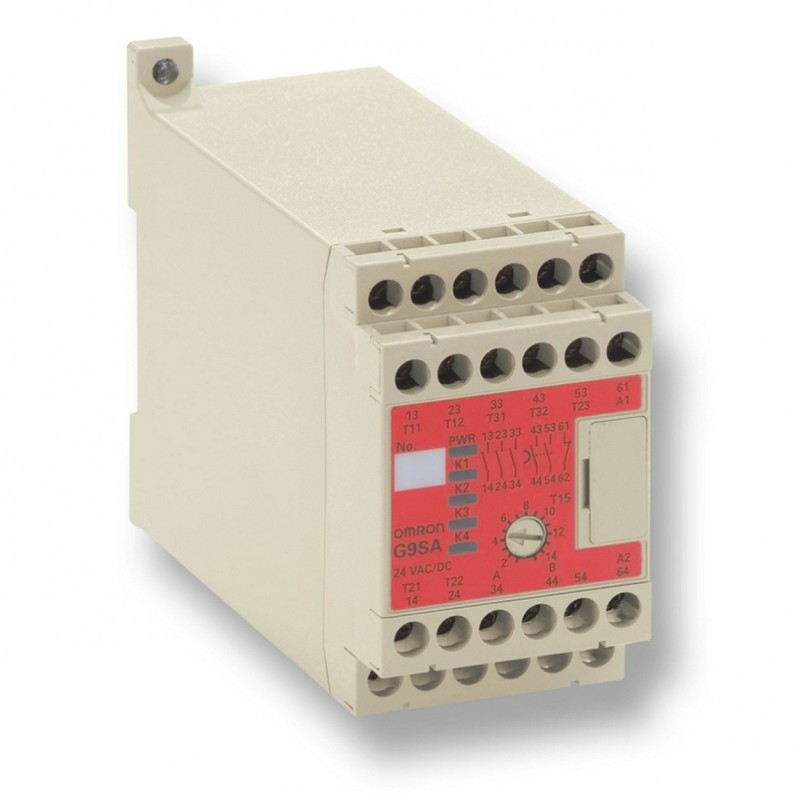

OMRON G9SA-TH301 AC/DC24 G9SA6006R G9SATH301ACDC24 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

G9SA-TH301 AC/DC24 G9SA6006R G9SATH301ACDC24 OMRON Modul Sicherheits-Steuergeräten 3PST-NA SPST-NC 24Vca/dc

Artikel-Nr.: G9SA-TH301 AC/DC24

Code: G9SA6006R

Katalog-Zahl: G9SATH301ACDC24

Hersteller: OMRON

Beschreibung:

Modul Sicherheits-Steuergeräten 3PST-NA SPST-NC 24Vca/dc
Bimanual Sicherheitsmodul 3PST-NA SPST-NC 24Vac/cc
Sicherheitsmodul für Zweihandschaltungen, Basisgerät, 3 Schließer + 1 Öffner, 24 VAC/DC

Kategorien:

  • Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
  • OMRON > Sicherheitstechnik > G9SA/B

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 284,57 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

  • Gehäusebreite: 45 mm (Erweiterungsmodule: 17,5 mm)
  • Sichere Ausschaltverzögerung
  • Einfacher Anschluss von Erweiterungsmodulen
  • Zertifizierung bis zu PLe gemäß EN ISO 13849-1 je nach Anwendung

Spezifikationen & Bestellinfo

Ordering information

Emergency-stop units

Main contacts

Auxiliary contact

Number of input channels

Rated voltage

Order code

3PST-NO

SPST-NC

1 channel or 2 channels possible

24 VAC/VDC

G9SA-301

100 to 240 VAC

5PST-NO

SPST-NC

1 channel or 2 channels possible

24 VAC/VDC

G9SA-501

100 to 240 VAC

Emergency-stop OFF-delay units

Main contacts

OFF-delay contacts

Auxiliary

contact

Number of

input channels

OFF-delay time

Rated voltage

Order code

3PST-NO

DPST-NO

SPST-NC

1 channel or
2 channels
possible

7.5 s

24 VAC/VDC

G9SA-321-T075

100 to 240 VAC

15 s

24 VAC/VDC

G9SA-321-T15

100 to 240 VAC

30 s

24 VAC/VDC

G9SA-321-T30

100 to 240 VAC

Two-hand controller

Main contacts

Auxiliary contact

Number of input channels

Rated voltage

Order code

3PST-NO

SPST-NC

2 channels

24 VAC/VDC

G9SA-TH301

100 to 240 VAC

Expansion unit

The expansion unit connects to a G9SA-301, G9SA-501, G9SA-321, or G9SA-TH301.

Main contacts

Auxiliary contact

Category

Order code

3PST-NO

SPST-NC

4

G9SA-EX301

Expansion units with OFF-delay outputs

The expansion unit connects to a G9SA-301, G9SA-501, G9SA-321, or G9SA-TH301.

Main contact form

Auxiliary contact

OFF-delay time

Order code

3PST-NO

SPST-NC

7.5 s

G9SA-EX031-T075

15 s

G9SA-EX031-T15

30 s

G9SA-EX031-T30

Specifications

Power input

Item

G9SA-301/TH301 / G9SA-501 / G9SA-321-T_

Power supply voltage

24 VAC/VDC: 24 VAC, 50/60 Hz, or 24 VDC
100 to 240 VAC: 100 to 240 VAC, 50/60 Hz

Operating voltage range

85 to 110% of rated power supply voltage

Inputs

Item

G9SA-301/321-T_/TH301

G9SA-501

Input current

40 mA max.

60 mA max.

Contacts

Item

G9SA-301/501/321-T_/TH301/EX301/EX031-T_

Resistive load (cosφ= 1)

Rated load

250 VAC, 5 A

Rated carry current

5 A

Characteristics

Item

G9SA-301/TH301 / G9SA-501/321-T_ / G9SA-EX301/EX031-T_

Operating time

30 ms max. (not including bounce time)

Response time1

10 ms max. (not including bounce time)

Durability

Mechanical

5,000,000 operations min. (at approx. 7,200 operations/hr)

Electrical

100,000 operations min. (at approx. 1,800 operations/hr)

Minimum permissible load
(reference value)

5 VDC, 1 mA

Ambient temperature

Operating: -25 to 55°C (with no icing or condensation)
Storage: -25 to 85°C (with no icing or condensation)

1.The response time is the time it takes for the main contact to open after the input is turned OFF.

ETIM for 347785 Relais (EC001449)

MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel e
MerkmalsnameSicherheitstyp nach IEC 61496-1 (EF004105)
Merkmalswert4
MerkmalsnameAusführung (EF000010)
MerkmalswertGrundgerät
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswert3
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertAC/DC
MerkmalsnameStoppkategorie nach IEC 60204 (EF007498)
Merkmalswertsonstige
MerkmalsnameSpannungsart der Betriebsspannung (EF005294)
MerkmalswertAC/DC
MerkmalsnameAuswertung der Eingänge (EF008245)
Merkmalswertzweikanalig
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameGeeignet zur Überwachung von Näherungsschaltern (EF007267)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Ventilen (EF007272)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Positionsschaltern (EF007270)
MerkmalswertJa
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameWith approval for TÜV (EFDE0031)
MerkmalswertNein
MerkmalsnameGeeignet zur Überwachung von NOT-AUS-Kreisen (EF007268)
MerkmalswertJa
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameMit Starteingang (EF003342)
MerkmalswertNein
MerkmalsnameMit Mutingfunktion (EF004057)
MerkmalswertNein
MerkmalsnameMit Zulassung nach UL (EF001783)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von taktilen Sensoren (EF007271)
MerkmalswertJa
MerkmalsnameMit Rückführkreis (EF003343)
MerkmalswertNein
MerkmalsnameGeeignet zur Überwachung von Magnetschaltern (EF007266)
MerkmalswertJa
MerkmalsnameMit Zulassung für BG BIA (EF004145)
MerkmalswertNein
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348)
Merkmalswert1
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349)
Merkmalswert0
MerkmalsnameBreite (EF000008)
Merkmalswert45 mm
MerkmalsnameBemessungsschaltstrom (EF006706)
Merkmalswert5 A
MerkmalsnameTiefe (EF000049)
Merkmalswert111 mm
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert76 mm
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344)
Merkmalswert3
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350)
Merkmalswert0
MerkmalsnameVersorgungsspannung AC 60 Hz (EF007533)
Merkmalswert20.4 V
MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert20.4 V
MerkmalsnameVersorgungsspannung AC 50 Hz (EF007532)
Merkmalswert20.4 V
MerkmalsnameBetriebsspannung DC (EF008208)
Merkmalswert0 V
MerkmalsnameBetriebsspannung AC 50 Hz (EF008206)
Merkmalswert0 V
MerkmalsnameBetriebsspannung AC 60 Hz (EF008207)
Merkmalswert0 V

DATASHEET - PDF

Titel
Größe
Typ
G9SA-TH301 AC/DC24 G9SATH301ACDC24 G9SA6006R DE_G9SA-501 AC_DC24.pdf
2 Mbytes
G9SA-TH301 AC/DC24 G9SATH301ACDC24 G9SA6006R j121_g9sa_safety_relay_unit_datasheet_de.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
