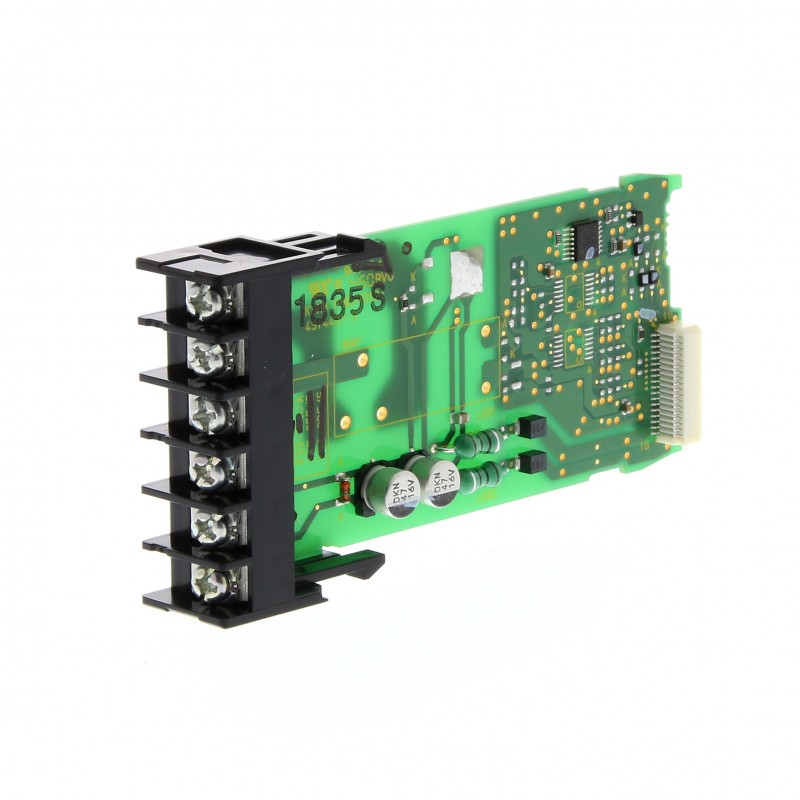

K33-L1A
K33 1005G
K33L1A
OMRON
1
Verfügbar Schiff am heute
Mit dem karte. K3HB-Ausgang analog strom + Alim-sensor, 12vdc
Karte. K3HB Analogausgangsstrom + Alim-Sensor 12Vcc
Schalttafelanzeigen > Andere Schalttafelanzeigen
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
K3HB-C, -P, -R 1/8-DIN-Prozessanzeigen
Impuls & Drehgebermessgeräte, digitales Periodenzeitmessgerät und Auf-/Abwärtszähler mit Anzeige
Diese Anzeigen mit Analogeingang bieten durch die Farbumschlagsanzeige eine optimale Statuserkennung. Alle Modelle sind in einem Gehäuse gemäß IP66
untergebracht. Die Anzeigen der Serien K3HB-R und -C besitzen eine hohe
Abtastrate (bis zu 50 kHz).
• Analoger Balkenanzeige für die einfache Überwachung des Istwerts
• Optional: DeviceNet-, RS-232C- oder RS-485-Schnittstelle
• Zweizeilige fünfstellige Digitalanzeige, zweifarbig
• 1/8 DIN-Gehäuse
Bestellinformationen
Anzeigeart Eingangsbereiche Versorgungsspannung Eingangssensor Bestellbezeichnung
Drehgeber-Geschwindigkeitsanzeige K3HB-R Potenzialfreier Kontakt:
100 bis 240 V AC NPN-Eingang/
K3HB-RNB 100-240VAC
max. 30 Hz
Spannungsimpuls:
24 V AC/DC
Spannungsimpuls
K3HB-RNB 24VAC/VDC
max. 50 kHz
100 bis 240 V AC Eingang der externen
K3HB-RPB 100-240VAC
Offener Kollektor:
24 V AC/DC
Relaisüberwachung (PNP)
K3HB-RPB 24VAC/VDC
max. 50 kHz
100 bis 240 V AC NPN K3HB-PNB 100-240VAC
100 bis 240 V AC PNP K3HB-PPB 100-240VAC
Digitale Zeitintervallanzeige K3HB-P 24 V AC/DC PNP K3HB-PPB 24VAC/VDC
100 bis 240 V AC NPN K3HB-CNB 100-240VAC Auf-Abwärtszähler K3HB-C 24 V AC/DC NPN K3HB-CNB 24VAC/VDC
24 V AC/DC PNP K3HB-CPB 24VAC/VDC
Optionskarten
Sensorspannungsversorgungs-/Ausgangskarten
Steckplatz Ausgang Sensorspannungsversorgung Kommunikation Bestellbezeichnung
B Relais PASS: 1 Wechsler 12 V DC ±10 %, 80 mA – K33-CPA *1
Stetig-Strom DC, 0(4) bis 20 mA – K33-L1 A *2
Stetig-Spannung DC, 0(1) bis 5 V, 0 bis 10 V – K33-L2A *2
– – – K33-A *2
– – RS-232C K33-FLK1 A *2
– – RS-485 K33-FLK3A *2
Relais-/Transistor-Ausgangskarten
Steckplatz Ausgang Kommunikation Bestellbezeichnung
C Relais H/L: jeweils 1 Wechsler – K34-C1
HH/H/LL/L: jeweils 1 Schließer – K34-C2
Transistor NPN, offener Kollektor: HH/H/PASS/L/LL – K34-T1
PNP, offener Kollektor: HH/H/PASS/L/LL – K34-T2
– DeviceNet K34-DRT *2
BCD + Transistor NPN, offener Kollektor: HH/H/PASS/L/LL – K34-BCD
Ereigniseingangsmodule
Steckplatz Eingangsart Anzahl Kontakte Kommunikation Bestellbezeichnung
D NPN, offener Kollektor 5 M3-Klemmenblöcke K35-1
8 10-poliger MIL-Steckverbinder K35-2
PNP, offener Kollektor 5 M3-Klemmenblöcke K35-3
8 10-poliger MIL-Steckverbinder K35-4
*1 CPA kann nur mit Relaisausgängen kombiniert werden.
*2 Nur eine der folgenden Optionen kann von jeder Digitalanzeige verwendet werden: RS-232C-/RS-485-Kommunikation, ein Analogausgang oder DeviceNet-Kommunikation.
K3HB besitzt drei Steckplätze für Optionskarten: Steckplatz B, C und D.
Zubehör
Typ Bestellbezeichnung
Spezialkabel (für Ereigniseingänge mit 8-poligem Stecker) K32-DICN Spezielles BCD-Ausgangskabel K32-BCD
590
K3HB-C, -P, -R 1/8-DIN-Prozessanzeigen
Technische Daten
Versorgungsspannung 100 bis 240 V AC (50/60 Hz), 24 V AC/DC, DeviceNet-Spannungsversorgung: 24 V DC
Zulässiger Versorgungsspannungsbereich 85 bis 110 % der Nennversorgungsspannung, DeviceNet-Spannungsversorgung: 11 bis 25 V DC
Leistungsaufnahme 100 bis 240 V: max. 18 VA (max. Last), 24 V AC/DC: max. 11 VA/7 W (max. Last)
Anzeige Invertierte 7-Segment-LCD-Anzeige mit Hintergrundbeleuchtung
(Zeichen- höhe: Istwert: 14,2 mm (grün/rot) Sollwert: 4,9 mm (grün))
Umgebungstemperatur (Betrieb) -10 bis 55 °C (ohne Eis- oder Kondensatbildung)
Anzeigebereich -19.999 bis 99.999
Gewicht ca. 300 g (nur Basisbaugruppe)
Schutzart Fronttafel Entspricht NEMA 4X für Einsatz in geschlossenen Räumen (entsprechend IP66)
Hinteres Gehäuse IP20
Anschlussart IP00 + Berührungsschutz (VDE0106/100)
Speicherschutz EEPROM (nicht-flüchtiger Speicher) Anzahl Schreibvorgänge: 100.000
Ereigniseingang-Nennwerte Kontakt EIN: max. 1 k, AUS: min. 100 k
Kontaktfrei EIN-Restspannung: max. 2 V, AUS-Leckstrom: max. 0,1 mA, Laststrom: max. 4 mA Maximale angelegte Spannung: max. 30 V DC
Ausgangsnenn- werte
Transistorausgang
(offener Kollektor)
Kontaktausgang
(ohmsche Last)
Maximale Lastspannung 24 V DC Maximaler Laststrom 50 mA Leckstrom max. 100 μA
Nennlast 5 A bei 250 V AC, 5 A bei 30 V DC
Nenn-Durchgangsstrom 5 A
Mechanische Lebensdauer 5.000.000 Schaltspiele
Elektrische Lebensdauer 100.000 Schaltspiele
Analogausgang Zulässige Lastimpedanz max. 500 (mA) min. 5 k (V)
Auflösung ca. 10.000
Ausgangsfehler ±0,5 % vom Skalenendwert
Abmessungen in mm (H × B × T) 48 × 96 × 100
591
