OMRONOptische SensorenE3FA / E3RAE3FA-BN21 E3FA2020C E3FABN21OMI OMRON Kunststoff Obj transp Spiegel(nicht inkl) 100-500mm, NPN M12-Anschluss

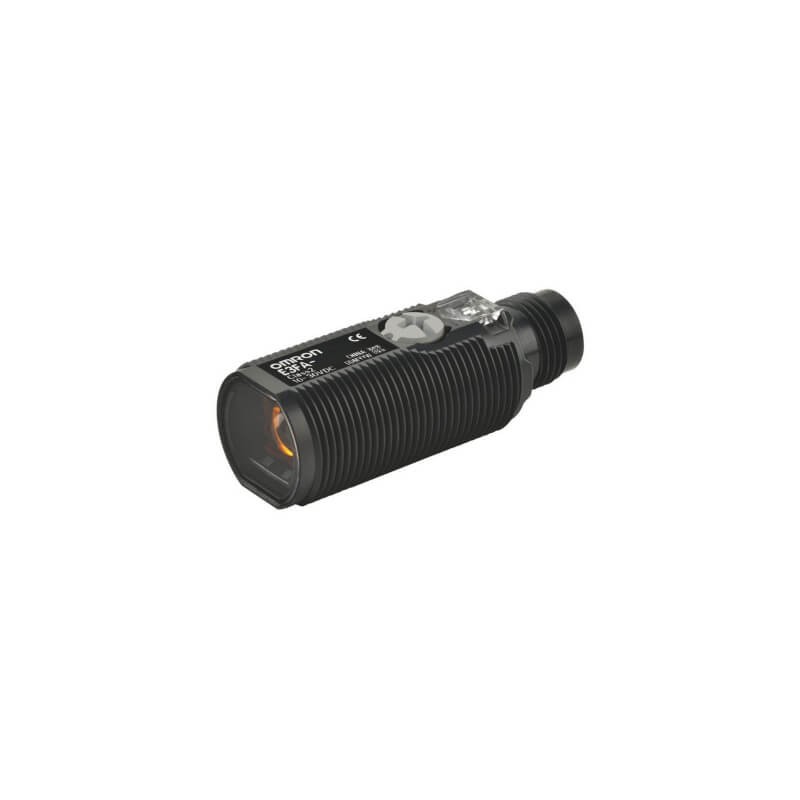

OMRON E3FA-BN21 E3FA2020C E3FABN21OMI - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

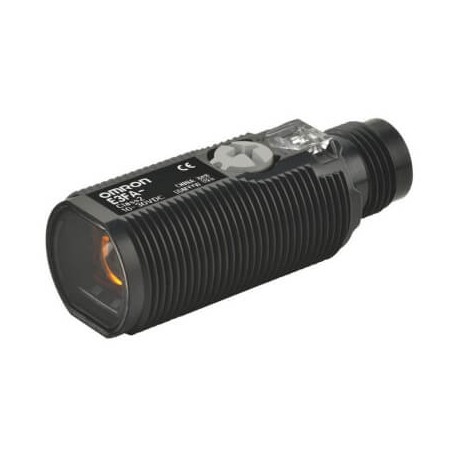

E3FA-BN21 E3FA2020C E3FABN21OMI OMRON Kunststoff Obj transp Spiegel(nicht inkl) 100-500mm, NPN M12-Anschluss

Artikel-Nr.: E3FA-BN21

Code: E3FA2020C

Katalog-Zahl: E3FABN21OMI

Hersteller: OMRON

Beschreibung:

Kunststoff Obj transp Spiegel(nicht inkl) 100-500mm, NPN M12-Anschluss
Kunststoff Obj Transp Spiegel (nicht inkl.) 100-500mm NPN Stecker M12
Lichtschranke, M18-Gewindehülse, Kunststoff, rote LED, retroreflektierend, transparentes Objekt, 500 mm, NPN, Light-ON/Dark-ON, M12-Stecker
Fotoschalter - PROplus Linie, Reflektionslichtschranke, Reichweite 500mm, koaxiale Optik, für Transparenterkennung, M18 Kunststoffgehäuse, Schutzklass

Kategorien:

  • Sensoren > Reflexions-Lichtschranke
  • OMRON > Optische Sensoren > E3FA / E3RA

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 71,04 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-5 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Features

Sensor im kompakten M18-Gehäuse zur Erfassung von transparenten Objekten

Die Serie E3FA/E3FB-B/-V bietet eine verbesserte Stabilität bei der Erfassung transparenter Objekte. Sie ermöglicht eine einfache und intuitive Anpassung an spezifische Anforderungen.

  • Einfache Anpassung an spezifische Anforderungen bei allen transparenten Materialien
  • Die P-Opaquing-Technologie ermöglicht die zuverlässige Erkennung von PET-Flaschen auch in staubigen Umgebungen
  • Koaxialoptik (E3F[..]-B_1) für stabile, positionsunabhängige Erkennung

Compact size and shape

e3favse3f2-sensor prod

Kompakte Größe und Form. Kann fast überall installiert werden.

Transparent bottle detection

e3fa petfles-03 prod

Die einzigartige P-Opaquing-Technologie von Omron ermöglicht die äußerst zuverlässige Erkennung von Objekten mit doppelten Brechungseigenschaften wie PET-Flaschen oder Kunststoffschalen.

Foil and flat glass detection

e3fa folie-02 prod

Reflexionslichttaster mit definiertem Tastbereich, die für die Erkennung von flachen transparenten Objekten wie Verpackungsfolien oder Glasplatten ohne Reflektoren optimiert sind

High housing protection

e3fa-waterprotection-02 prod

Dichte Gehäusekonstruktion (IP67/IP69K) – bietet höchstmöglichen Schutz vor Wasser.

Ordering Information

Sensor type

Sensing distance

Connection method

Order code





E3FA (plastic housing)

E3FB (metal housing)

NPN output

PNP output

NPN output

PNP output

Limited distance reflective


10 to 50 mm

-

-

2 m

-

E3FA-VN11 2M

E3FA-VP11 2M

E3FB-VN11 2M

E3FB-VP11 2M

-

⬛

-

-

E3FA-VN21

E3FA-VP21

E3FB-VN21

E3FB-VP21

Coaxial retro-reflective with
P-opaquing function1


0 to 500 mm
(with E39-RP1)

-

-

2 m

-

E3FA-BN11 2M

E3FA-BP11 2M

E3FB-BN11 2M

E3FB-BP11 2M

-

⬛

-

-

E3FA-BN21

E3FA-BP21

E3FB-BN21

E3FB-BP21

Retro-reflective with
P-opaquing function1


0.1 to 2m
(with E39-RP1)

-

-

2 m

-

E3FA-BN12 2M

E3FA-BP12 2M

E3FB-BN12 2M

E3FB-BP12 2M

-

⬛

-

-

E3FA-BN22

E3FA-BP22

E3FB-BN22

E3FB-BP22

Ratings and Specifications

Sensing method

Limited distance reflective

Retro-reflective with P-opaquing function

Model

NPN
output

Pre-wired

E3F_-VN11 2M

E3F_-BN11 2M

E3F_-BN12 2M

M12 Connector

E3F_-VN21

E3F_-BN21

E3F_-BN22

PNP
output

Pre-wired

E3F_-VP11 2M

E3F_-BP11 2M

E3F_-BP12 2M

Item

M12 Connector

E3F_-VP21

E3F_-BP21

E3F_-BP22

Sensing distance

10 to 50 mm

0 to 500 mm (coaxial)

0.1 to 2 m

Light source (wavelength)

Red LED (624 nm)

Power supply voltage

10 to 30 VDC (include voltage ripple of 10%(p-p) max.)

Operation mode

Light-ON/Dark-ON selectable by wiring

Sensitivity adjustment

One-turn adjuster

Protection circuits

Reversed power supply polarity protection, Output short-circuit protection and Reversed output polarity protection

Response time

0.5 ms

Ambient temperature

Operating

-25 to 55°C

Storage

-30 to 70°C (with no icing or condensation)

Degree of protection

IEC: IP67, DIN 40050-9: IP69K

Material

Case and Nut

E3FA: ABS, E3FB: Nickel brass

Lens and Display

PMMA


1.The Reflector is sold separately. Select the Reflector model most suited to the application. For PET detection E39-RP1 is recommended for best detection stability.

ETIM for 378868 Sensoren (EC002717)

MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameSpannungsart (EF000187)
MerkmalswertDC
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertZylinder, Gewinde
MerkmalsnameLaserschutzklasse (EF004027)
Merkmalswertohne
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP67
MerkmalsnameEinstellverfahren (EF003994)
Merkmalswertmanuelle Einstellung
MerkmalsnameWerkstoff der optischen Fläche (EF004134)
MerkmalswertKunststoff
MerkmalsnameTastfunktion (EF007503)
Merkmalswerthell-/dunkelschaltend
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertsonstige
MerkmalsnameAusführung der Schaltfunktion (EF003963)
Merkmalswertprogrammierbar/konfigurierbar
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckverbinder M12
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameLichtart (EF004029)
MerkmalswertRotlicht polarisiert
MerkmalsnameAusführung des Schaltausgangs (EF003962)
MerkmalswertNPN
MerkmalsnameBetriebsmittel-Schutzklasse (EF003982)
MerkmalswertSchutzklasse 3
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameMit Kommunikationsschnittstelle RS-485 (EF007314)
MerkmalswertNein
MerkmalsnameAnalogausgang -10 V ... +10 V (EF006809)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle SSD (EF007315)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle SSI (EF007316)
MerkmalswertNein
MerkmalsnameAnalogausgang 0 V ... 10 V (EF006807)
MerkmalswertNein
MerkmalsnameAnalogausgang 0 mA ... 20 mA (EF006808)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle RS-232 (EF007312)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle DeviceNet (EF007308)
MerkmalswertNein
MerkmalsnameMit Überwachungsfunktion nachgeschalteter Geräte (EF004052)
MerkmalswertNein
MerkmalsnameMit Reflektor (EF007448)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle PROFIBUS (EF007311)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle Analog (EF007305)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle INTERBUS (EF007310)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle RS-422 (EF007313)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle CANOpen (EF007307)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle Ethernet (EF007309)
MerkmalswertNein
MerkmalsnameAnalogausgang 4 mA ... 20 mA (EF006810)
MerkmalswertNein
MerkmalsnameMit Zeitfunktion (EF003582)
MerkmalswertNein
MerkmalsnameVorausfallmeldung (EF004129)
MerkmalswertNein
MerkmalsnameMit Kommunikationsschnittstelle AS-Interface (EF007306)
MerkmalswertNein
MerkmalsnameMit sonstigem Analogausgang (EF007485)
MerkmalswertNein
MerkmalsnameMit Wiederanlaufsperre (EF004054)
MerkmalswertNein
MerkmalsnameAnzahl der sicheren kontaktbehafteten Ausgänge (EF003952)
Merkmalswert0
MerkmalsnameMax. Schaltabstand (EF007367)
Merkmalswert500 mm
MerkmalsnameAnzahl der Halbleiter-Ausgänge mit Meldefunktion (EF003945)
Merkmalswert1
MerkmalsnameWellenlänge des Sensors (EF004132)
Merkmalswert624 nm
MerkmalsnameReaktionszeit (EF004094)
Merkmalswert0.5 ms
MerkmalsnameAnzahl der sicheren Halbleiter-Ausgänge (EF003951)
Merkmalswert0
MerkmalsnameMin. Reflektorabstand (EF004046)
Merkmalswert100 mm
MerkmalsnameDurchmesser Sensor (EF007111)
Merkmalswert18 mm
MerkmalsnameBemessungsschaltabstand (EF008289)
Merkmalswert500 mm
MerkmalsnameMax. Ausgangsstrom (EF001315)
Merkmalswert100 mA
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert45 mm
MerkmalsnameSchaltfrequenz (EF003587)
Merkmalswert2000 Hz
MerkmalsnameAnzahl der kontaktbehafteten Ausgänge mit Meldefunktion (EF003946)
Merkmalswert0
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert10 V
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert-25 °C

DATASHEET - PDF

Titel
Größe
Typ
E3FA-BN21 E3FABN21OMI E3FA2020C e3fa_brochure_de.pdf
2 Mbytes
E3FA-BN21 E3FABN21OMI E3FA2020C e424_e3fa_e3ra_e3fb_e3rb_photoelectric_sensors_datasheet_de.pdf
6 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
28 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
