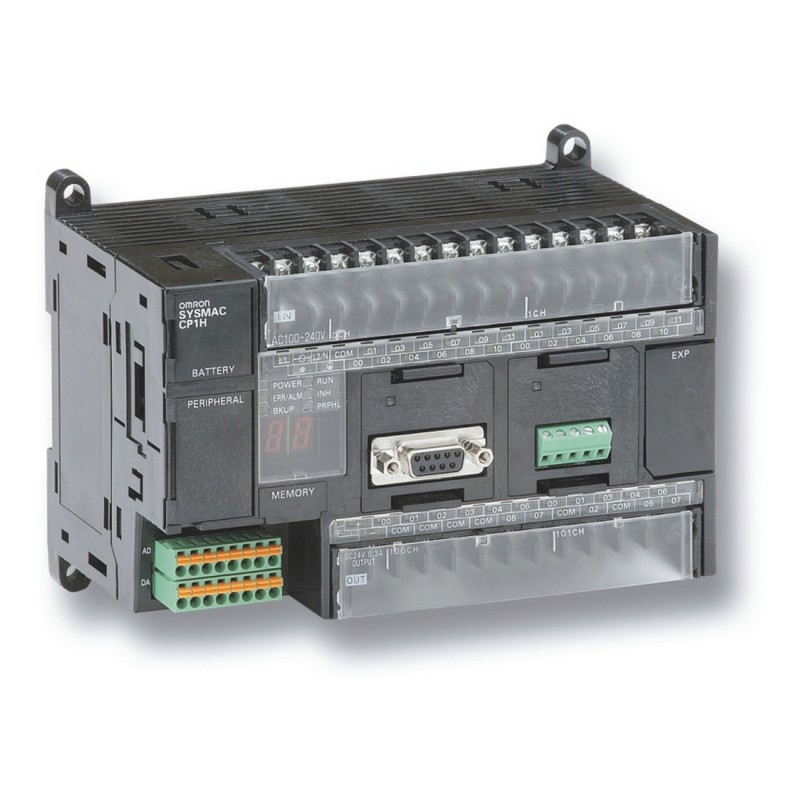

CP1H-XA40DR-A CP1W0001R CP1HXA40DRA OMRON CPU 24/16 I/o-AC Ausgänge relais 4EA 2SA
CP1H-XA40DR-A
CP1W0001R
CP1HXA40DRA
OMRON
CPU 24/16 I/o-AC Ausgänge relais 4EA 2SA
CPU 24/16 I/O AC Relaisausgänge 4EA 2SA
Speicherprogrammierbare Steuerung- CPU-Baugruppe CP1H, kompakt, erweiterbar- 24 digit. Eing., 16 Relaisausg., Analog: 4E 2A- UB: 100-240 VAC, Schraubklemmleiste- Speicher: 20kSteps Programm, 32kW Daten- USB-B-Schnittstelle, Speichermodul-Steckplatz- 2 serielle Schnittstellenmodul-Steckplätze- 8 Eingang-Interupts, 4 schneller Zähler 100/50kHz- Eingänge 24VDC- Ausgänge 24VDC/250VAC/2 A- max. 320 digit. E/A, 7 Baugruppen- Anlg.Eing.: -10/0..+10V 0/1..5V 0/4..20mA- Anlg.Ausg.: -10/0..+10V 0/1..5V 0/4..20mA- Analogwertgeber: Pot. u Eing. 0..10V- 7-Segment-Anzeige: 2-Stellig- 2 Steckplätze für Serielle Schnittstellen- Basisbefehl-Ausführungzeit: 0,1µs- Funktionsblock-Programmierung- Anwender- und Herstellerspezifische FB's- IP20- CE, cULus, Lloyds
CP1H-Kompaktsteuerung, 20 kSteps Programm, 32 kWorte Datenspeicher, 100 bis 240 VAC, 40 x E/A, 7 x Analog-E/A
Industriesteuerungen SPS > SPS-Grundgerät
Steuerungssysteme > CPM2A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
| Supply voltage type | AC |
| Number of digital inputs | 24 |
| Input type | PNP/NPN |
| Number of digital outputs | 16 |
| Output type | Relay |
| Program capacity | 20 K steps |
| Data memory capacity | 32 K words |
| Logic execution time | 0.10 µs |
| Communication port(s) | USB |
| Number of Ethernet ports | 0 |
| Number of USB ports | 1 |
| Number of RS-232 ports | 0 |
| Number of RS-485 ports | 0 |
| Communication option(s) | CAN, CompoNet Master, DeviceNet Master, DeviceNet Slave, EtherCAT Slave, EtherNet/IP, Ethernet TCP/IP, MODBUS Master, MODBUS Slave, PROFIBUS DP Master, PROFIBUS DP Slave, PROFINET Master, Serial RS-232C, Serial RS-422, Serial RS-485 |
| Number of analog inputs | 4 |
| Number of analog outputs | 2 |
| Number of encoder input channels | 4 |
| Max. encoder input frequency | 100 kHz |
| Max. number of PTP axes | 0 |
| Max. pulse output frequency | 0 kHz |
| Function Block programming | |
| Battery-free memory backup | |
| Real-time clock | |
| Analogue option boards | |
| Max. number of analogue I/O channels | 62 |
| Max. number of local I/O points | 320 |
| Max. number of expansion units | 7 |
| Built-in auxiliary 24 VDC output | 300 mA |
| Operating temperature range | 0-55 °C |
| Product Height (unpacked) | 90 mm |
| Product Width (unpacked) | 150 mm |
| Product Depth (unpacked) | 85 mm |
| Product Weight (unpacked) | 750 g |
Zubehör
| CP1W-CIF01 | CP1-Optionsmodul für serielle Kommunikation RS-232C | ||
| CP1W-CIF11 | CP1-Optionsmodul für serielle Kommunikation RS-422/485 | ||
| CP1W-CIF12-V1 | CP1 RS422/485 (isoliert, max. 500 m), Optionsmodul für serielle Kommunikation | ||
| CP1W-CIF41 | CP1-Optionsmodul für Ethernet TCP/IP- und UDP-FINS Kommunikation | ||
| CP1W-CN221 | Kabel, USB-A zu USB-B zum Programmieren, 200 cm | ||
| CP1W-CN811 | Kabel, CP1 zu CP1-Erweiterungsbaugruppen, 80 cm | ||
| CP1W-EXT01 | Adapter, CP1H an CJ1W-Baugruppe | ||
| CP1W-ME05M | CP1-EEPROM-Modul (zum Hoch-/Herunterladen des Anwenderprogramms) | ||
| CXONE-LT01-EV4 | CX-ONE LIGHT V4, 1 Lizenz |
| Merkmal | Wert |
|---|---|
| Performance Level nach EN ISO 13849-1 (EF007399) | Level a |
| Ausführung (EF000010) | kompakt |
| SIL nach IEC 61508 (EF009889) | ohne |
| Spannungsart der Versorgungsspannung (EF002991) | AC |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Speicherart (EF002996) | FLASH |
| Funkstandard UMTS (EF008525) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| IO-Link Master (EF007298) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für IEC 60870 (EF016069) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für DNP3 (EF016068) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für IEC 61850 Ethernet (EF015389) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Systemkomponente (EF004118) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Ja |
| Fronteinbau möglich (EF007016) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Programmspeichererweiterung möglich (EF003029) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Redundanzfähigkeit (EF003156) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Mit Display (EF000458) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Speichergröße (EF002997) | 184 kByte |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der Relaisausgänge (EF007348) | 16 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 1 |
| Breite (EF000008) | 150 mm |
| Anzahl der digitalen Eingänge (EF001992) | 24 |
| Tiefe (EF000049) | 85 mm |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der analogen Eingänge (EF001994) | 4 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der digitalen Ausgänge (EF001993) | 16 |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der analogen Ausgänge (EF001995) | 2 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Bearbeitungszeit (1K, Binäranweisung) (EF003004) | 0.1 ms |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Höhe (EF000040) | 90 mm |
| Max. Anzahl der Zeitschaltuhren (EF007349) | 4090 |
| Versorgungsspannung AC 60 Hz (EF007533) | 85 V |
| Versorgungsspannung AC 50 Hz (EF007532) | 85 V |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGO OMRON AUTOMATION EN.pdf | 19 Mbytes |
|
| PDF KATALOG OMRON DE.pdf | 68 Mbytes |
|
| CP1H-XA40DR-A CP1HXA40DRA CP1W0001R ES_CP1H-XA40DR-A.pdf | 2 Mbytes |
|
| CP1H-XA40DR-A CP1HXA40DRA CP1W0001R p080_cp_series_cp1h_cpu_unit_datasheet_en.pdf | 2 Mbytes |
|
