OMRONSteuerungssysteme CPM2CCP1E-NA20DT1-D CP1W0117A CP1ENA20DT1D OMRON CPU 12/8 E/A-DC-Ausgänge PNP-2/1-E/A Analog

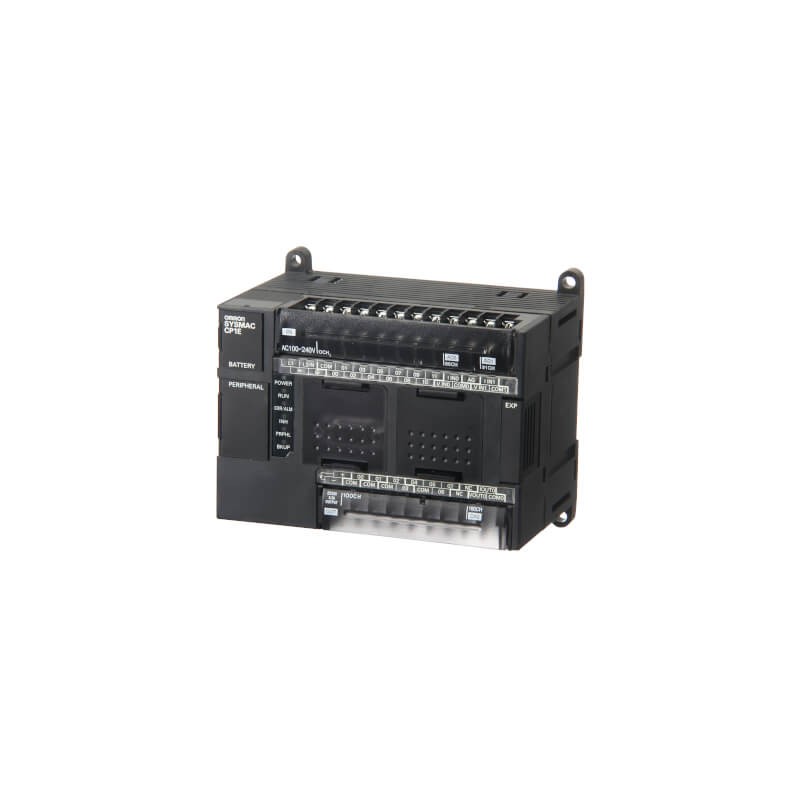

OMRON CP1E-NA20DT1-D CP1W0117A CP1ENA20DT1D - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

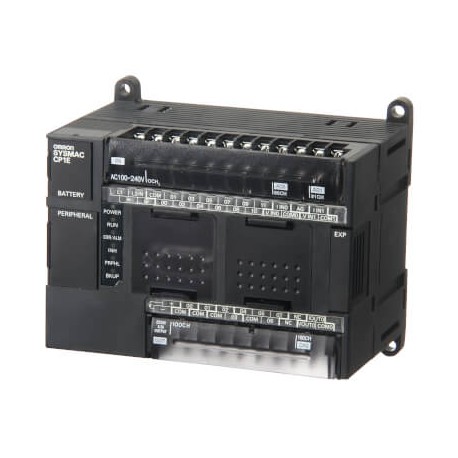

CP1E-NA20DT1-D CP1W0117A CP1ENA20DT1D OMRON CPU 12/8 E/A-DC-Ausgänge PNP-2/1-E/A Analog

Artikel-Nr.: CP1E-NA20DT1-D

Code: CP1W0117A

Katalog-Zahl: CP1ENA20DT1D

Hersteller: OMRON

Beschreibung:

CPU 12/8 E/A-DC-Ausgänge PNP-2/1-E/A Analog
CPU 12/8 I/O DC Ausgänge PNP 2/1 Analog E/A
Speicherprogrammierbare Steuerung- CPU-Baugruppe CP1E, kompakt, erweiterbar- 12 digit. Eing., 8 Transistorsausg. pnp- UB: 24 VDC, Schraubklemmleiste- Speicher: 8kSteps Programm, 8kW Daten- USB-B-Schnittstelle- 1 RS232 Schnittstelle + 1 Steckplatz- 6 Eingang-Interrupts- 4/1+1 schnelle Zähler 100/50/5kHz- 2 Impulszugausgänge 100kHz od. 2 PWM- Eingänge 24VDC- Ausgänge 24VDC/0,3 A- max. 140 digit. E/A, 3 Baugruppen- 2 Analogeingänge, 1 Analogausgang- Auflösung: 1/6000- Signalber.: -10/0..+10V 0/1..5V 0/4..20mA- Analogwertgeber: 2xPot. 0..255- Basisbefehl-Ausführungzeit: 1,19µs- IP20- CE
CP1E-N Kompaktsteuerung, 24 VDC Vers., 12 x Eingänge, 8 x Transistorausgänge pnp, 2 x Analogeing., 1 x Analogausg., Aufl.: 1/6000, 8 kSteps Program

Kategorien:

  • Industriesteuerungen SPS > SPS-Grundgerät
  • OMRON > Steuerungssysteme > CPM2C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.080,78 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

Supply voltage typeDC
Number of digital inputs12
Input typePNP/NPN
Number of digital outputs8
Output typePNP
Program capacity8 K steps
Data memory capacity8 K words
Logic execution time1.19 µs
Communication port(s)Serial RS-232C, USB
Number of Ethernet ports0
Number of USB ports1
Number of RS-232 ports1
Number of RS-485 ports0
Communication option(s)Ethernet TCP/IP, Serial RS-232C, Serial RS-422, Serial RS-485
Max. encoder input frequency100 kHz
Max. number of PTP axes2
Max. pulse output frequency100 kHz
Function Block programming
Battery-free memory backup
Real-time clock
Analogue option boards
Max. number of analogue I/O channels31
Max. number of local I/O points140
Max. number of expansion units3
Built-in auxiliary 24 VDC output0 mA
Operating temperature range0-55 °C
Product Height (unpacked)90 mm
Product Width (unpacked)130 mm
Product Depth (unpacked)85 mm
Product Weight (unpacked)550 g

Zubehör

CP1W-BAT01Pufferbatterie für CP1-Steuerungen
CP1W-CIF01CP1-Optionsmodul für serielle Kommunikation RS-232C
CP1W-CIF11CP1-Optionsmodul für serielle Kommunikation RS-422/485
CP1W-CIF12-V1CP1 RS422/485 (isoliert, max. 500 m), Optionsmodul für serielle Kommunikation
CP1W-CIF41CP1-Optionsmodul für Ethernet TCP/IP- und UDP-FINS Kommunikation
CP1W-CN221Kabel, USB-A zu USB-B zum Programmieren, 200 cm
CP1W-CN811Kabel, CP1 zu CP1-Erweiterungsbaugruppen, 80 cm
CXONE-LT01-EV4CX-ONE LIGHT V4, 1 Lizenz

ETIM for 328740 Industriesteuerungen SPS (EC000236)

MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel a
MerkmalsnameAusführung (EF000010)
Merkmalswertkompakt
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameSpeicherart (EF002996)
MerkmalswertFLASH
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherCAT (EF017564)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für IEC 60870 (EF016069)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DNP3 (EF016068)
MerkmalswertNein
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für IEC 61850 Ethernet (EF015389)
MerkmalswertNein
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse III (EF017627)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse II (EF017625)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Klasse I (EF017622)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertJa
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameProgrammspeichererweiterung möglich (EF003029)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameRedundanzfähigkeit (EF003156)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638)
MerkmalswertNein
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637)
MerkmalswertNein
MerkmalsnameMit optischer Schnittstelle (EF003028)
MerkmalswertNein
MerkmalsnameMit Display (EF000458)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Division 2 (EF017629)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Division 1 (EF017628)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635)
MerkmalswertNein
MerkmalsnameZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633)
MerkmalswertNein
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert0
MerkmalsnameSpeichergröße (EF002997)
Merkmalswert52 kByte
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der Relaisausgänge (EF007348)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert1
MerkmalsnameBreite (EF000008)
Merkmalswert130 mm
MerkmalsnameAnzahl der digitalen Eingänge (EF001992)
Merkmalswert12
MerkmalsnameTiefe (EF000049)
Merkmalswert85 mm
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der analogen Eingänge (EF001994)
Merkmalswert2
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der digitalen Ausgänge (EF001993)
Merkmalswert8
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAnzahl der analogen Ausgänge (EF001995)
Merkmalswert1
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert1
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameBearbeitungszeit (1K, Binäranweisung) (EF003004)
Merkmalswert1.1 ms
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert90 mm
MerkmalsnameMax. Anzahl der Zeitschaltuhren (EF007349)
Merkmalswert255
MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert20.4 V
