OMRONSteuerungssysteme CPM2CCP1E-N40DR-D CP1W0110D CP1EN40DRD OMRON CPU 24/16 I/o DC-Ausgänge Relais-8K-Programms 8K Daten

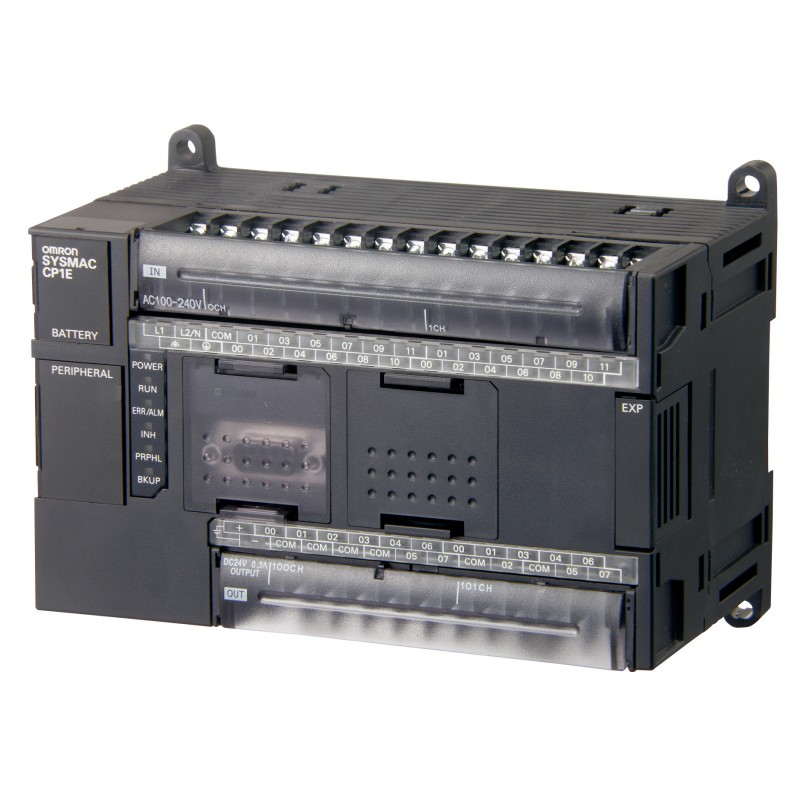

OMRON CP1E-N40DR-D CP1W0110D CP1EN40DRD - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CP1E-N40DR-D CP1W0110D CP1EN40DRD OMRON CPU 24/16 I/o DC-Ausgänge Relais-8K-Programms 8K Daten

Artikel-Nr.: CP1E-N40DR-D

Code: CP1W0110D

Katalog-Zahl: CP1EN40DRD

Hersteller: OMRON

Beschreibung:

CPU 24/16 I/o DC-Ausgänge Relais-8K-Programms 8K Daten
CPU 24/16 I/O DC RelaisAusgänge 8K Programm 8K Daten
Speicherprogrammierbare Steuerung- CPU-Baugruppe CP1E, kompakt, erweiterbar- 24 digit. Eing., 16 Relaisausg.- UB: 24 VDC, Schraubklemmleiste- Speicher: 8kSteps Programm, 8kW Daten- USB-B-Schnittstelle- 1 RS232 Schnittstelle + 1 Steckplatz- 6 Eingang-Interrupts- 4/1+1 schnelle Zähler 100/50/5kHz- Eingänge 24VDC- Ausgänge 24VDC/250VAC/2 A- max. 160 digit. E/A, 3 Baugruppen- Analogwertgeber: 2xPot. 0..255- Basisbefehl-Ausführungzeit: 1,19µs- IP20- CE
CP1E-N Kompaktsteuerung, 24 VDC Versorgungsspannung, 24 x Eingänge, 16 x Relaisausgänge, 8 kSteps Programm, 8 kWorte Datenspeicher

Kategorien:

  • Industriesteuerungen SPS > SPS-Grundgerät
  • OMRON > Steuerungssysteme > CPM2C

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten

Supply voltage typeDC
Number of digital inputs24
Input typePNP/NPN
Number of digital outputs16
Output typeRelay
Program capacity8 K steps
Data memory capacity8 K words
Logic execution time1.19 µs
Communication port(s)Serial RS-232C, USB
Number of Ethernet ports0
Number of USB ports1
Number of RS-232 ports1
Number of RS-485 ports0
Communication option(s)CompoBus/S Slave, Ethernet TCP/IP, Serial RS-232C, Serial RS-422, Serial RS-485
Max. encoder input frequency100 kHz
Max. number of PTP axes0
Max. pulse output frequency0 kHz
Function Block programming
Battery-free memory backup
Real-time clock
Analog option boards
Max. number of analog I/O channels28
Max. number of local I/O points160
Max. number of expansion units3
Built-in auxiliary 24 VDC output0 mA
Operating temperature range0-55 °C
Height90 mm
Width150 mm
Depth85 mm

ETIM for 298947 Industriesteuerungen SPS (EC000236)

MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel a
MerkmalsnameAusführung (EF000010)
Merkmalswertkompakt
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameSpeicherart (EF002996)
MerkmalswertFLASH
MerkmalsnameFunkstandard UMTS (EF008525)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für sonstige Bussysteme (EF003062)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für SERCOS (EF006657)
MerkmalswertNein
MerkmalsnameIO-Link Master (EF007298)
MerkmalswertNein
MerkmalsnameRack-Montage möglich (EF007018)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für KNX (EF003055)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für LON (EF003017)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SUCONET (EF003060)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für IEC 60870 (EF016069)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für EtherNet/IP (EF007521)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DNP3 (EF016068)
MerkmalswertNein
MerkmalsnameFunkstandard GSM (EF008524)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS (EF003054)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Data-Highway (EF003058)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET IO (EF007525)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet (EF003059)
MerkmalswertNein
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameUnterstützt Protokoll für IEC 61850 Ethernet (EF015389)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für INTERBUS-Safety (EF006662)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIsafe (EF007526)
MerkmalswertNein
MerkmalsnameSystemkomponente (EF004118)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFIBUS (EF003052)
MerkmalswertNein
MerkmalsnameFunkstandard GPRS (EF008523)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für DeviceNet Safety (EF007520)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für TCP/IP (EF003050)
MerkmalswertNein
MerkmalsnameWand-/Direktmontage möglich (EF007020)
MerkmalswertJa
MerkmalsnameFronteinbau möglich (EF007016)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Foundation Fieldbus (EF007522)
MerkmalswertNein
MerkmalsnameProgrammspeichererweiterung möglich (EF003029)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für SafetyBUS p (EF007527)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für Modbus (EF003057)
MerkmalswertNein
MerkmalsnameRedundanzfähigkeit (EF003156)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für PROFINET CBA (EF007524)
MerkmalswertNein
MerkmalsnameFunkstandard Bluetooth (EF007178)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameMit Display (EF000458)
MerkmalswertNein
MerkmalsnameMit optischer Schnittstelle (EF003028)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für CAN (EF003053)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für AS-Interface Safety at Work (EF007519)
MerkmalswertNein
MerkmalsnameFunkstandard WLAN 802.11 (EF007179)
MerkmalswertNein
MerkmalsnameUnterstützt Protokoll für ASI (EF003051)
MerkmalswertNein
MerkmalsnameAnzahl der HW-Schnittstellen sonstige (EF003027)
Merkmalswert0
MerkmalsnameSpeichergröße (EF002997)
Merkmalswert52 kByte
MerkmalsnameAnzahl der Schnittstellen PROFINET (EF006932)
Merkmalswert0
MerkmalsnameAnzahl der Relaisausgänge (EF007348)
Merkmalswert16
MerkmalsnameAnzahl der HW-Schnittstellen USB (EF003025)
Merkmalswert1
MerkmalsnameBreite (EF000008)
Merkmalswert150 mm
MerkmalsnameAnzahl der digitalen Eingänge (EF001992)
Merkmalswert24
MerkmalsnameTiefe (EF000049)
Merkmalswert85 mm
MerkmalsnameAnzahl der HW-Schnittstellen Wireless (EF006933)
Merkmalswert0
MerkmalsnameAnzahl der analogen Eingänge (EF001994)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen parallel (EF003026)
Merkmalswert0
MerkmalsnameAnzahl der digitalen Ausgänge (EF001993)
Merkmalswert16
MerkmalsnameAnzahl der HW-Schnittstellen Industrial Ethernet (EF003020)
Merkmalswert0
MerkmalsnameAnzahl der analogen Ausgänge (EF001995)
Merkmalswert0
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-232 (EF003021)
Merkmalswert1
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-422 (EF003022)
Merkmalswert0
MerkmalsnameBearbeitungszeit (1K, Binäranweisung) (EF003004)
Merkmalswert1.1 ms
MerkmalsnameAnzahl der HW-Schnittstellen seriell RS-485 (EF003023)
Merkmalswert0
MerkmalsnameHöhe (EF000040)
Merkmalswert90 mm
MerkmalsnameMax. Anzahl der Zeitschaltuhren (EF007349)
Merkmalswert255
MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert20.4 V

DATASHEET - PDF

Titel
Größe
Typ
CP1E-N40DR-D CP1EN40DRD CP1W0110D ES_CP1E-N20DR-A.pdf
8 Mbytes
CP1E-N40DR-D CP1EN40DRD CP1W0110D cp1e_brochure_en.pdf
3 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
