OMRONSteuerungssysteme CJ1CJ1W-MD232 CJ1W0130M CJ1WMD232 OMRON Modul 16/16 E/A-PNP-Ausgänge MIL

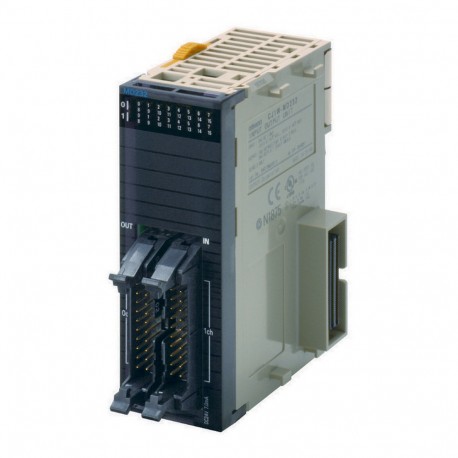

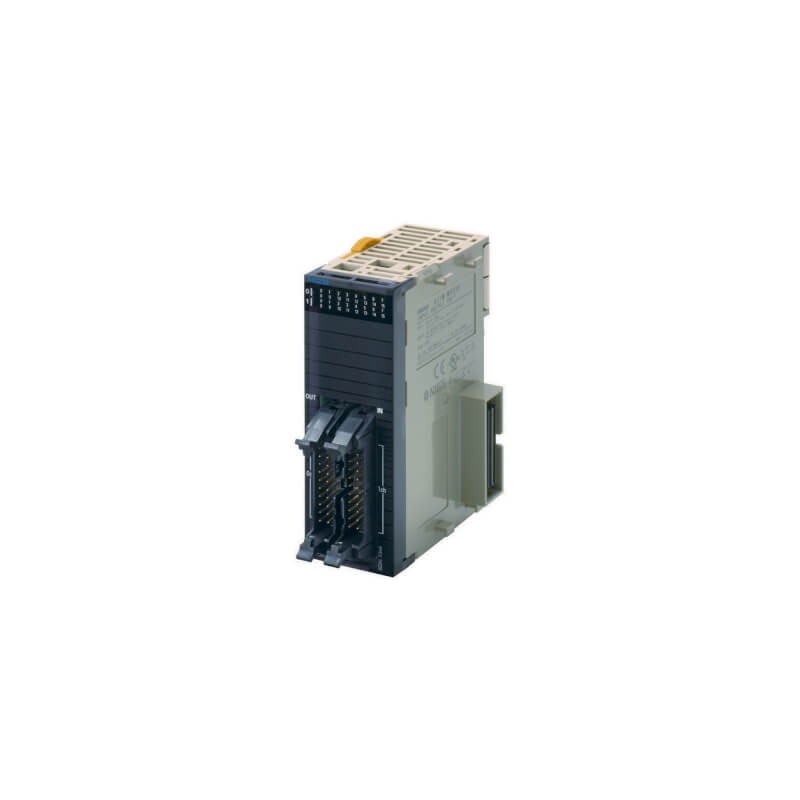

OMRON CJ1W-MD232 CJ1W0130M CJ1WMD232 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CJ1W-MD232 CJ1W0130M CJ1WMD232 OMRON Modul 16/16 E/A-PNP-Ausgänge MIL

Artikel-Nr.: CJ1W-MD232

Code: CJ1W0130M

Katalog-Zahl: CJ1WMD232

Hersteller: OMRON

Beschreibung:

Modul 16/16 E/A-PNP-Ausgänge MIL
Modul 16/16 I/O-Ausgänge PNP MIL
Speicherprogrammierbare Steuerung- Basis-Erweiterungsbaugruppe- 16 Digitaleingänge, 16 Transistorausgänge pnp- Eingang: 24VDC, Ausgang: 24VDC/0,5A- MIL-Steckverbinder- kurzschlussfest- IP20- cULus, CE, NK, Lloyds
Digitale E/A-Baugruppe, 16 x 24 VDC-Eingänge, 16 x Transistorausgänge, PNP, 0,5 A, 24 VDC, max. 2 A

Kategorien:

  • Industriesteuerungen SPS > SPS-Digitales Ein-/Ausgangs-Modul
  • OMRON > Steuerungssysteme > CJ1

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 559,38 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten

I/O systemCJ I/O Bus
Expansion unit typeBasic I/O Unit
Type of moduleDigital I/O
Number of digital inputs16
Digital input typePNP/NPN
Permitted voltage at input20.4-26.4 V
OFF/ON delay0-32 ms
Number of digital outputs16
Digital output typePNP
Permitted voltage at output10.2-26.4 V
Output current0.5 A
Short-circuit protected outputs
I/O connection typeMIL (plug not included)
Number of I/O connectors2
Detachable I/O connector
Suitable for safety functions
Number of IOV (V+) terminals2
Number of IOG (V-) terminals2
Number of COM terminals2
Product Height (unpacked)90 mm
Product Width (unpacked)31 mm
Product Depth (unpacked)83.6 mm
Product Weight (unpacked)100 g

Zubehör

G70A-ZOC16-4 DC24Dezentrale E/A - Relaisblock 24VDC pnp (ohne Relais)
G70V-SID16PRelaismodul, PLC Eingang, 16 Kanäle, NPN, Push-In Anschluss
G70V-SID16P-1Relaismodul, PLC Eingang, 16 Kanäle, PNP, Push-In Anschluss
G70V-SOC16P-1Relaismodul, PLC Ausgang, 16 Kanäle, PNP, Push-In Anschluss
XW2D-20G6Klemmblock mit Schrauben M3, für CN1 Steuersignale
XW2K-20G-TUniverselles Schnittstellen-Verdrahtungssystem mit Push-in-Plus-Technik20-Punkt-MIL-Steckverbinder, Eingang/Ausgang, 1 A, NPN/PNP, 125 VAC, 30 VDC, horizontale und vertikale DIN-Schienen-Montage
XW2Z-0100DD-LKabel für XW2_-20_ Klemmblöcke, MIL20p. auf MIL20p., 100cm
XW2Z-0100DL-LKabel mit 20-poliger MIL-Steckverbindung und freiem Kabelende, 100cm
XW2Z-0200DD-LKabel für XW2_-20_ Klemmblöcke, MIL20p. auf MIL20p., 200cm
XW2Z-0200DL-LKabel mit 20-poliger MIL-Steckverbindung und freiem Kabelende, 200cm
XW2Z-0500DL-LKabel mit 20-poliger MIL-Steckverbindung und freiem Kabelende, 500cm
XW2Z-100XKabel zum Klemmblock XW2B-20G4/5 für NC Baugruppe CJ1W-NCx34/NCx14, SS2 Serie, 1 m
XW2Z-200XKabel zum Klemmblock XW2B-20G4/5 für NC Baugruppe CJ1W-NCx34/NCx14, SS2 Serie, 2 m

ETIM for 156708 Industriesteuerungen SPS (EC001419)

MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertDC
MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertDC
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel a
MerkmalsnameArt des Digitalausgangs (EF003601)
MerkmalswertTransistor
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFlachsteckanschluss
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnameSpannungsart der Versorgungsspannung (EF002991)
MerkmalswertDC
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameDigitale Eingänge konfigurierbar (EF008516)
MerkmalswertJa
MerkmalsnameDigitale Ausgänge konfigurierbar (EF008520)
MerkmalswertJa
MerkmalsnameZugehöriges Betriebsmittel (Ex ib) (EF004142)
MerkmalswertNein
MerkmalsnameZugehöriges Betriebsmittel (Ex ia) (EF004141)
MerkmalswertNein
MerkmalsnameRedundanzfähigkeit (EF003156)
MerkmalswertNein
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameKurzschlussschutz, Ausgänge vorhanden (EF003203)
MerkmalswertNein
MerkmalsnameEingangsstrom bei Signal 1 (EF001428)
Merkmalswert7 mA
MerkmalsnameAnzahl der digitalen Ausgänge (EF001993)
Merkmalswert16
MerkmalsnameAusgangsstrom (EF003202)
Merkmalswert0.5 A
MerkmalsnameBreite (EF000008)
Merkmalswert31 mm
MerkmalsnameAnzahl der digitalen Eingänge (EF001992)
Merkmalswert16
MerkmalsnameHöhe (EF000040)
Merkmalswert90 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert83.6 mm
MerkmalsnameZulässige Spannung am Eingang (EF007554)
Merkmalswert20.4 V
MerkmalsnameVerzögerungszeit bei Signalwechsel (EF002382)
Merkmalswert0 ms
MerkmalsnameZulässige Spannung am Ausgang (EF007553)
Merkmalswert10.2 V
MerkmalsnameVersorgungsspannung DC (EF007534)
Merkmalswert12 V
