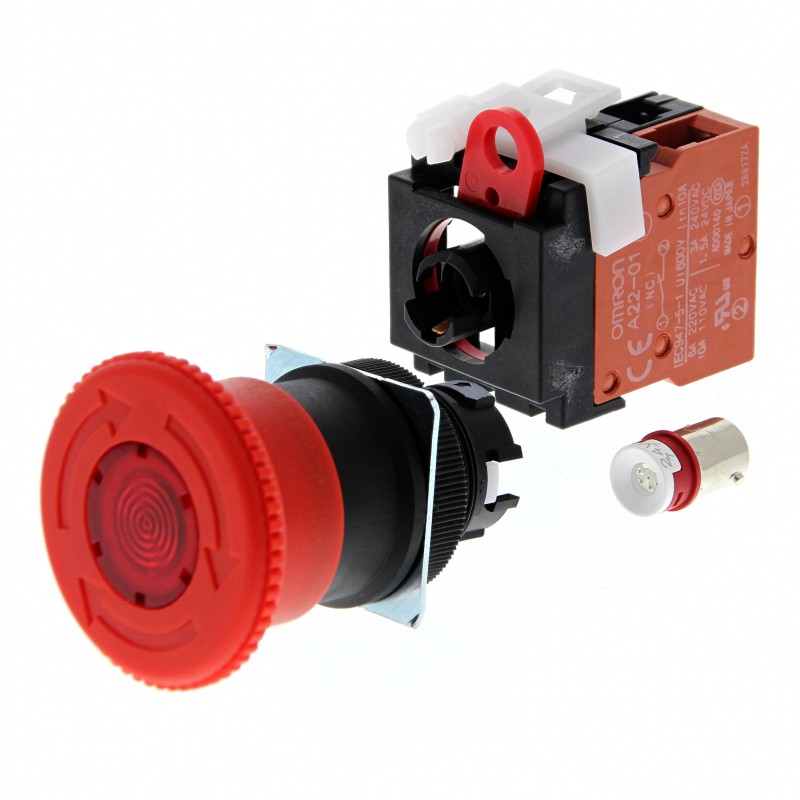

A22EL-M-24A-01 155246 OMRON Security-Produkt, Pilz-Kopf-Licht 24V AC / DC SPST-NC D40mm Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

A22EL-M-24A-01 155246 OMRON Security-Produkt, Pilz-Kopf-Licht 24V AC / DC SPST-NC D40mm

A22EL-M-24A-01

155246

OMRON

Verfügbar

Schiff am heute

Security-Produkt, Pilz-Kopf-Licht 24V AC / DC SPST-NC D40mm

Mehr Infos


Sicherheit

Andere Sicherheitstechnik

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

Menge Preis
1+$35.04
8+$30.40
15+$29.55
22+$29.12
29+$28.85
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



A22E Not-Halt-Taster
Not-Halt-Taster
Die A22E-Serie von Not-Halt-Tastern beinhaltet verschiedene Kopftypen sowie
beleuchtete Modelle. Abdeckungen von Not-Halt-Tastern und Gehäuse als Zubehör ermöglichen eine flexible Anwendung.
• Zwangsöffnungsmechanismus mit Mindest-Kontakttrennung von 3 mm
• Sicherheitsverriegelungsmechanismus verhindert Missbrauch
• Mühelose Montage des Kontaktblocks
• Beleuchtete Modelle vereinfachen Diagnose und Wartung
• Modulare Konstruktion für flexible Anwendung
Bestellinformationen
Nicht beleuchtete Modelle
Beschreibung Ausgang Tasterfarbe Bestellbezeichnung
Kopfdurchm. 30 mm Einrastend/ Drehentriegelung
Kopfdurchm. 40 mm Einrastend/ Drehentriegelung
Kopfdurchm. 60 mm Einrastend/ Drehentriegelung
1 Öffner Rot A22E-S-01
1 Schließer/1 Öffner A22E-S-11
2 Öffner A22E-S-02
1 Öffner A22E-M-01
1 Schließer/1 Öffner A22E-M-11
2 Öffner A22E-M-02
1 Öffner A22E-L-01
1 Schließer/1 Öffner A22E-L-11
2 Öffner A22E-L-02
Beleuchtete Modelle
Beschreibung Ausgang Beleuchtung Nennspannung Tasterfarbe Bestellbezeichnung
Kopfdurchm. 40 mm Einrastend/ Drehentriegelung
Kopfdurchm. 40 mm Einrastend/ Drehentriegelung
1 Öffner LED 24 V AC/DC Rot A22EL-M-24A-01
1 Schließer/1 Öffner 24 V AC/DC A22EL-M-24A-11
2 Öffner 24 V AC/DC A22EL-M-24A-02
1 Öffner 220 V AC A22EL-M-T2-01
1 Schließer/1 Öffner 220 V AC A22EL-M-T2-11
2 Öffner 220 V AC A22EL-M-T2-02
Zubehör (gesondert erhältlich)
Eigenschaft Klassifizierung Anmerkungen Bestellbezeichnung
Isolierstoffgehäuse Ein Loch Material: Polycarbonat A22Z-B101
Ein Loch, gelb (für Not-Halt) A22Z-B101Y Zwei Löcher A22Z-B102
Drei Löcher A22Z-B103
Beschriftungsschilder für Not-Halt
Ø 60 mm, schwarze Buchstaben auf gelbem Grund Aufschrift „EMERGENCY STOP“ A22Z-3466-1
Ø 90 mm, schwarze Buchstaben auf gelbem Grund A22Z-3476-1
Verriegelungsplatte Verriegelt den Montageclip der Schaltereinheit – A22Z-3380
Technische Daten
Kontakte (Standardlast)
Eigenschaften
Eigenschaft Not-Halt-Taster
Nenn- Dauerstrom
Nennspannung Nennstrom (A)
AC-15 AC12 DC13 DC12
Nicht beleuchtetes Modell: A22E
Beleuchtetes Modell: A22EL
10 24 V AC 10 10 – –
220 V AC 3 6
24 V DC – – 1,5 10
220 V DC 0,2 0,6
Isolationsprüfspannung 2500 V AC, 50/60 Hz für 1 Min. zwischen Klemmen derselben
Polarität,
2500 V AC, 50/60 Hz für 1 Min. zwischen Klemmen unterschied- licher Polarität und auch zwischen jeder Klemme und Erde
Lebensdauer Mechanisch Betriebsart tastend: min. 300.000 Schaltspiele
Elektrisch min. 300.000 Schaltspiele
Hinweis 1. Die Werte für den Nennstrom werden entsprechend der Testbedingungen
bestimmt. Die obigen Nennwerte wurden bei Tests unter den folgenden
Bedingungen erhalten.
(1) Umgebungstemperatur: 20 ±2 °C (2) Luftfeuchtigkeit: 65 % ±5 %
(3) Betätigungsfrequenz: 20 Schaltspiele/Minute
2. Minimal verwendbare Last: 10 mA bei 5 V DC
Kontakte (Mikrolast)
Verwendbare Nennlast Minimale Schaltlast
50 mA bei 5 V DC (Ohmsche Last) 1 mA bei 5 V DC
Schutzart IP65 (öldicht)
IP65
411

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf1-mostrado German 142 Kbytes pdf1-mostrado
pdf2-mostrado German 1 Mbytes pdf1-mostrado
