OMRONTemperatur und Prozess ZUBEHÖR TEMPERATUR UND PROZESSE54-CT1 E54 9002H E54CT1 OMRON Stromwandler 50A

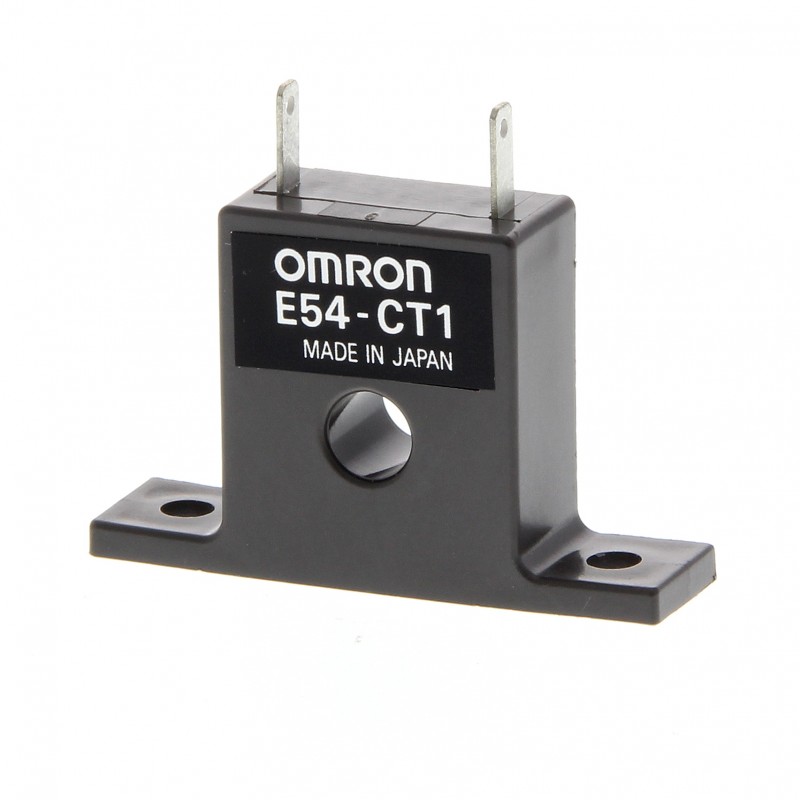

OMRON E54-CT1 E54 9002H E54CT1 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E54-CT1 E54 9002H E54CT1 OMRON Stromwandler 50A

Artikel-Nr.: E54-CT1

Code: E54 9002H

Katalog-Zahl: E54CT1

Hersteller: OMRON

Beschreibung:

Stromwandler 50A
50A Stromwandler
Stromwandler für Heizungsbrucherkennung, Max. Strom 50A, Anwendbar mit allen Regler, Leitungsdurchmesser max. 5,8mm

Kategorien:

  • Niederspannungsschaltgeräte > Stromwandler
  • OMRON > Temperatur und Prozess > Zubehör Temperatur und Prozess

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 33,13 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Features

Mehrkanal-Leistungsregler = Intelligenterer Einsatz von Halbleiterrelais

Der Mehrkanal-Leistungsregler G3ZA überträgt über eine einfach zu verdrahtende RS-485-Verbindung den Regelausgangsstatus von bis zu 8 Regelkreisen. Eine höchst präzise Regulierung der Heizleistung (bis herunter auf eine Halbwelle) in allen 8 Lastkreise ist möglich. Darüber hinaus reduziert die Offset-Kontrolle Leistungsspitzen im Versorgungsnetz.

  • Mehrkanal-Leistungsregler
  • Ansteuerung von bis zu acht Standard-Halbleiterrelais
  • Problemloser Anschluss an Steuerungen
  • Kompakte Abmessungen
  • Ausführungen mit (4 Kanäle) und ohne (8 Kanäle) Heizungsbruchalarm

Ordering information

Name

Number of control channels

Heater alarm

Load power supply voltage

Order code

Multi-channel power controller

4

Supported

100 to 240 VAC

G3ZA-4H203-FLK-UTU

400 to 480 VAC

G3ZA-4H403-FLK-UTU

8

Not supported

100 to 240 VAC

G3ZA-8A203-FLK-UTU

400 to 480 VAC

G3ZA-8A403-FLK-UTU

Accessories

Name

Hole diameter

Order code

Current transformer (CT)

5.8 dia.

E54-CT1

12.0 dia.

E54-CT3

Specifications

Item

Load power supply voltage range

100 to 240 VAC

400 to 480 VAC
Power supply voltage

100 to 240 VAC (50/60 Hz)
Operating voltage range

85 to 264 VAC
Power consumption

16 VA max.
Load power supply voltage

100 to 240 VAC

400 to 480 VAC
Load power supply voltage range

75 to 264 VAC

340 to 528 VAC
Manipulated variable input

0.0 to 100.0% (via RS-485 communications)
Current transformer input

Single-phase AC, 0 to 50 A (primary current of CT)
Trigger output

One voltage output for each channel, 12 VDC ±15%, max. load current: 21 mA
(with built-in short-circuit protection circuit)
Alarm output

NPN open collector, one output
Max. applicable voltage: 30 VDC
Max. load current: 50 mA
Residual voltage: 1.5 V max.
Leakage current: 0.4 mA max.
Indications

LED indicators
Ambient operating temperature

-10 to 55°C (with no icing or condensation)
Ambient operating humidity

25 to 85%
Storage temperature

-25 to 65°C (with no icing or condensation)

Performance

Current indication accuracy

±3 A (for models with heater burnout detection)
Insulation resistance

100 MΩ min. (at 500 VDC) between primary and secondary
Dielectric strength

2,000 VAC, 50/60 Hz for 1 min between primary and secondary
Vibration resistance

Vibration frequency: 10 to 55 Hz, acceleration: 50 m/s2in X, Y, and Z directions
Shock resistance

300 m/s2three times each in six directions along three axes
Weight

Approx. 200 g (including terminal cover)
Degree of protection

IP20
Memory protection

EEPROM (non-volatile memory) (number of writes: 100,000)
Installation environment

Overvoltage category III, pollution degree 2 (according to IEC 60664-1)
Approved standards

UL508 (Listing), CSA22.2 No. 14
EN50178
EN61000-6-4 (EN55011: 1998, A1: 1999 Class A, Group 1)
EN61000-6-2: 2001
Size in mm (H×W×D)

76×45×111

Optimum cycle control

Optimum cycle control is performed by driving SSRs according to load power detection and trigger signals. (Zero-cross SSRs are used.)

Noise is suppressed while ensure high-speed response by turning outputs ON and OFF each half cycle to achieve high-precision temperature control.

ETIM for 103241 Niederspannungsschaltgeräte (EC002048)

MerkmalsnameAusführung (EF000010)
MerkmalswertDurchsteckstromwandler
MerkmalsnameSekundärer Anschluss (EF021093)
MerkmalswertSteckanschluss
MerkmalsnameGeeicht (EF008836)
MerkmalswertNein
MerkmalsnameMit Kupferschiene (EF007380)
MerkmalswertNein
MerkmalsnameMit Berührungsschutz (EF008186)
MerkmalswertNein
MerkmalsnameSchnappbefestigung (EF007462)
MerkmalswertNein
MerkmalsnamePrimärer Bemessungsstrom (EF007405)
Merkmalswert50 A
MerkmalsnameÖffnungsdurchmesser (EF005153)
Merkmalswert5.8 mm

DATASHEET - PDF

Titel
Größe
Typ
E54-CT1 E54CT1 E54 9002H g3za_leaflet_de.pdf
222 Kbytes
E54-CT1 E54CT1 E54 9002H industrial_relays_brochure_de.pdf
2 Mbytes
PDF CATALOGO OMRON AUTOMATION EN
19 Mbytes
PDF KATALOG OMRON DE
68 Mbytes
