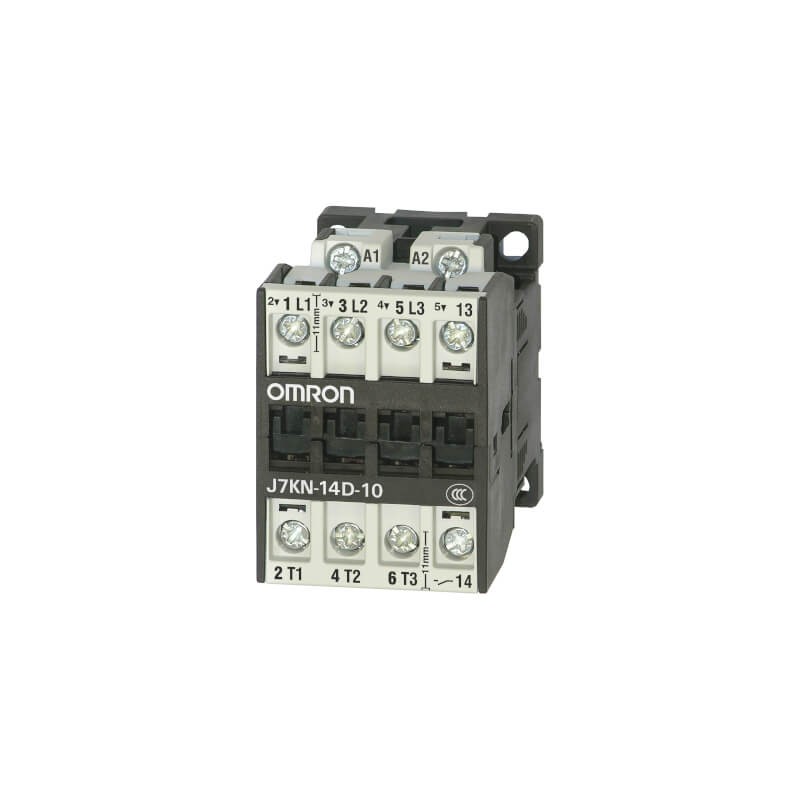

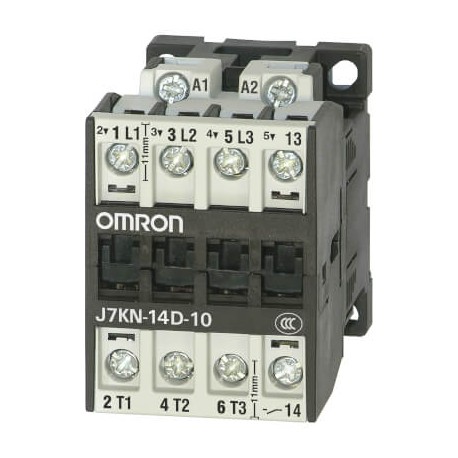

J7KN-14D-10 24D J7KN9702E J7KN14D1024D OMRON 5,5 KW / 14A / AC3 1S
J7KN-14D-10 24D
J7KN9702E
J7KN14D1024D
OMRON
5,5 KW / 14A / AC3 1S
5.5KW / 14A / AC3 1NA
3-polig, 14 A/5,5 kW AC3 (25 A AC1) + 1S-Hilfskontakt (gem. DIN 19240); 24 VDC (Doppelspule)
Niederspannungsschaltgeräte - Motorschütz
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
Niederspannungs-Schaltanlagen > J7KN Schütze
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Bestseller
▲Mehr Infos
▲Technische Daten
| Auxiliary Contacts NO | 1 |
| Auxiliary Contacts NC | - |
| Coil voltage | 24 V |
| Operation voltage | DC |
| Rated power AC2, AC3 at 400 V [kW] | 5.5 kW |
| Rated current AC3 at 400 V [A] | 14 A |
| Rated current AC1 at 690 V [A] | 25 A |
| Rated current AC1 at 440 V [A] | 14 A |
| Terminal type | Screw |
| Product Width (unpacked) | 45 mm |
| Product Height (unpacked) | 67 mm |
| Product Depth (unpacked) | 82.5 mm |
| Poles | 3 |
| Merkmal | Wert |
|---|---|
| Spannungsart zur Betätigung (EF008242) | DC |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 25 A |
| Anzahl der Schließer als Hauptkontakte (EF001374) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | 14 A |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 1 |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 5.5 kW |
| Anzahl der Öffner als Hauptkontakte (EF001375) | 0 |
| Bemessungssteuerspeisespannung DC (EF003980) | 19.2 V |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGO OMRON AUTOMATION EN.pdf | 19 Mbytes |
|
| PDF KATALOG OMRON DE.pdf | 68 Mbytes |
|
| J7KN-14D-10 24D J7KN14D1024D J7KN9702E j06e_j7kn_motor_contactor_datasheet_en.pdf | 2 Mbytes |
|
| J7KN-14D-10 24D J7KN14D1024D J7KN9702E j09e_low_voltage_switch_gear_appendix_datasheet_de.pdf | 207 Kbytes |
|
