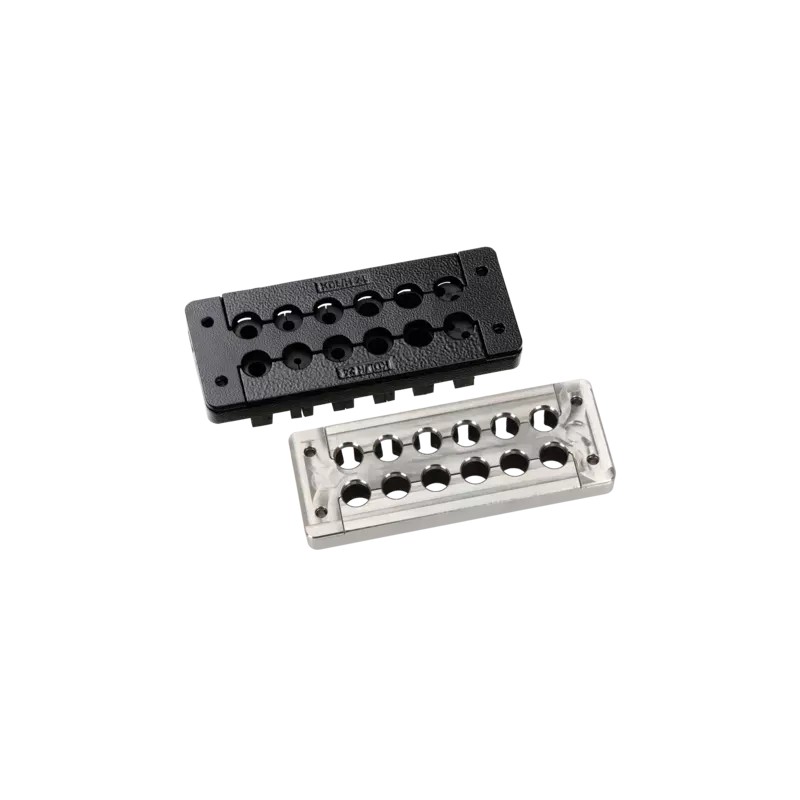

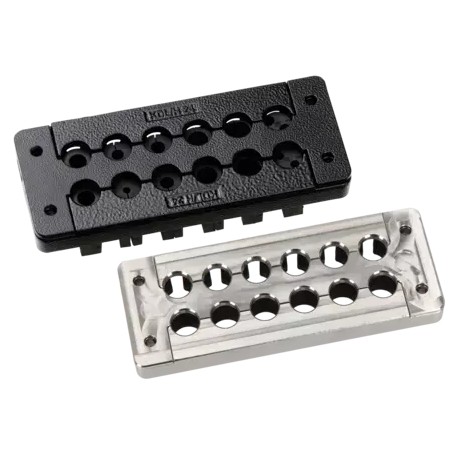

87141476 MURRPLASTIK KDL/H-VA 16/8, Satz
87141476
MURRPLASTIK
KDL/H-VA 16/8, Satz
Kabeldurchführungsleiste Typ KDL/H
Home > MURRPLASTIK
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MURRPLASTIK
Bestseller
▲Mehr Infos
▲Die Kabeldurchführungsleiste KDL/H wird im Zink-Druckgussverfahren produziert und dient zur Durchführung vorkonfektionierter Leitungen. Das KDL/H-System ist ein teilbares System, das es ermöglicht, bis zu 48 vorkonfektionierte Leitungen mit einer hohen Packungsdichte einfach und schnell im Schaltschrank und Klemmenkasten zu installieren.
Die besonderen Vorteile der KDL/H sind:
Unterbrechungsfreie Leitungseinführung
Standardausschnittmaß
Einfache Montage
Hohe Schutzklasse bis IP 69K (in Verbindung mit passendem Gehäuse)
Sehr stabile Konstruktion
Integrierte Zugentlastung
Passende Durchführungstülle: KDT/X
KDL/H M50/4: Ausschnitt 50,5mm (rund)
Labsfrei
-30°C – 100°C
ZN/Alu/VAThermoplastisches Elastomer (TPE)
IP 66/67IP 69K
| Typ | Bestell-Nr. | Farbe | Anzahl Durchführungen klein / mittel / groß | Material | VPE St. | Einbauhöhe (EH) mm | A mm | B mm | a mm | b mm | c mm | d mm | e mm | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Für Standardausschnitt Größe 24 | |||||||||||||||
| KDL/H 24/12 | 87141410 | Schwarz | 12 / 0 / 0 | Zink | 1 | 18 | 148 | 58 | 112 | 36 | 65 | 16 | 5.5 | ||
| KDL/H 24/8 | 87141428 | Schwarz | 6 / 2 / 0 | Alu | 1 | 18 | 148 | 58 | 112 | 36 | 65 | 16 | 5.5 | ||
| KDL/H 24/4 | 87141412 | Schwarz | 0 / 4 / 0 | Zink | 1 | 18 | 148 | 58 | 112 | 36 | 65 | 16 | 5.5 | ||
| KDL/H 24/3 | 87141414 | Schwarz | 0 / 1 / 2 | Alu | 1 | 18 | 148 | 58 | 112 | 36 | 65 | 16 | 5.5 | ||
| KDL/H-VA 24/12 | 87141482 | Materialtypisch | 12 / 0 / 0 | VA | 1 | 18 | 148 | 58 | 112 | 36 | 65 | 16 | 5.5 | ||
| KDL/H-VA 24/4 | 87141480 | Materialtypisch | 0 / 4 / 0 | VA | 1 | 18 | 148 | 58 | 112 | 36 | 65 | 16 | 5.5 | ||
| KDL/H-VA 24/3 | 87141478 | Materialtypisch | 0 / 1 / 2 | VA | 1 | 18 | 148 | 58 | 112 | 36 | 65 | 16 | 5.5 | ||
Für Standardausschnitt Größe 16 | |||||||||||||||
| KDL/H 16/8 | 87141418 | Schwarz | 8 / 0 / 0 | Alu | 1 | 18 | 121 | 58 | 86 | 36 | 51.5 | 16 | 5.5 | ||
| KDL/H 16/3 | 87141416 | Schwarz | 0 / 3 / 0 | Alu | 1 | 18 | 121 | 58 | 86 | 36 | 51.5 | 16 | 5.5 | ||
| KDL/H 16/2 | 87141420 | Schwarz | 0 / 0 / 2 | Alu | 1 | 18 | 121 | 58 | 86 | 36 | 51.5 | 16 | 5.5 | ||
| KDL/H-VA 16/8 | 87141476 | Materialtypisch | 8 / 0 / 0 | VA | 1 | 18 | 121 | 58 | 86 | 36 | 51.5 | 16 | 5.5 | ||
| KDL/H-VA 16/3 | 87141474 | Materialtypisch | 0 / 3 / 0 | VA | 1 | 18 | 121 | 58 | 86 | 36 | 51.5 | 16 | 5.5 | ||
| KDL/H-VA 16/2 | 87141472 | Materialtypisch | 0 / 0 / 2 | VA | 1 | 18 | 121 | 58 | 86 | 36 | 51.5 | 16 | 5.5 | ||
Sondergröße | |||||||||||||||
| KDL/H 1/6 | 87141422 | Schwarz | 6 / 0 / 0 | Alu | 1 | 18 | 148 | 38 | 112 | 17 | 65 | 5.5 | |||
| KDL/H M50/4 | 87141424 | Schwarz | 4 / 0 / 0 | Alu | 1 | 18 | 62 | 62 | 23 | 23 | 5.5 | ||||
| KDL/H-VA 1/6 | 87141470 | Materialtypisch | 6 / 0 / 0 | VA | 1 | 18 | 148 | 38 | 112 | 17 | 65 | 5.5 | |||
