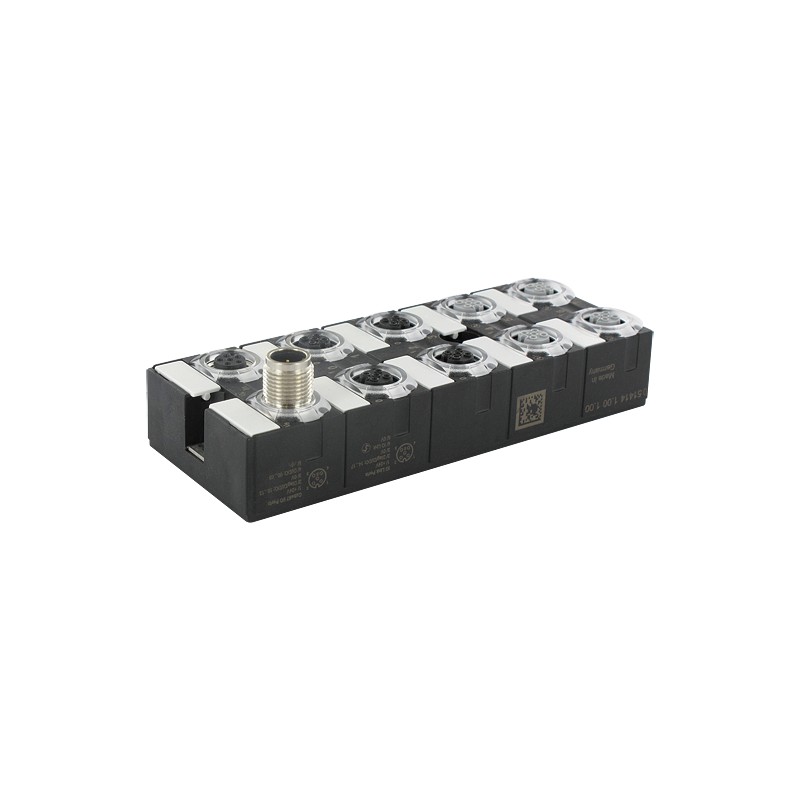

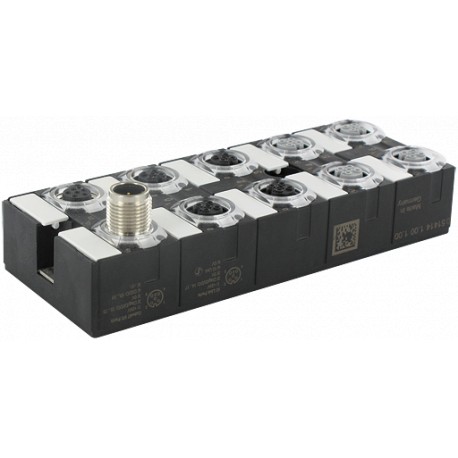

56766 MURRELEKTRONIK Cube67+ E/A Erweiterungsmodul
56766
MURRELEKTRONIK
Cube67+ E/A Erweiterungsmodul
BUS-Systeme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MURRELEKTRONIK
Bestseller
▲Mehr Infos
▲DIO12/IOL4 - (E) 8×M12
IO-Link Master V1.12
Digitale Eingänge/Ausgänge (Multifunktional)
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik". Gehäuse ist vollvergossen. Cube67+ Module können nur in Verbindung mit Cube67+, EtherNet/IP, PROFIBUS + PROFINET Busknoten betrieben werden.
| Sensorversorgung US | 24 V DC (EN 61131-2), max. 200 mA (port 0...3); max. 700 mA (port 4...7) |
|---|---|
| Typ | für 3-Draht Sensoren oder mechanische Schalter, PNP |
| Eingangsfilter | 1 ms |
| Stromaufnahme | max. 100 mA |
|---|---|
| LED-Anzeige | US: Sensorversorgung (grün: OK); IOL: (grün: OK); UA: Aktorversorgung (grün: OK) |
| Feldbus | über interne Systemverbindung |
|---|---|
| Versorgung Sensor-System/Aktor | über interne Systemverbindung (max. 2×4 A) |
| I/O-Steckplätze | M12 (Buchse) 5-polig, A-kodiert |
| Schutzart | IP67 |
|---|---|
| Befestigungsart | 2-Loch Schraubbefestigung |
| Temperaturbereich | 0...+55 °C (Lagertemperatur -20...+75 °C) |
| Kompatibel zu: | 56521; 56526 |
| Abmessungen H × B × T | 126×30×34.5 mm |
| IO-Link | 4 × Master |
|---|---|
| Betriebsarten | COM1; COM2; COM3 (automatic) |
| Übertragungsparameter | 32 Byte (per IO-Link port) |
| Port Class | Class A + B (nicht galvanisch getrennt) |
| Specification | IO-Link Master V1.12 |
| Aktorversorgung UA | 24 V DC (EN 61131-2), über Systemverbindung (max. 4 A) |
|---|---|
| Schaltstrom je Ausgang | max. 1.6 A (kurzschluss- und überlastfest) |
| Lampenlast | 30 W |
| PIN 2 | Input/Output/Diagnostic |
|---|---|
| PIN 4 | Input/Output (port 0...3); IO-Link Master (port 4...7) |
| Kommunikationsstatus | per LED |
|---|---|
| Diagnose per LED | pro Modul und Kanal |
| Diagnose per BUS | pro Modul und Kanal |
| Überwachung - Unterspannung | ja |
| Überwachung - keine Spannung | ja |
| Kurzschluss und Überlast | ja |
| Aktorwarnung | pro Kanal per LED und BUS |
| EAN | 4048879581431 |
|---|---|
| eClass | 27242604 |
| Ursprungsland | DE |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85389099 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG MURRELEKTRONIK DE.pdf | 36 Mbytes |
|
| 56766 56766 56766_Datenblatt_1.pdf | 176 Kbytes |
|
| Gesamtkatalog herunterladen |
|
