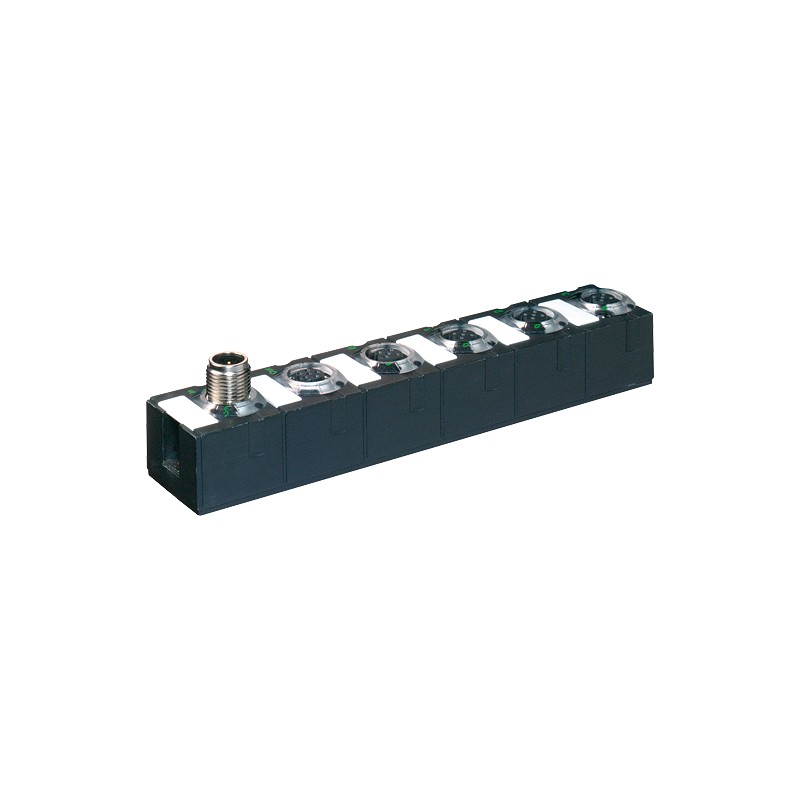

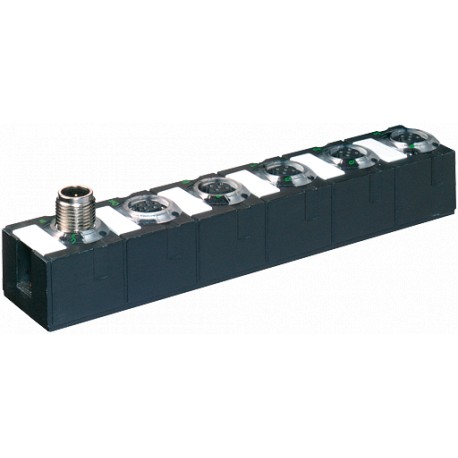

56761 MURRELEKTRONIK Cube67+ E/A Erweiterungsmodul
56761
MURRELEKTRONIK
Cube67+ E/A Erweiterungsmodul
BUS-Systeme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MURRELEKTRONIK
Bestseller
▲Mehr Infos
▲DIO4 RS232/485 (E) - 4× M12 MOVIMOT®
serielle Schnittstelle
Digitale Eingänge/Ausgänge (Multifunktional)
Anschlussleitungen finden Sie im Onlineshop unter "Anschlusstechnik".
Gehäuse ist vollvergossen.
Cube67+ Module können nur in Verbindung mit Cube67+, EtherNet/IP, PROFIBUS + PROFINET Busknoten betrieben werden.
| Übertragungsparameter | RS232: 230.4 kbps, vollduplex; RS485: 230.4 kbps, halbduplex |
|---|---|
| RS232-Type | galvanisch getrennt, M12 Buchse 5-polig, B-kodiert |
| RS485-Type | galvanisch getrennt, M12 Buchse 5-polig, B-kodiert |
| Schutzart | IP67 |
|---|---|
| Befestigungsart | 2-Loch Schraubbefestigung |
| Temperaturbereich | 0...+55 °C (Lagertemperatur -20...+75 °C) |
| Kompatibel zu: | 56521; 56526 |
| Abmessungen H×B×T | 151×30×34.5 mm |
| Aktorversorgung UA | 24 V DC (EN 61131-2), über Systemverbindung (max. 4 A) |
|---|---|
| Schaltstrom je Ausgang | max. 0.5 A (kurzschluss- und überlastfest) |
| Lampenlast | 10 W |
| Sensorversorgung US | 24 V DC (EN 61131-2), max. 200 mA (M12 Buchse), kurzschluss- und überlastfest |
|---|---|
| Typ | für 3-Draht Sensoren oder mechanische Schalter, PNP |
| Eingangsfilter | 1 ms |
| Stromaufnahme | max. 80 mA |
|---|---|
| LED-Anzeige | US: Sensorversorgung und interne Spannungsversorgung (grün: OK); UA: Aktorversorgung (grün: OK) |
| PIN 2 | Input/Output/Diagnostic |
|---|---|
| PIN 4 | Input/Output |
| Feldbus | über interne Systemverbindung |
|---|---|
| Versorgung Sensor-System/Aktor | über interne Systemverbindung (max. 2× 4 A) |
| I/O-Steckplätze | M12 (Buchse) 5-polig, A-kodiert |
| Kommunikationsstatus | per LED |
|---|---|
| Diagnose per LED | pro Modul und Kanal |
| Diagnose per BUS | pro Modul und Kanal |
| Überwachung - Unterspannung | ja |
| Überwachung - keine Spannung | ja |
| Kurzschluss und Überlast | ja |
| Aktorwarnung | pro Kanal per LED und BUS |
| EAN | 4048879048132 |
|---|---|
| eClass | 27242604 |
| Ursprungsland | DE |
| Verpackungseinheit | 1 |
| Zolltarifnummer | 85389099 |
