MICRO DETECTORSDrehgeberIL1/AP-3F MICRO DETECTORS Induktiver Sensor abgeschirmt PNP-NO Stecker M8

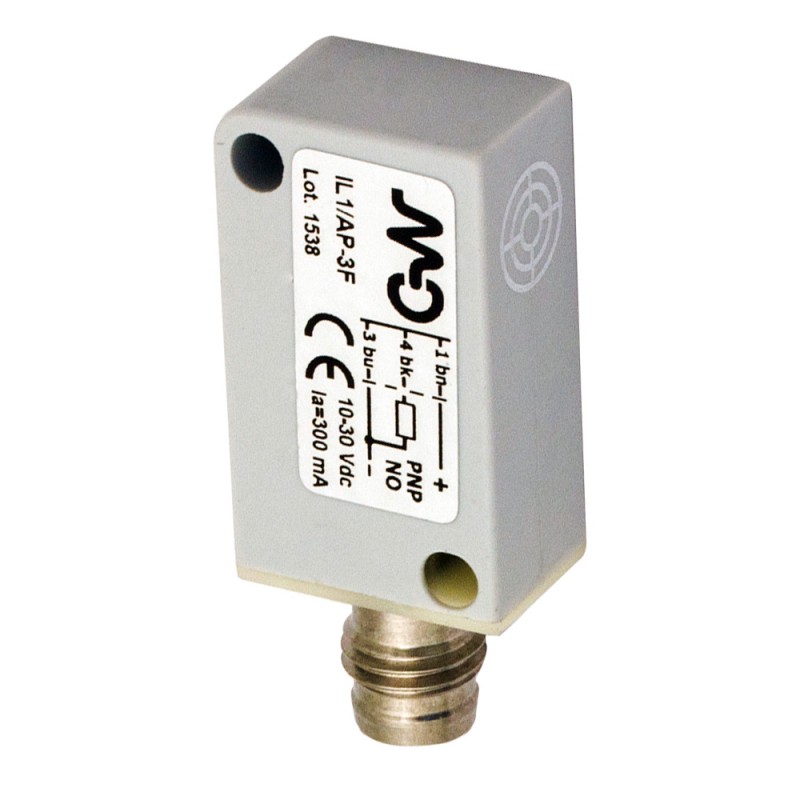

MICRO DETECTORS IL1/AP-3F IL1/AP-3F - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IL1/AP-3F MICRO DETECTORS Induktiver Sensor abgeschirmt PNP-NO Stecker M8

Artikel-Nr.: IL1/AP-3F

Hersteller: MICRO DETECTORS

Beschreibung:

Induktiver Sensor abgeschirmt PNP-NO Stecker M8

Kategorien:

  • MICRO DETECTORS > Drehgeber

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MICRO DETECTORS

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 37,99 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-6 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Merkmale

Nennschaltabstand3mm
Operanting Entfernung0...2,4 mm
Standard-target12x12mm FE360
Korrektur-FaktorKupfer: 0,25 / aluminium: 0,28 / Messing: 0,37 / Edelstahl: 0,63
Temperaturdrift von Sr< 10%
Wiederholgenauigkeit5% (UB 24V Ta=23°C ±5°C)
Hysterese1 ... 20%

Ausgänge

Art der AusgabePNP
- Ausgang-FunktionKEINE
Schaltfrequenz3kHz

Elektrische Daten

Betriebsspannung10 - 30Vdc
No-Load supply current≤ 10mA
Laststrom≤ 300mA
Leckstrom≤ 0,12 mA
Output voltage drop≤ 1,5 V @100mA
Max ripple content≤10%
LED-IndikatorenGelbe LED-Ausgang Zustand
Zeitverzögerung vor der Verfügbarkeit≤ 100ms
Kurzschluss-SchutzJa
VerpolungsschutzJa
Schutz gegen induktive LastenJa

Mechanische Daten

Abmessungen37,1 x 16 x 10,3
MontageAbgeschirmt
Gewicht7g
Gehäuse MaterialPA
VerbindungenM8-Stecker
Active Head MaterialPA
Betriebstemperatur-25°C...+70°C

Test/Zulassungen

ZulassungenCE
EMV-KompatibilitätIEC 60947-5-2
Erschütterungen und VibrationenVibration IEC 60068-2-6 / IEC 60068-2-27 Schock
SchutzartIP 67 (EN60529)

Elektrische Diagramme der verbindungen


Anschluss


Dimension (mm)



Installation



Response-Kurven

Disassamento Parallelo
