MICRO DETECTORS AK1/BP-3H AK1/BP-3H - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

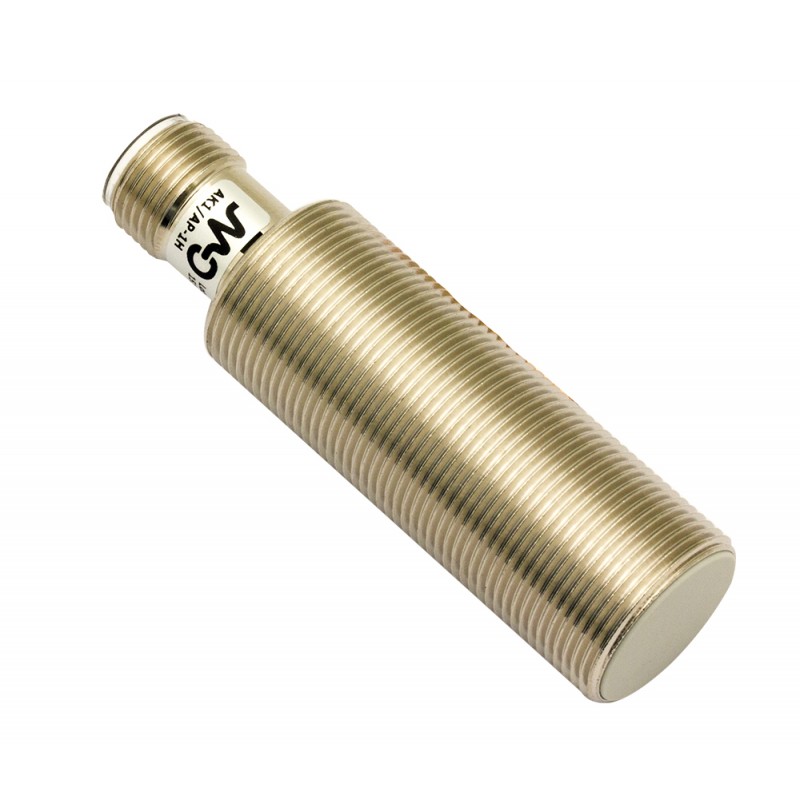

AK1/BP-3H MICRO DETECTORS Induktiver Sensor M18 abgeschirmt NO+NC/PNP Stecker M12

Artikel-Nr.: AK1/BP-3H

Hersteller: MICRO DETECTORS

Beschreibung:

Induktiver Sensor M18 abgeschirmt NO+NC/PNP Stecker M12

Kategorien:

  • MICRO DETECTORS > Drehgeber

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MICRO DETECTORS

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 38,81 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-6 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Merkmale

Nennschaltabstand8mm
Operanting Entfernung0...6,5 mm
Standard-target24x24mm FE360
Korrektur-Faktorrame: 0,40 / alluminio: 0,45 / ottone: 0,50 / acciaio INOX: 0,75
Temperaturdrift von Sr< 10%
Wiederholgenauigkeit5% (UB 24V Ta=23°C ±5°C)
Hysterese1 ... 20%

Ausgänge

Art der AusgabePNP
- Ausgang-FunktionNO + NC
Schaltfrequenz300Hz

Elektrische Daten

Betriebsspannung10 - 30Vdc
No-Load supply current≤ 20mA
Laststrom400mA ≤
Leckstrom≤ 10µA
Output voltage drop≤ 1V @400mA
Max ripple content≤10%
LED-IndikatorenLED giallo stato dell'uscita
Zeitverzögerung vor der Verfügbarkeit50ms
Kurzschluss-SchutzSi
VerpolungsschutzSi
Schutz gegen induktive LastenSi

Mechanische Daten

AbmessungenM18 x 1 / L = 64mm
MontageSchermato
Gewicht55g
Gehäuse MaterialOttone nichelato
VerbindungenConnettore M12
Active Head MaterialPBT
Anzugsmoment25Nm
Betriebstemperatur-25°C...+70°C

Test/Zulassungen

ZulassungenCEUR
EMV-KompatibilitätIEC 60947-5-2
Erschütterungen und VibrationenVibrazioni IEC 60068-2-6 / Urti IEC 60068-2-27
SchutzartIP 67 (EN60529)

Zubehör

Mitgeliefertes Zubehör2 ghiere M18x1

Elektrische Diagramme der verbindungen


Anschluss


Dimension (mm)



Installation



Response-Kurven

Disassamento Parallelo


DATASHEET - PDF
