MICRO DETECTORSDrehgeberAES/CP-3F MICRO DETECTORS Induktiver Sensor M8 Schaltabstand 2 mm NC/PNP Stecker M8

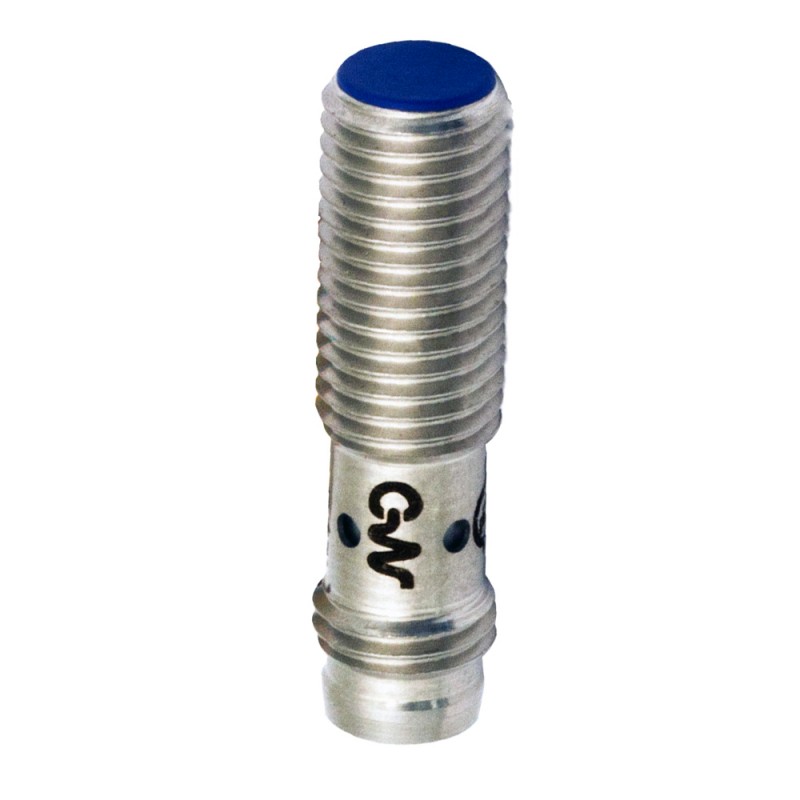

MICRO DETECTORS AES/CP-3F AES/CP-3F - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AES/CP-3F MICRO DETECTORS Induktiver Sensor M8 Schaltabstand 2 mm NC/PNP Stecker M8

Artikel-Nr.: AES/CP-3F

Hersteller: MICRO DETECTORS

Beschreibung:

Induktiver Sensor M8 Schaltabstand 2 mm NC/PNP Stecker M8

Kategorien:

  • MICRO DETECTORS > Drehgeber

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von MICRO DETECTORS

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 49,48 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 4-6 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Merkmale

Nennschaltabstand1,5 mm
Operanting Entfernung0...1,21 mm
Standard-target6,5x6,5mm FE360
Korrektur-FaktorKupfer: 0,15 ± 10% / aluminium: 0,15 ± 10% / Messing: 0,21 ± 10% / Edelstahl: 0,56 ± 10%
Temperaturdrift von Sr< 10%
Wiederholgenauigkeit5% (UB 24V Ta=23°C ±5°C)
Hysterese1 ... 20%

Ausgänge

Art der AusgabePNP
- Ausgang-FunktionNC
Schaltfrequenz7kHz

Elektrische Daten

Betriebsspannung10 - 30Vdc
No-Load supply current≤ 10mA
Laststrom≤ 100mA
Leckstrom≤ 10µA
Output voltage drop≤ 1,5 V @100mA
Max ripple content≤10%
LED-IndikatorenGelbe LED-Ausgang Zustand
Zeitverzögerung vor der Verfügbarkeit≤ 50ms
Kurzschluss-SchutzJa (auto-reset)
VerpolungsschutzJa
Schutz gegen induktive LastenJa

Mechanische Daten

AbmessungenM8 x 1 / L = 29,4 mm
MontageAbgeschirmt
Gewicht4g
Gehäuse MaterialEdelstahl AISI303
VerbindungenM8-Stecker
Active Head MaterialPBT
Anzugsmoment5Nm
Betriebstemperatur-25°C...+70°C

Test/Zulassungen

ZulassungenCEcULus
EMV-KompatibilitätIEC 60947-5-2
Erschütterungen und VibrationenVibration IEC 60068-2-6 / IEC 60068-2-27 Schock
SchutzartIP 67 (EN60529)

Zubehör

Mitgeliefertes Zubehör2 Muttern M8x1

Elektrische Diagramme der verbindungen


Anschluss


Dimension (mm)



Installation



Response-Kurven

Disassamento Parallelo


DATASHEET - PDF

Titel
Größe
Typ
PDF CATALOGUE MICRODETECTORS EN
79 Mbytes
