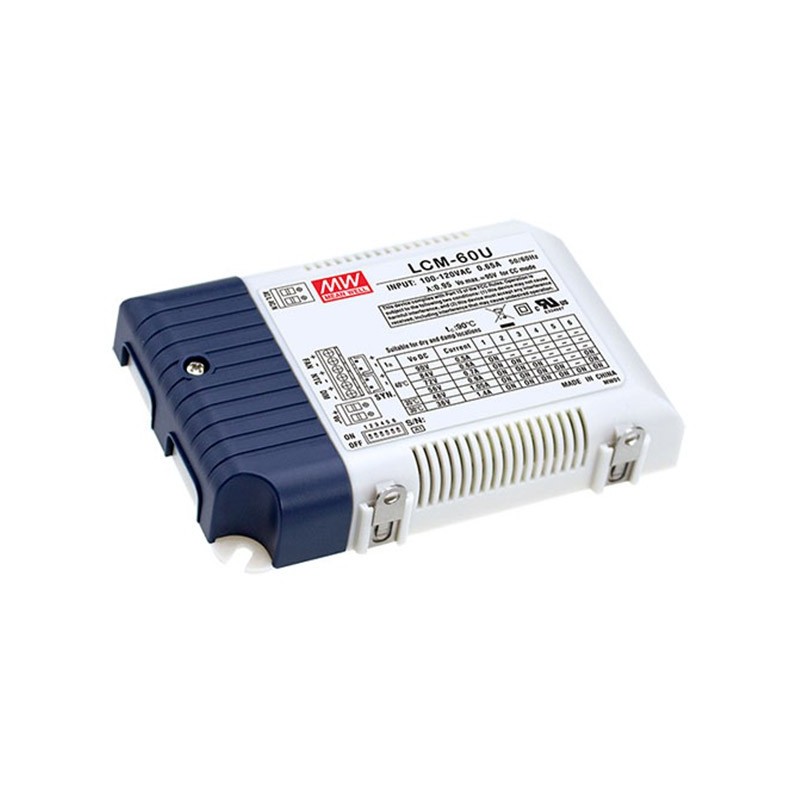

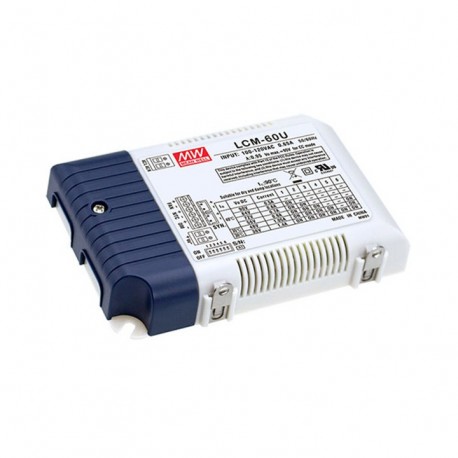

LCM-60U MEANWELL LED-Driver AC/DC, Konstantstrom (CC), ausgang Modulare 0,5/0,6 A/0,7 A/0,9 A/1.05 A/1.4 A, ..

LED driver dimmbar.

Speziell für die fütterung LEDs direkt in strom konstant.

Format in kunststoff-boxIP20.

Eingangsbereich90-132Vca47-63Hz.

Stromausgang Wählbar mittels micro-schalter500, 600, 700, 900, 1050 oder 1400mA.

Wirkungsgrad typisch:89%.

Regulierung0% bis 100% ausgangsstrom mit einem regler0-10V oder 1-10V, PWM-signal von 10V mit einer frequenz von 100Hz bis 3KHz oder widerstand von 0-100K Ohm. Mit der regelung können wir ausschalten der ausgabe, aber wir brauchen einen regler 0-10V. Die regler 1-10V wenn er sich nicht zu geben 0V nicht ausgeschaltet ausgang.

Synchronisation: können wir synchronisieren10 stückdurch die kabel LCM-xxx-SYNC25 so dass die regelung zu einer quelle, die anderen machen die gleiche regelung, ohne dass sie angeschlossen sind) - regler 1-10/0-10V.

Klasse II, ohne erdung.

AusgabeAux-12V/50mA.

Korrekturfaktor leistung>0.98zu 115Vca volllast.

Temperaturbereich - betrieb - gehäuseTcaus-30 ° Cbis+90 ° C.

Abmessungen (Länge x Breite x Höhe):123,5 x 81,5 x 23 mm.

3 jahre garantie.

Hersteller: MEAN WELL.

Diese quelle ist entworfen, um zu arbeiten direkt mit den led-platten, LED oder COBs), nicht mit der LED streifen. Müssen computer sein, zu essen, in einem konstanten strom.Diese quelle hat einen ausgangauxvon12V/50mA.

Diese quelle wird im modus " Konstanter Strom einschaltet, die LEDs direkt mit einer spannung innerhalb des Bereichs der ausgangsspannung im modus Konstanter Strom und strom ist gleich dem ausgangsstrom.Stellen sie sicher, passen sie den ausgangsstrom gewünschte taste, um durch die strom -.Weitere informationen entnehmen sie bitte dem datenblatt im abschnitt anhänge.

Gehäuse aus kunststoff-speziell für anwendungen von LED-beleuchtung und architektur. Geeignet für innenbeleuchtung, büro-und LED-panels. Geringer ripple-strom, kein flimmern (flicker-free).

Eintrag für schutz-temperatur-LED-modulen. Der driver verfügt über einen eingang für den anschluss eines NTC-sensor (widerstand - koeffizient negativ), die es uns ermöglicht die reduzierung des ausgangsstroms im falle von übertemperatur LED-module. Wenn nicht, nutzen wir diese eingangs - schutz, können wir sie benutzen, verbinden sie einen festwiderstand und passen sie die aktuelle ausgabe auf werte kleiner als vorleistungen von bis zu 56% niedriger der ausgewählte wert mit DIP-Switch. Zum beispiel, wenn wir wollen, einen strom von 630mA wir können die abfahrt mit dem jumper auf 700mA und einen widerstand anschließen 34kOhmnios. Weitere informationen entnehmen sie bitte dem datenblatt auf der registerkarte "Anlagen" angezeigt, und sie können die Excel-datei zum berechnen der wert des widerstandes.

Können sie regelmäßig mit regulatorischen vermögenswerte oder verbindlichkeiten0-10Voder1-10V, signal 10V PWM 100Hz bis 3KHz oder widerstand von 0 bis 100KOhmios. Funktioniert nicht mit regler Triac - schnitt - phase.(Nicht zu verwechseln mit regler TRIACs, cutting - phase. Dieser treiber lässt sich nicht einstellen, mit einem Triac).Mit potentiometer vermögenswerte führen könnten 0V schaltet den ausgang, ohne die notwendigkeit für einen schalter. Mit regler 1-10V können wir nur auf 10% - regelung ohne ausschalten der ausgabe.

Kompatibel mit jedem regler 0-10V oder 1-10V - markt sowohl aktive als auch passive. Einige modelle werden getestet sind:

MEAN WELL: DAP-04S01 (kompatibel mit jeder taster normal offen).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIEßEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modell 21210

LED-BOX: Modell LD1160188

OSRAM: Modell DIM MCU

JUNG: Modell 240-10

Wir haben etwa 20 quellen, die von jedem regler. Die maximale entfernung beträgt 100 m zwischen regler und treiber.
