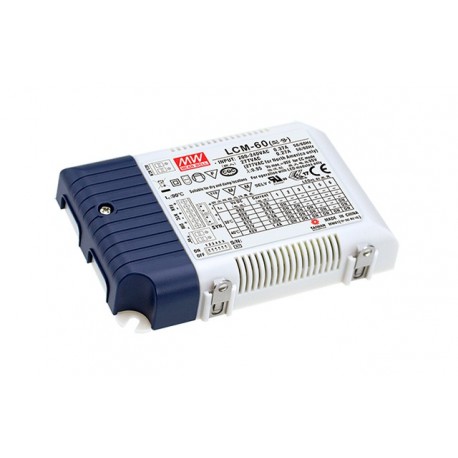

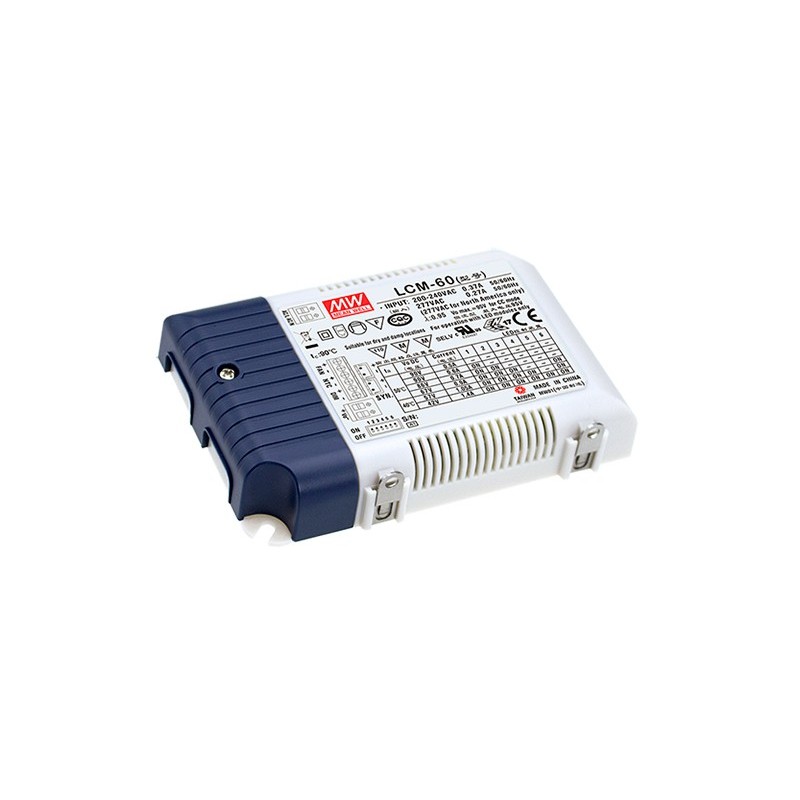

LCM-60EO MEANWELL LED-Driver AC/DC, Konstantstrom (CC), ausgang Modulare 0,5/0,6 A/0,7 A/0,9 A/1.05 A/1.4 A,..

LED-treiber dimmbar wireless-EnOcean.

Speziell für die fütterung LEDs direkt in strom konstant.

Format in kunststoff-boxIP20.

Eingangsbereich180-295Vca47-63Hz.

Stromausgang wählbar mittels micro-schalter350, 500, 600, 700, 900 oder 1050mA.

Wirkungsgrad typisch:92%.

Regulierungwireless-EnOcean0% bis 100% ausgangsstrom.

Mit der regelung können wir einschalten, ausschalten und regulieren der ausgang ohne kabel.

Regulierung0% bis 100% ausgangsstrom mit einem reglerNull-10V oder 1-10V, PWM-signal von 10V mit einer frequenz von 100Hz bis 3KHz oder widerstand von 0-100K Ohm. Mit der regelung können wir ausschalten der ausgabe, aber wir brauchen einen regler 0-10V. Die regler 1-10V wenn er sich nicht zu geben 0V nicht ausgeschaltet ausgang.

Synchronisation: können wir synchronisieren10 stückdurch die kabel LCM-xxx-SYNC, so dass bei der regulierung eine quelle, die anderen machen die gleiche regelung, ohne dass sie an das system angeschlossen sind EnOcean.

Klasse II, ohne erdung.

Korrekturfaktor leistung>0,975an 230vac bei voller last.

Temperaturbereich - betrieb - gehäuseTcaus-30 ° Cbis+60ºC.

Abmessungen (Länge x Breite x Höhe):123,5 x 81,5 x 23 mm.

3 jahre garantie.

Hersteller: MEAN WELL.

Diese quelle ist entworfen, um zu arbeiten direkt mit den led-platten, LED oder COBs), nicht mit der LED streifen. Müssen computer sein, zu essen, in einem konstanten strom.

Diese quelle wird im modus " Konstanter Strom einschaltet, die LEDs direkt mit einer spannung innerhalb des Bereichs der ausgangsspannung im modus Konstanter Strom und strom ist gleich dem ausgangsstrom.Stellen sie sicher, passen sie den ausgangsstrom, der gewünschte mit dem wahlschalter für strom.
Weitere informationen entnehmen sie bitte dem datenblatt im abschnitt anhänge.

Diese version (EO) regelt, indem sie das wireless-systemEnOcean. EnOcean ist ein offenes protokoll wireless. Eine der wichtigsten funktionen ist, dass die taster, um die regulierung benötigen weder batterien noch netzteil. Mit der kraft des mechanischen impuls, wenn der auslöser gedrückt wird, sendet er ein signal erhalten, dass die treiber LCM-EO und ermöglicht das einschalten und ausschalten der leuchte. Dieses system ist ideal für die renovierung von einrichtungen, die nicht brauchen, um jede art von verkabelung. Unter den bedingungen offen, die wlan-kommunikation kann bis zu 300 meter entfernung, mit wände und andere hindernisse dieser abstand kann reduziert werden, aber wir können sie auch verwenden, die eigenen treiber LCM-EO als repeater für das signal zu erreichen entfernungen von über. Zusätzlich zu den tastern gibt es verschiedene sensoren können in das system integrieren EnOcean-sensoren präsenz, helligkeit, fernbedienungen, etc., Die quellen LCM-EO können konfiguriert werden, indem sie auf eine schaltfläche oder sie können kombiniert werden mit den tastern und zubehör mit einem programmierer EnOcean USB-stick. Auf diese weise können wir die treiber installiert und dann konfiguriert werden. Die software ermöglicht die einstellung der verschiedenen parameter wie helligkeit im ein -, abschaltung oder ebene aus, für die präsenz-sensoren sowie rampen - regelung sowie eine reihe weiterer parameter.

Gehäuse aus kunststoff-speziell für anwendungen von LED-beleuchtung. Geeignet für innenbeleuchtung, modernen bauten-und smart-oder gebäude-häuser renoviert, nicht neu zu verkabeln, treppen (mit zwei drückern auf dem gleichen schalter) und bei outdoor-anwendungen.Geringer ripple-strom, kein flimmern (flicker-free).

Eintrag für schutz-temperatur-LED-modulen. Der driver verfügt über einen eingang für den anschluss eines NTC-sensor (widerstand - koeffizient negativ), die es uns ermöglicht die reduzierung des ausgangsstroms im falle von übertemperatur LED-module. Wenn nicht, nutzen wir diese eingangs - schutz, können wir sie benutzen, verbinden sie einen festwiderstand und passen sie die aktuelle ausgabe auf werte kleiner als vorleistungen von bis zu 56% niedriger der ausgewählte wert mit DIP-Switch. Zum beispiel, wenn wir wollen, einen strom von 630mA wir können die abfahrt mit dem jumper auf 700mA und einen widerstand anschließen 34kOhmnios. Weitere informationen entnehmen sie bitte dem datenblatt auf der registerkarte "Anlagen" angezeigt, und sie können die Excel-datei zum berechnen der wert des widerstandes.

Einige der sensoren sind kompatibel:

MEAN WELL: WPD-06SWT Taster dual wireless, ohne batterien.

MEAN WELL: NWC-300 programmierer EnOcean USB für die konfiguration des systems.

MEAN WELL: EOSWA-W-EO-sensor - wand.

MEAN WELL: EOSCA-W-EO-sensor anwesenheit von der decke.

MEAN WELL: ELLSU-W-EO helligkeitssensor.

Können sie regelmäßig mit regulatorischen vermögenswerte oder verbindlichkeiten0-10Voder1-10V, signal 10V PWM 100Hz bis 3KHz oder widerstand von 0 bis 100KOhmios. Funktioniert nicht mit regler Triac - schnitt - phase.(Nicht zu verwechseln mit regler TRIACs, cutting - phase. Dieser treiber lässt sich nicht einstellen, mit einem Triac).Mit potentiometer vermögenswerte führen könnten 0V schaltet den ausgang, ohne die notwendigkeit für einen schalter. Mit regler 1-10V können wir nur auf 10% - regelung ohne ausschalten der ausgabe.

Kompatibel mit jedem regler 0-10V oder 1-10V - markt sowohl aktive als auch passive. Einige modelle werden getestet sind:

MEAN WELL: DAP-04S01 (kompatibel mit jeder taster normal offen).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIEßEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modell 21210

LED-BOX: Modell LD1160188

OSRAM: Modell DIM MCU

JUNG: Modell 240-10

Wir haben etwa 20 quellen, die von jedem regler. Die maximale entfernung beträgt 100 m zwischen regler und treiber.
