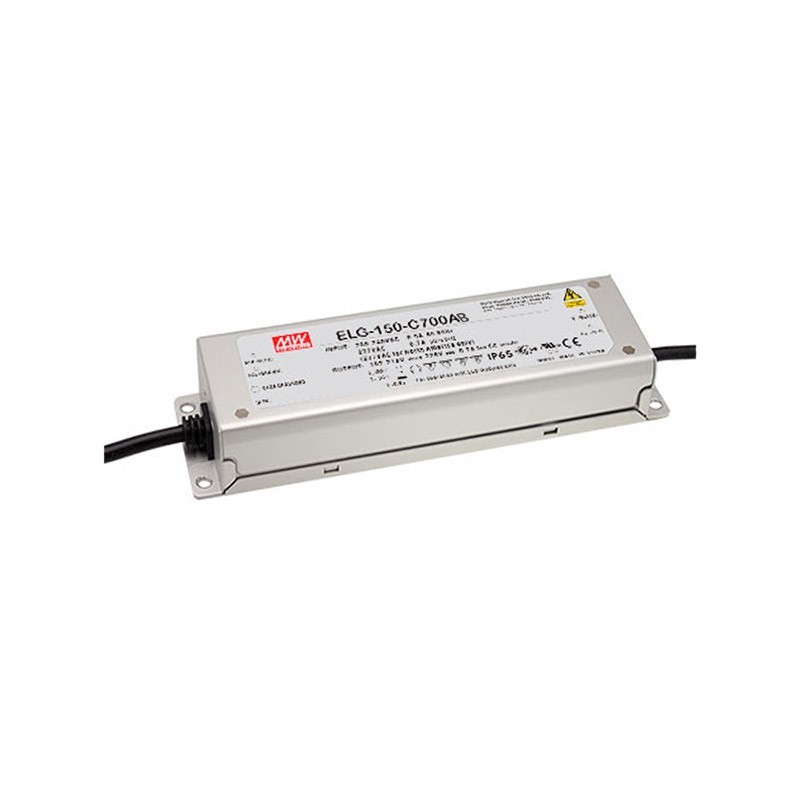

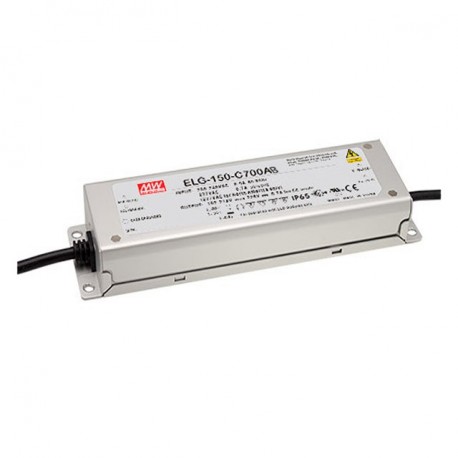

ELG-150-C500AB-3Y MEANWELL LED-Driver AC/DC Einzelausgang, Konstantstrom (CC) mit integrierten PFC, Eingang ..

LED driver dimmbar.

Speziell für die fütterung LEDs direkt in strom konstant.

Format, in metall-boxDie schutzart IP65.

Eingangsbereich100-305Vca47-63Hz.

Ausgang auf konstantstrom -500mA.Einstellbar über externes potentiometer (250-500mA).

Bereich der ausgangsspannung im modus konstanten stroms150 bis 300Vccnach anfrage laden.

Leistung:150W.

Wirkungsgrad typisch:92%.

Potentiometer:Dieses modell beinhaltet 1 externes potentiometer, ermöglicht es uns, regelmäßig der maximale ausgangsstrom.

Regulierung0% bis 100% ausgangsstrom mit einem regler0-10V / 1-10V,PWM-signal von 10V mit einer frequenz von 100Hz bis 3KHz oder widerstand von 0-100K Ohm. Mit der regelung können wir ausschalten der ausgabe, aber wir brauchen einen regler 0-10V. Die regler 1-10V wenn er sich nicht zu geben 0V nicht ausgeschaltet ausgang.

Klasse I mit erdung.Eingang mit 3 kabel zur erdung.

Korrekturfaktor leistung>0.95an 230vac bei voller last.

Verbrauch ohne last <0,5 w

Temperaturbereich - betrieb - gehäuseTcaus-40 ° Cbis+90 ° C.

Abmessungen (Länge x Breite x Höhe):219 x 63 x 35,5 mm

5 jahre garantie.

Hersteller: MEAN WELL.

Diese quelle ist entworfen, um zu arbeiten direkt mit den led-platten, LED oder COBs), nicht mit der LED streifen. Müssen computer sein, zu essen, in einem konstanten strom.

Diese quelle wird im modus " konstanter strom einschaltet, die LEDs direkt mit einer spannung innerhalb des bereichs der ausgangsspannung im modus konstanter strom und strom ist gleich dem ausgangsstrom. In dieser version AB, die aktuelle ausgabe kann angepasst werden durchexternes potentiometerbefindet sich im gehäuse der quelle, die neben der regulierung 0-10V/1-10V, 10V PWM oder widerstand.

Die serie ELG sind LED-treiber, klasse I, geerdet).Diese version 3Y hat das massekabel im eingang (3-draht). Bestellt werden können-versionen wird das chassis selbst von der quelle, wie erdung, indem sie am ende des modell -3Y. Zum beispiel ELG-150-C500AB.

Mit metallgehäuse IP65. Die serie ELG hat eine hohe effizienz konzipiert für anwendungen in der öffentlichen beleuchtung, architektur -, außen-oder einer beliebigen anwendung - beleuchtung LED benötigen sie einen treiber von hoher qualität. Zugelassen HL Klasse I, Division 2, für ex-zonen geeignet, in den USA.

Können sie regelmäßig mit regulatorischen vermögenswerte oder verbindlichkeiten0-10Voder1-10V, signal 10V PWM 100Hz bis 3KHz oder widerstand von 0 bis 100KOhmios. Funktioniert nicht mit regler Triac - schnitt - phase.(Nicht zu verwechseln mit regler TRIACs, cutting - phase. Dieser treiber lässt sich nicht einstellen, mit einem Triac).Mit potentiometer vermögenswerte führen könnten 0V schaltet den ausgang, ohne die notwendigkeit für einen schalter. Mit regler 1-10V können wir nur auf 10% - regelung ohne ausschalten der ausgabe. Wenn sie möchten, zu regulieren, die LED streifen empfehlen wir ihnen die serie PWM.

Kompatibel mit jedem regler 0-10V oder 1-10V - markt sowohl aktive als auch passive. Einige modelle werden getestet sind:

MEAN WELL: DAP-04S01 (kompatibel mit jeder taster normal offen).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIEßEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modell 21210

LED-BOX: Modell LD1160188

OSRAM: Modell DIM MCU

JUNG: Modell 240-10

Wir haben etwa 20 quellen, die von jedem regler. Die maximale entfernung beträgt 100 m zwischen regler und treiber.
