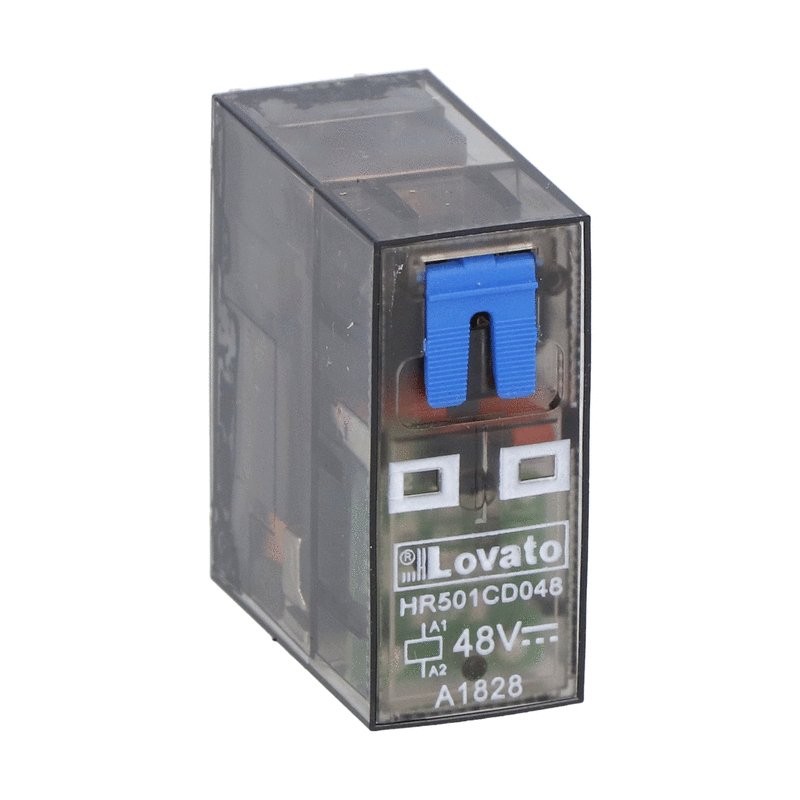

HR501CD048 LOVATO Relais Miniatur 1 Geschaltet 16A, 48VDC + LED
HR501CD048
LOVATO ELECTRIC
Relais Miniatur 1 Geschaltet 16A, 48VDC + LED
Miniaturrelais mit LED-Zustandsanzeige und mechanischem Aktuator, 48VDC, 16A, 1C/O Kontakt. Passend auf Sockel 20 HR5XS2... (max. 10 A)
Industrielle Relais
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LOVATO ELECTRIC
Mehr Infos
▲| Bestellnummer | HR501CD048 |
| Gewicht [g] | 40.07 |
| Produktpaketmenge | 10 |
| Sammelpackung Bestellmenge | 10 |
| Produktpaketmaße [mm] | 365X210X205 |
| Volumen [cm³] | 31.426 |
| Barcode [EAN13] | 8013975234488 |
| HS Code | 85365080 |
Maße
Anschlussplan
Zertifikate:
cURus
EAC
VDE
CSA
cURus
EAC
VDE
CSA
Konformität:
IEC/EN 61810
IEC/EN 61810
| Product designation | MINIATURE RELAYS | |||
| Product type designation | HR501C | |||
| Contact characteristics | ||||
| Contact configuration | 1 C/O | |||
| Rated insulation voltage Ui IEC/EN | V | 250 | ||
| Rated impulse withstand voltage Uimp | kV | 6 | ||
| IEC Conventional free air thermal current Ith | A | 16 | ||
| Maximum instantaneous current | A | 20 | ||
| Rated current (In) | A | 16 | ||
| Relay control voltage | V | 48VDC | ||
| Max contrallable power in | ||||
| AC-1 | W | 4000 | ||
| AC-15 | VA | 150 | ||
| Rated operating power AC-1 | ||||
| VA | 4000 | |||
| Rated operating power AC-15 | ||||
| 230 VAC | VA | 150 | ||
| Single-phase motor control | ||||
| 230VAC | kW | 0.1 | ||
| Rated operating current DC-1 | ||||
| 30V | A | 12 | ||
| 110V | A | 0.3 | ||
| 220V | A | 0.1 | ||
| Minimum switching load | V / mA | 5 / 100 | ||
| Contact impedance | mΩ | 100 | ||
| Contact material | Ag/Ni | |||
| Operating times | ||||
| Closing | ms | <15 | ||
| Opening | ms | <15 | ||
| Operations | ||||
| Mechanical life | cycles | 10000000 | ||
| Electrical life AC1 | cycles | 50000 | ||
| Coil characteristics | ||||
| Average coil consumption AC at 20°C | VA | 1 | ||
| Average coil consumption DC at 20°C | W | 0.4 | ||
| Operating range | ||||
| Closing | % Un | 75…110 | ||
| Opening | % Un | 10…30 | ||
| Maximum cycle frequency | cycles/h | 3600 | ||
| Mechanical features | ||||
| Max socket terminal tightening torque | Nm | 0.6 | ||
| Socket screw tightening tool (cross / flat blade) | PH1 / 4.5mm | |||
| Conductor section | ||||
| AWG/Kcmil | ||||
| min | 20 | |||
| max | 14 | |||
| IEC | ||||
| min | mm² | 0.5 | ||
| max | mm² | 2.5 | ||
| Operating position | ||||
| normal | Any | |||
| Fixing | On 35mm DIN rail and with screw | |||
| Ambient conditions | ||||
| Temperature | ||||
| Operating temperature | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Storage temperature | ||||
| min | °C | -40 | ||
| max | °C | +85 | ||
| Other features | ||||
| Indication | Yes | |||
| Mechanical contact position indicator | Yes | |||
| Mechanical test actuator | Yes | |||
| ETIM classification | ||||
| ETIM 8.0 | EC001437 - Switching relay | |||
Datasheet - PDF
