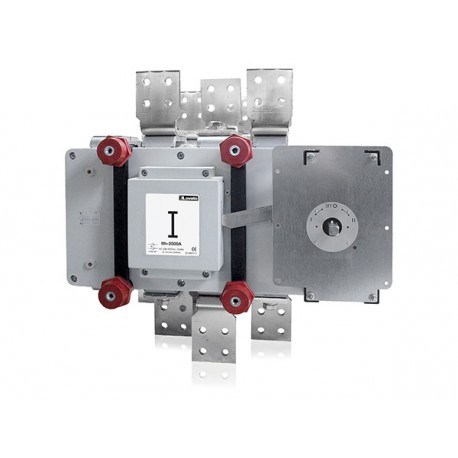

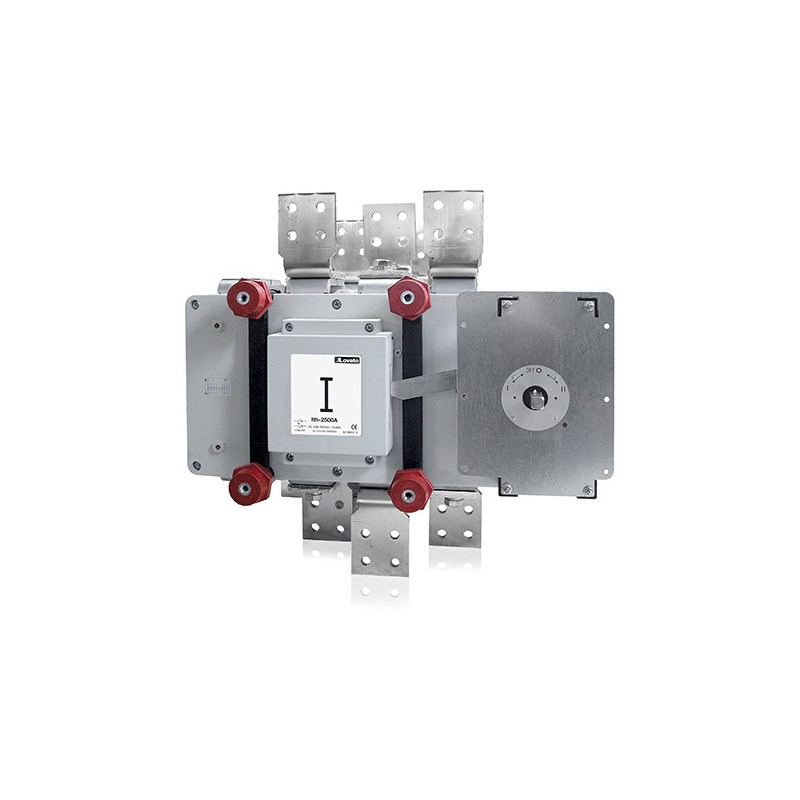

LOVATO ELECTRIC GE3150E GE3150E - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

GE3150E LOVATO 3P UMSCHALTSCHALTER AC21A 3150A

Artikel-Nr.: GE3150E

Hersteller: LOVATO ELECTRIC

Beschreibung:

3P UMSCHALTSCHALTER AC21A 3150A
DREIPOLIGER UMSCHALTSCHALTER, 3150A

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • LOVATO ELECTRIC > Trennschalter - LOVATO ELECTRIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LOVATO ELECTRIC

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 10.715,03 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

BestellnummerGE3150E
Gewicht [g]13900
Produktpaketmenge1
Sammelpackung Bestellmenge1
Produktpaketmaße [mm]700X710X900
Volumen [cm³]447300
Barcode [EAN13]8013975245859
HS Code85365080
Anschlussplan
Zertifikate:
EAC
Konformität:
IEC/EN 60947-1
IEC/EN 60947-3
Product designationChangeover switch
Product type designationGE
Number of polesNr.3
Operating voltage typeAC
Contact characteristics
IEC Conventional free air thermal current IthA3150
Rated insulation voltage Ui IEC/ENV1000
Rated impulse withstand voltage UimpkV8
Operating current Ie
AC21A
400VA3150
500VA3150
690VA2500
AC22A
400VA2500
500VA2000
690VA1800
AC23A
400VA1800
500VA1400
690VA1000
Power dissipation per pole maxW338
Rated operational power AC23A
400VkW1100
690VkW956
Reactive power for control of capacitors at
Rated short time current (1s) Icw (rms)kA50
Making capacity AC23A 400VA20000
Breaking capacity AC23A 400VA16000
Mechanical lifecycles600
Mechanical features
Operating position
normalVertical plan
allowableAny
FixingScrew
Terminals
typeBar
screwM12
Tightening torque for terminals
maxNm45
Ambient conditions
Operating temperature
min°C-25
max°C+55
Storage temperature
min°C-40
max°C+70
Max altitudem3000
ETIM classification
ETIM 8.0EC000216 - Switch disconnector

ETIM for GE3150E Niederspannungsschaltgeräte (EC000216)

MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertTürkupplungsdrehantrieb
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertBolzenanschluss
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert400 V
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertNein
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert1800 A
MerkmalsnameBemessungsdauerstrom bei AC-21, 400 V (EF009165)
Merkmalswert3150 A
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert690 V
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert50 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert1100 kW
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameBedingter Bemessungskurzschlussstrom Iq (EF001444)
Merkmalswert100 kA
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
