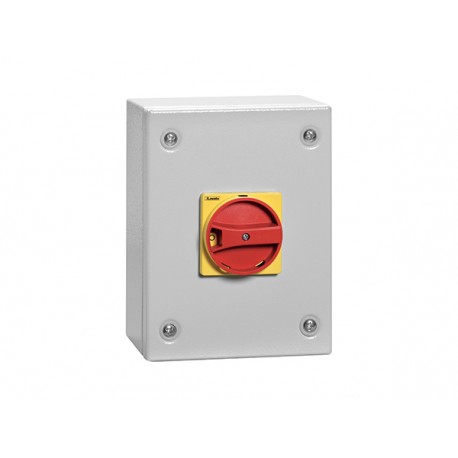

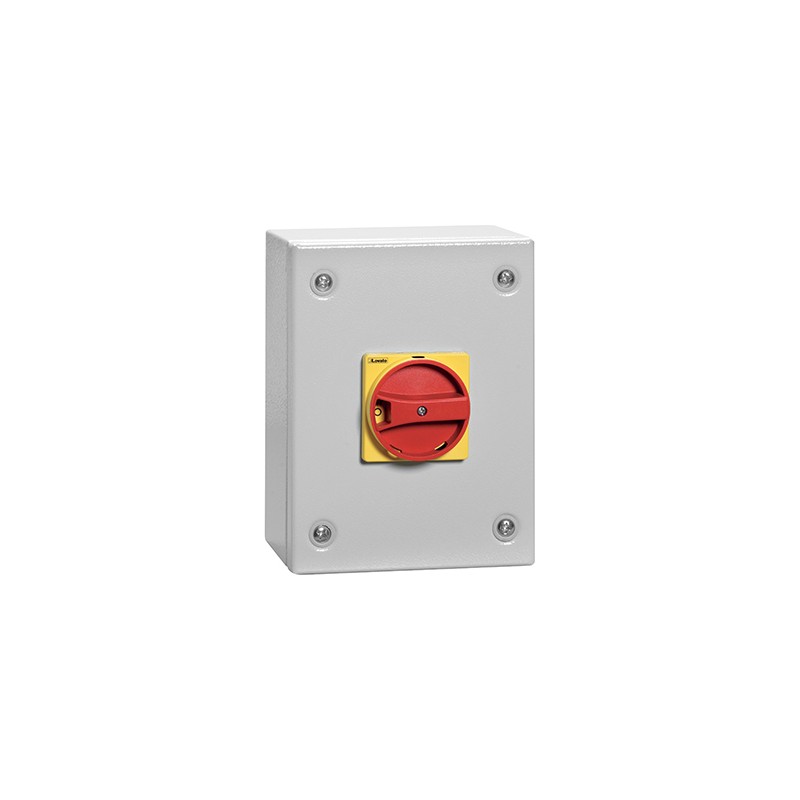

GAZM016T4 LOVATO 4P SWITCH 16A-MET ENCL-R/Y GRIFF
GAZM016T4
LOVATO ELECTRIC
4P SWITCH 16A-MET ENCL-R/Y GRIFF
IEC/EN TYP IP65 METALLGEHÄUSE-LASTTRENNSCHALTER, VIERPOLIG. MIT ROTIERENDEM ROT/GELBEN GRIFF, 16A
Niederspannungsschaltgeräte > Lasttrennschalter
Trennschalter - LOVATO ELECTRIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LOVATO ELECTRIC
Bestseller
▲Mehr Infos
▲| Bestellnummer | GAZM016T4 |
| Gewicht [g] | 1891 |
| Produktpaketmenge | 1 |
| Sammelpackung Bestellmenge | 1 |
| Produktpaketmaße [mm] | 210X170X170 |
| Volumen [cm³] | 6069 |
| Barcode [EAN13] | 8013975235256 |
| HS Code | 85365080 |
IEC/EN 60947-3
IEC/EN 60947-1
| Product designation | Enclosed switch disconnector | |||
| Product type designation | GAZM | |||
| Number of poles | Nr. | 4 | ||
| Operating voltage type | AC | |||
| Contact characteristics | ||||
| IEC Conventional free air thermal current Ith | A | 16 | ||
| Rated insulation voltage Ui IEC/EN | V | 1000 | ||
| Rated impulse withstand voltage Uimp | kV | 8 | ||
| Operating current Ie | ||||
| AC21A | ||||
| 400V | A | 16 | ||
| 500V | A | 16 | ||
| 690V | A | 16 | ||
| AC22A | ||||
| 400V | A | 16 | ||
| 500V | A | 16 | ||
| 690V | A | 16 | ||
| AC23A | ||||
| 400V | A | 16 | ||
| 500V | A | 16 | ||
| 690V | A | 16 | ||
| Power dissipation per pole max | W | 0.2 | ||
| Rated operational power AC23A | ||||
| 400V | kW | 7.5 | ||
| 690V | kW | 11 | ||
| Conditional short-circuit current (rms) | kA | 10 | ||
| Short-circuit protection with fuse | Class/A | gG16 | ||
| Making capacity AC23A 400V | A | 400 | ||
| Breaking capacity AC23A 400V | A | 320 | ||
| Mechanical life | cycles | 100000 | ||
| Electrical life AC21A | cycles | 100000 | ||
| Mechanical features | ||||
| Operating position | ||||
| normal | Vertical plan | |||
| allowable | Any | |||
| Terminals | ||||
| type | Pillar | |||
| width | mm | 5.6 | ||
| height | mm | 6.5 | ||
| screw | M4 | |||
| tool | Phillips 2 | |||
| Tightening torque for terminals | ||||
| min | Nm | 1.8 | ||
| max | Nm | 2 | ||
| min | Ibin | 16 | ||
| max | Ibin | 18 | ||
| Conductor section | ||||
| IEC min | mm² | 0.75 | ||
| IEC max | mm² | 16 | ||
| AWG/kcmil min | 18 | |||
| AWG/kcmil max | 6 | |||
| Ambient conditions | ||||
| Operating temperature | ||||
| min | °C | -25 | ||
| max | °C | +55 | ||
| Storage temperature | ||||
| min | °C | -40 | ||
| max | °C | +70 | ||
| Max altitude | m | 3000 | ||
| Resistance & Protection | ||||
| Frontal IP degree | IP65 | |||
| IP degree of protection | IP65 | |||
| Pollution degree | 3 | |||
| ETIM classification | ||||
| ETIM 8.0 | EC000216 - Switch disconnector | |||
| Merkmal | Wert |
|---|---|
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Farbe des Betätigungselements (EF007167) | rot |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Anschlussart Hauptstromkreis (EF006819) | Rahmenklemme |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Bemessungsbetriebsspannung (EF001435) | 400 V |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Motorantrieb optional (EF007386) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Nein |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Verriegelbar (EF006281) | Ja |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 16 A |
| Bemessungsdauerstrom bei AC-21, 400 V (EF009165) | 16 A |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 7.5 kW |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Bedingter Bemessungskurzschlussstrom Iq (EF001444) | 10 kA |
| Polzahl (EF001391) | 4 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
Datasheet - PDF
