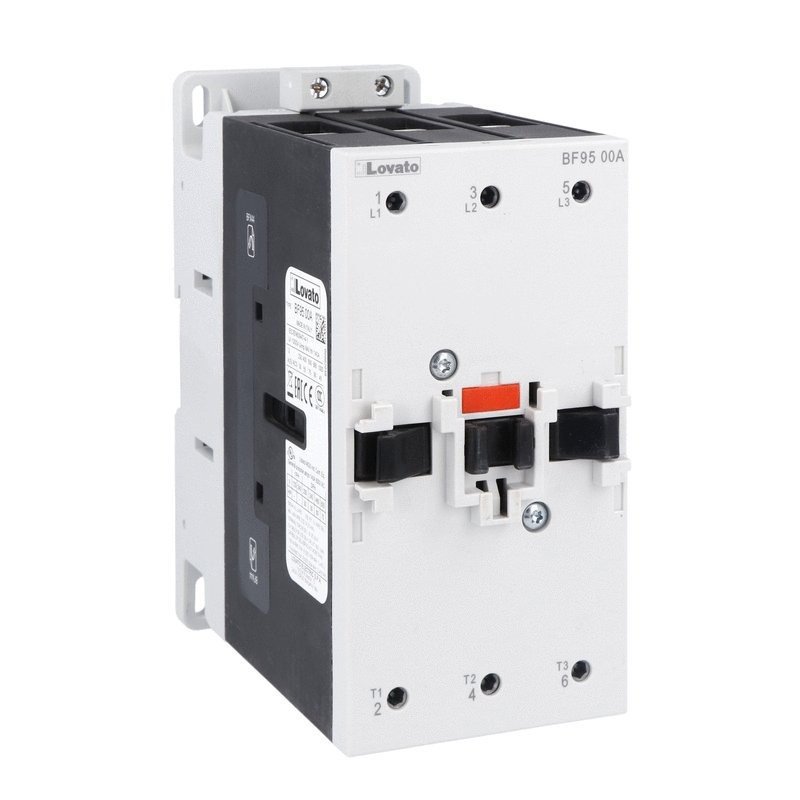

BF9500A57560 LOVATO 3P-SCHÜTZ 95A AC3 575VAC 60HZ Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BF9500A57560 LOVATO 3P-SCHÜTZ 95A AC3 575VAC 60HZ

BF9500A57560

LOVATO ELECTRIC

3P-SCHÜTZ 95A AC3 575VAC 60HZ

DREIPOLIGES SCHÜTZ, IEC BETRIEBSSTROM IE (AC3) = 95A, AC SPULE 60HZ, 575VAC

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze - LOVATO ELECTRIC

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LOVATO ELECTRIC

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


BestellnummerBF9500A57560
Gewicht [g]2180
Produktpaketmenge1
Sammelpackung Bestellmenge1
Produktpaketmaße [mm]173X082X145
Volumen [cm³]2056
Barcode [EAN13]8013975238806
HS Code85365080
Maße
Anschlussplan
Zertifikate:
CCC
cULus
Konformität:
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
CSA C22.2 n° 60947-1
CSA C22.2 n° 60947-4-1
Product designationPower contactor
Product type designationBF95
Contact characteristics
Number of polesNr.3
Rated insulation voltage Ui IEC/ENV1000
Rated impulse withstand voltage UimpkV8
Operational frequency
minHz25
maxHz400
IEC Conventional free air thermal current IthA140
Operational current Ie
AC-1 (≤40°C)A140
AC-1 (≤55°C)A115
AC-1 (≤70°C)A100
AC-3 (≤440V ≤55°C)A95
AC-4 (400V)A45
Rated operational power AC-3 (T≤55°C)
230VkW30
400VkW55
415VkW55
440VkW55
500VkW75
690VkW90
1000VkW45
IEC max current Ie in DC1 with L/R ≤ 1ms with 1 poles in series
≤24VA140
48VA140
75VA100
110VA10
220VA–
IEC max current Ie in DC1 with L/R ≤ 1ms with 2 poles in series
≤24VA140
48VA140
75VA140
110VA110
220VA12
IEC max current Ie in DC1 with L/R ≤ 1ms with 3 poles in series
≤24VA140
48VA140
75VA155
110VA120
220VA125
IEC max current Ie in DC1 with L/R ≤ 1ms with 4 poles in series
≤24VA140
48VA140
75VA155
110VA140
220VA140
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 1 poles in series
≤24VA140
48VA44
75VA36
110VA6
220VA–
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 2 poles in series
≤24VA140
48VA63
75VA60
110VA55
220VA7
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 3 poles in series
≤24VA140
48VA115
75VA90
110VA85
220VA76
IEC max current Ie in DC3-DC5 with L/R ≤ 15ms with 4 poles in series
≤24VA140
48VA110
75VA110
110VA105
220VA95
Short-time allowable current for 10s (IEC/EN60947-1)A760
Protection fuse
gG (IEC)A160
aM (IEC)A100
Making capacity (RMS value)A1200
Breaking capacity at voltage
440VA1100
500VA775
690VA745
Resistance per pole (average value)mΩ0.45
Power dissipation per pole (average value)
IthW8.8
AC3W4.1
Tightening torque for terminals
minNm6
maxNm7
minIbin4.4
maxIbin5.2
Tightening torque for coil terminal
minNm0.8
maxNm1
minIbinProdotti finiti
maxIbinProdotti finiti
Conductor section
Flexible w/o lug conductor section
minmm²1.5
maxmm²70
Flexible c/w lug conductor section
minmm²1.5
maxmm²70
Power terminal protection according to IEC/EN 60529IP20 front
Mechanical features
Operating position
normalvertical plan
allowable±30°
FixingScrew / DIN rail 35mm
Weightg2020
Auxiliary contact characteristics
Thermal current IthA140
Operations
Mechanical lifecycles15000000
Electrical lifecycles1400000
Rated AC voltage at 60HzV575
AC coil operating
AC operating voltage
of 60Hz coil powered at 60Hz
pick-up
min%Us80
max%Us110
drop-out
min%Us20
max%Us55
Dissipation at holding ≤20°C 50HzW6.5
Max cycles frequency
Mechanical operationcycles/h1500
Operating times
Average time for Us control
in AC
Closing NO
minms16
maxms32
Opening NO
minms9
maxms24
UL technical data
Yielded mechanical performance
for three-phase AC motor
200/208VHP30
220/230VHP30
460/480VHP60
575/600VHP75
General USE
Contactor
AC currentA150
Short-circuit protection fuse, 600V
High fault
Short circuit currentkA100
Fuse ratingA200
Fuse classJ
Standard fault
Short circuit currentkA10
Fuse ratingA250
Fuse classRK5
Ambient conditions
Temperature
Operating temperature
min°C-50
max°C70
Storage temperature
min°C-60
max°C+80
Max altitudem3000
ETIM classification
ETIM 8.0EC000066 - Power contactor, AC switching

ETIM for BF9500A57560 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Spannungsart zur Betätigung (EF008242) AC
Anschlussart Hauptstromkreis (EF006819) Rahmenklemme
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 575 V
Geeignet für Reiheneinbau (EF001126) Nein
Bemessungsbetriebsstrom Ie bei AC-4, 400 V (EF008495) 45 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 140 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 95 A
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 55 kW
